电路故障的判断知识点题库

如图所示的电路中，闭合开关后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，该电路的故障可能是（　　）

　

A . L₁的灯丝断了 B . L₂的灯丝断了 C . L₁、L₂的灯丝断了 D . 电流表坏了

AB和CD是完全相同的两条带有绝缘皮的导线，它们并行地埋设在相距2km的甲、乙两地之间．由于两导线之间某处的绝缘外皮受到损伤，而发生了漏电现象（即相当于两根导线之间在漏电处连接了一个电阻．为了确定漏电处的位置，维修人员做了以下测量：

（1）在甲地将两端电压恒为90V的电源的两极分别接在A、C两端，此时在乙地用内电阻很大的电压表测得B、D两端电压为72V．
（2）在乙地将两端电压恒为100V的电源的两极分别接在B、D两端，此时在甲地用同一型号的电压表测得A、C阳端的电压为50V．
如果AB和CD导线每千米电阻值为2Ω，请你根据以上测量结果计算漏电处距甲地多远？绝缘皮破损处的漏电电阻是多大？

如图所示的电路中，闭合形状S，灯L不发光，电流表有示数，电压表无示数．则电路的故障可能是（）

A . 电阻R被短接 B . 灯L被短接 C . 灯L的灯丝断了 D . 电阻R的接线柱接触不良

在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）

A . 灯L短路 B . 灯L断路 C . 电阻R断路 D . 电阻R短路

如图，电源电压为3V，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数为0，而电流表示数变大．造成这种情况的原因可能是（）

A . 灯L₁断路 B . 灯L₂短路 C . 灯L₁短路 D . 灯L₂断路

如图所示，电源电压不变，闭合开关S，电路各元件工作正常．一段时间后，若其中一只电压表示数变大，则（）

A . 另一个电压表示数变小 B . 其中有一盏灯亮度不变 C . 灯L₂可能断路 D . 灯L₂可能短路

如图所示的电路中，电源电压为6V，当开关闭合后，两只灯泡都不发光且电压表的示数为6V，产生这一现象的原因是（）

A . 灯L₁短路 B . 灯L₂短路 C . 灯L₁断路 D . 灯L₂断路

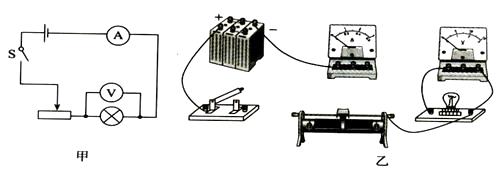

在“测量小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 0.4A”的小灯泡、标有“20Ω 1.5A”的滑动变阻器，导线若干。

（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整。（要求连线不得交叉；电流表的量程选择要恰当；滑动变阻器的滑片向左移动，小灯泡变暗）
（2）甲组同学做实验时连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，灯泡烧坏。检查后，发现所有的连线接法正确，请你找出实验中两个操作不当之处：
①； ②。
（3）乙组同学闭合开关后，发现小灯泡不亮，电压表示数等于电源电压，但电流表没有示数，则故障的原因可能是( )

A . 开关接触不良 B . 灯丝断了 C . 小灯泡被短路 D . 滑动变阻器断路
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是。
实验次数
1
2
3
电压U/V
2.0
3.0
3.8
电流I/A
0. 33
0.34
0.40
电阻R/Ω
6.0
8.8
9.5
（5）利用此电路（填“可以”或“不可以”）来探究“电流与电压的关系”实验。

如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S时，下列判断正确的是（）

A . 电压表V示数不为零，电流表A示数为零 B . 电压表V示数不为零，电流表A₁示数为零 C . 电压表V示数为零，电流表A₁示数不为零 D . 电压表V示数为零，电流表A示数不为零

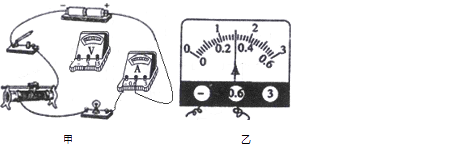

在“测量小灯泡额定电功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．

（1）请你用笔画线代替导线把图甲中的电压表连入电路．
（2）若接好电路闭合开关，移动滑片，发现小灯泡始终不亮，发现电压表无示数，电流表有示数，则故障可能的原因是。
（3）在一次实验中，为使小灯泡正常发光，应调节滑动变阻器的滑片使电压表的示数为V，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻为Ω。(结果保留两位有效数字)
（4）若使小灯泡两端电压逐次降低，应将滑动变阻器的滑片向(选填“左”“右”)端移动．改变滑动变阻器滑片位置，发现每次测得的电阻值都不相同你认为产生这种现象的原因是。

如图所示电路中，电源电压保持不变.闭合电键S后，两个电表中只有一个电表有示数.若电路中除了R₁、R₂外，其它电路元件均完好.

（1）电路中存在的故障可能是.
（2）若将R₁和R₂交换位置，再次闭合电键后，两电表均有示数，则电路中的故障一定是.

在图电路中，电源电压不变。已知电路中仅有一处故障，且只发生在电阻R或灯L上，电键S闭合后，至少有一个电表指针不发生偏转。请根据相关信息写出电表偏转情况及对应的故障。

如图所示的电路，在某些接线柱间去掉或接上一些导线，可使三盏灯成为串联电路或并联电路。

（1）成为串联电路的最简单的方法是。
（2）成为并联电路的最简单的方法是。

如图所示电路中，电源电压不变，开关S闭合，灯L₁和L₂都发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，下列判断正确的是（）

A . L₁短路 B . L₂短路 C . L₁断路 D . L₂断路

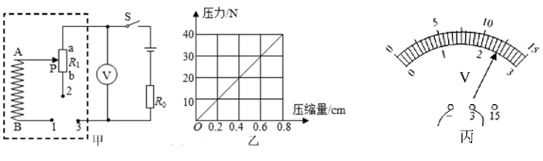

如图甲所示为一自制握力计，电源电压U=3.0V，电阻R₀=5Ω，电阻R₁=20Ω，电压表的量程为0～3V，虚线框内部分为握力测试端，B固定不动连接于轻弹簧一端，A端与金属片P相连并连接弹簧另一端，弹簧电阻不计，A、B与手接触处绝缘。

（1）电路设计：要使握力计能正常工作，下列电路连接正确的是_____。

A . 点“1”与点“2”连接 B . 点“1”与点“3”连接 C . 点“2”与点“3”连接
（2）正确完成电路连接后，闭合开关S，改变施加在A、B两端握力大小，发现电压表示数始终不变且不为零，发生故障的原因可能是___________。

A . R₀断路 B . R₁短路 C . 电压表短路 D . 金属滑片P处断路
（3）刻度调试：当A、B端不受握力时，使金属滑片P处于R₁的a端，此时电压表的示数为V。当A、B端所受握力为10N时，金属滑片P刚好指在R₁上距离a端 $\text{[math]}$ 长度处，请计算回答“10N”应标在电压表V的位置上。
（4）若金属滑片P在a端时，弹簧测好处于原长，弹簧所受压力和弹簧压缩量之间的变化关系如图乙所示，当电压表示数如图丙所示，此时对应的握力为N。

小红同学连接了如图所示的电路，闭合开关，灯泡 $\text{[math]}$ ， $\text{[math]}$ 均不发光，小红用电压表并联在 $\text{[math]}$ 两端，电压表指针无偏转。小红又用电压表并联在 $\text{[math]}$ 两端，此时电压表指针发生了明显偏转。依据上述信息可以判断（）

图片_x0020_100013

A . 灯泡 $\text{[math]}$ 的灯丝断了 B . 灯泡 $\text{[math]}$ 的灯丝断了 C . 电源接线处松脱 D . 灯泡 $\text{[math]}$ 短路

如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（）

图片_x0020_100003

A . 灯L₁短路 B . 灯L₂短路 C . 灯L₁断路 D . 灯L₂断路

在如图所示的电路中，电源电压为6伏且保持不变，电阻R₁、R₂的阻值均为30欧。当开关S闭合后，电流表A的示数为安。一段时间后，由于R₁、R₂中的一个出现故障，有一个电表的示数发生了变化，则这个电表是选填“V”、“A”或“A₁”）表。请写出两个没有发生变化的电表的示数及对应的故障。

如图所示，电源电压为 6V，开关闭合后，下列说法正确的是（）

A . 如果 L₁的灯丝断裂，电压表的示数为 6V B . 如果L₂ 的灯丝断裂，电压表的示数为零 C . 如果用一根导线并联在L₂两端，则 L₂被短路，电压表的示数为零 D . 如果用一根导线并联在 L₁两端，则L₁被短路，电压表的示数为零

如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯 $\text{[math]}$ 亮，灯 $\text{[math]}$ 不亮，这时电流表和电压表均有读数。则故障原因可能是（）

A . $\text{[math]}$ 断路 B . $\text{[math]}$ 短路 C . $\text{[math]}$ 短路 D . $\text{[math]}$ 断路

实验次数	1	2	3
电压U/V	2.0	3.0	3.8
电流I/A	0. 33	0.34	0.40
电阻R/Ω	6.0	8.8	9.5
