电压的测量及电压表的使用 知识点题库

关于电流表和电压表的使用，下列说法错误的是（）

如图示，已知两只灯泡L₁和L₂是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（　　）

如图甲所示，电源电压15V，开关闭合后，电流表和电压表的示数如图乙所示．则电压表的示数是 V，L₂两端电压为 V．电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是

如图所示，当开关S闭合后，电压表测出的电压是（   ）

下列电学实验规则中，错误的是（   ）

如图所示，小灯泡能发光，下列说法正确的是（   ）

如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R₁和R₂两端的电压分别为（   ）

图甲中，如果是接线柱“一”和“3”接人电路，则图中的示数是；图乙中，如果接线柱“一”和“15”接入电路，则图中的示数是，合mV

如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（  ）

在“用电压表测电压”实验中，连接电路时，电键应处于状态（选填“闭合”或“断开”），电压表应与被测物体联连接（选填“串”或“并”），且电压表的接线柱靠近电源正极一侧。能与电源两端直接相连的是（选填“电压表”或“电流表”）

在选择电压表的量程时，正确的做法是(　　)

某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压。当开关断开时，电压表示数约为V；当开关闭合时，电压表示数约为V。

如图甲所示， 闭合后， 、 、 三只电表的指针均如图乙所示，已知 表接入的是“-”、“ ”，请回答：

如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知这个电池的电压是V，片是它的正极。

在下图(a)所示电路中，当闭合开关后，两个电压表指针偏转均为下图(b)所示，则电阻R₁和R₂两端的电压分别为（   ）

如图所示，电流表的示数为A，电压表的示数为V。

科学探究：苹果电池的电压大小 U 与电极插入苹果的深度 h 的关系：

在苹果中插入铜片和锌片，就能自制成为一个苹果电池。苹果电池的电压大小与电极插入苹果的深度之间有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究：

在图中用笔画线替代导线，画出电压为12伏时所连电压表的接线柱的导线及指针位置。

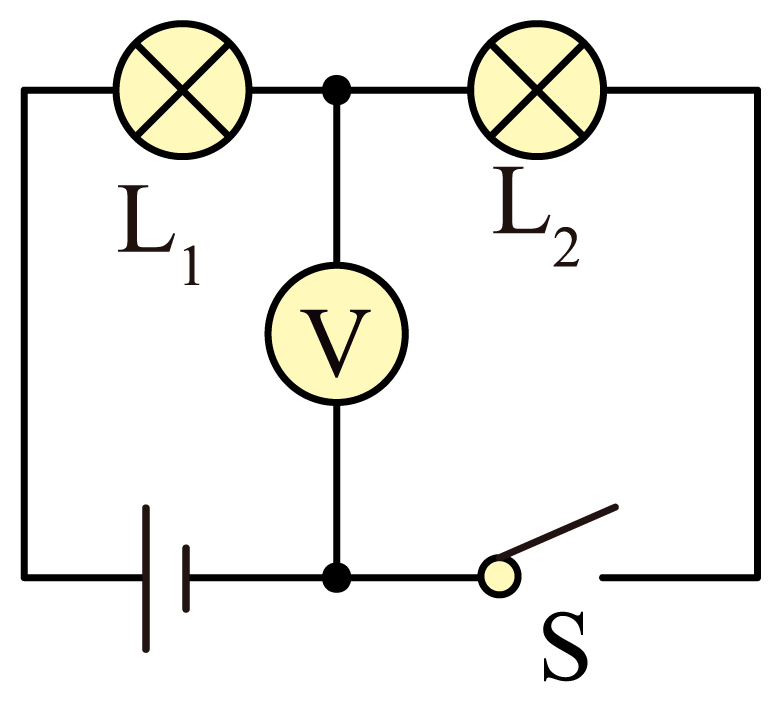

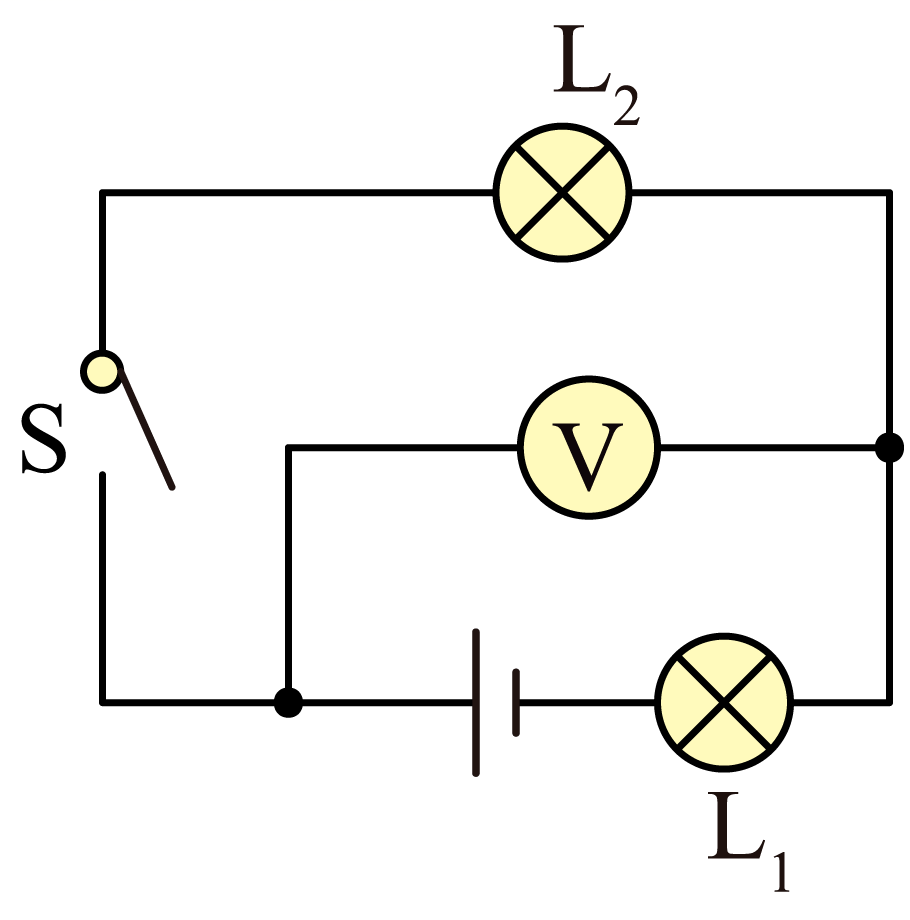

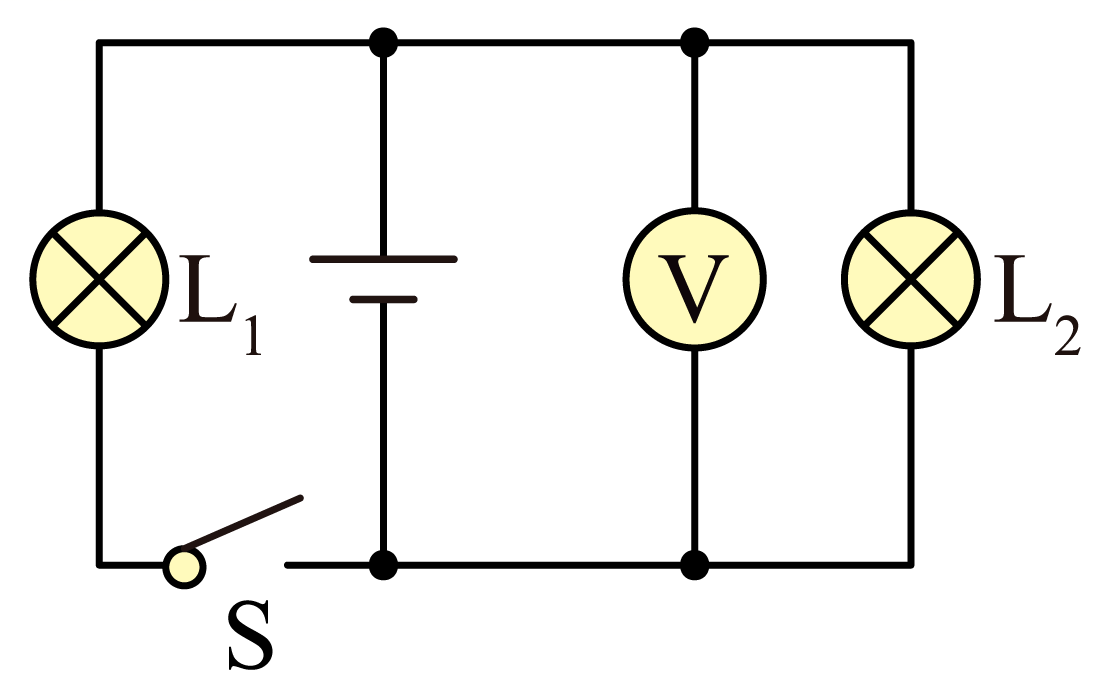

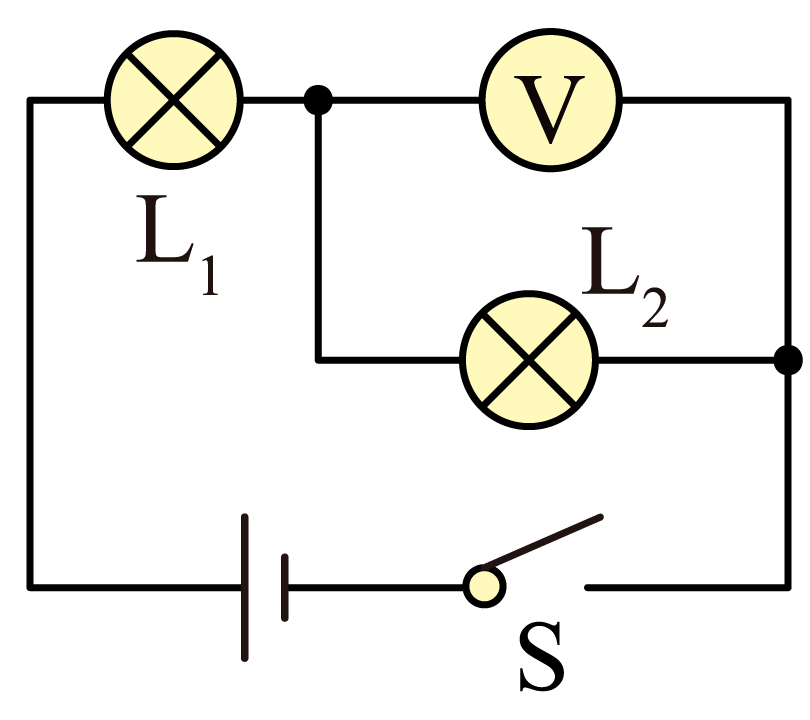

在如图所示的电路中，闭合开关S，能用电压表测量L₁两端电压的正确电路是（   ）

如图所示，将两片不同的金属片 A、B浸在盐水中，这就是一个电池。把金属片 A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，出现这种情况的原因是，所以我们判读金属片A是极。
