在图中的〇里填上适当的电表符号，使之成为正确的电路图。

某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5V．则实际值为（　　）

A . 4.5 V B . 2.7 V C . 3.5 V D . 1.5 V

下列说法正确的是（　　）

A . 导体导电是因为导体中有大量的自由电子 B . 金属导体中的电流方向与自由电子定向移动的方向相反 C . 在闭合开关前，滑动变阻器要接下边的两个接线柱 D . 电流表在使用时不允许不经用电器直接与电源两极相连接，而电压表允许直接接在电源两极上

如图所示，电压表测的是（）

A . 电源的电压 B . L₂两端的电压 C . L₁两端的电压 D . 以上说法均不正确

如图所示电路中，当开关S闭合后，要使电阻R₁、R₂串联，甲、乙应该接入的是（）

A . 甲接电压表，乙接电流表 B . 甲接电流表，乙接电压表 C . 甲、乙都接电压表 D . 甲、乙都接电流表

用伏安法测未知电阻的阻值时，老师给同学们准备有以下器材：电流表一个（量程0～0.6A，0～3A），电压表一个（量程0～3V，0～15V），干电池三节（串联），滑动变阻器（阻值0～12Ω），开关，导线，被测电阻（6Ω左右）．

（1）请在虚线框中画出正确的电路图；
（2）下表是小陪同学在实验中记录的数据，请分析实验数据，回答以下问题；
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.58
0.10
2
1.30
0.20
3
2.20
2.00
4
3.90
0.60
表中有一个明显的错误数据，此数据是，此错误数据产生的原因：．把小聪的错误数据改正后，根据实验数据计算小聪所测量的电阻阻值应是Ω（结果保留一位小数）；
（3）本实验中测量了多组数据，爱思考的小聪想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了求平均值以减小误差．你认为下列实验多次测量的目的与本实验相同的是（填序号）；
①探究杠杆的平衡条件
②测量物体的长度
③探究重力大小与质量的关系
（4）小陪同学觉得自己的实验数据误差较大，便向老师请教，老师告诉他，若要减小实验误差，既要电表指针不超过，又要在测量时，电表指针都偏过电表刻度的中线．在实验中，若要满足老师提出的条件，实验时电流表应选量程是，电压表应选量程是，为了不损坏电表，变阻器接入电路的阻值不得小于Ω（利用题干提供的数据进行计算）．

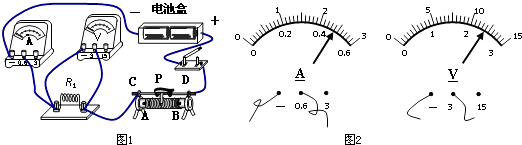

图1是菁菁同学做“探究电阻上的电流跟两端电压关系”实验的电路连接情况，其中R₁是定值电阻，电源是两节有点旧的干电池，忽略温度对电阻的影响．

（1）通电前，菁菁检查发现图甲中的连线有误．如果按“滑动变阻器的滑片向A端移动时，变阻器连入电路的阻值要变小”的要求，她只改动了一个线头的位置就连对了．她改动的方法是把接在C接线柱的线头改接到接线柱．
（2）改接后电路正常工作．实验时改变变阻器滑片位置测量三次，其中第2次测量时电压表和电流表的示数如图2所示，可知当电压为 V时电流为 A．
实验记录表1（R₁=5Ω）
实验记录表2（R₂=10Ω）
实验次数
1
2
3
实验次数
4
5
6
电压/V
2
/
2.8
电压/V
1
2
3
电流/A
0.4
/
0.56
电流/A
/
/
/
（3）分析实验记录表1，发现每次电压与电流的比值是的（选填“相同”或“不同”），因此可得出电流与电压关系的初步结论为：．从表1中的第1次实验到第2次实验的操作过程中，滑动变阻器的滑片P应该是向（填“A”或“B”）移动．
（4）把电阻R₁更换为R₂后继续实验．晓峰打算按自己设计的实验记录表2进行实验，如实验过程器材完好，连接无误，你认为他在实验操作过程中会遇到什么问题？答：，理由是．修改后晓峰也顺利完成了实验，并把表2填写完整了．若要探究“电流与电阻的关系”，应分析上面两个实验记录表中的哪两次实验数据？答：．

如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）

A . 电流 B . 电压 C . 电阻 D . 电能

小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V₁和V₂的指针位置完全一样，如图乙所示，则L₁两端的电压为 V，L₂两端的电压为 V．

如图甲所示电路中，电压表测量的是(填“L₁”或“L₂”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L₁两端电压为V.

小明按上图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V₁和V₂的指针指在相同位置，如图乙所示，则L₁两端的电压表为 V，L₂两端的电压表为 V。

在图所示电路中的“○”内，填入电流表或电压表的符号，要求两灯都能工作。

图片_x0020_2113683350

如图电路中的V测量哪个元件两端的电压（）

A . L₂ B . L₁ C . 电源 D . L₁和L₂

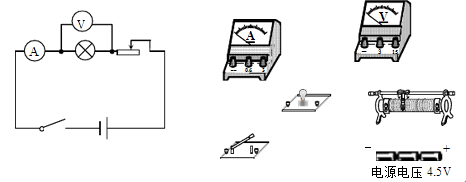

（1）小霞按图连接实物、接通电路，电流表有示数，电压表示数为0.5V，当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，该错误是。
（2）按图的电路图在图中正确连接实物

（3）正确连接后，小灯泡刚发光时电压表、电流表的示数如图所示，完成下表.

图片_x0020_100043

小灯泡的实验数据及发光情况

发光情况	刚发光	较亮	很亮
U/V		2.00	3.00
I/A		0.30	0.38
R/Ω		6.67	7.89

（4）根据表，归纳小灯泡电阻变化的规律

如图所示，用电压表测量一全新干电池两端的电压，其表盘如图所示，请选择合适量程并标出此时指针的位置，图中O点为指针的轴心点。

图片_x0020_100014 图片_x0020_100015

在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R₁和R₂两端的电压分别为（）

图片_x0020_100014 图片_x0020_100015

A . 4.8V、1.2V B . 6V、1.2V C . 1.2V、6V D . 1.2V、4.8V

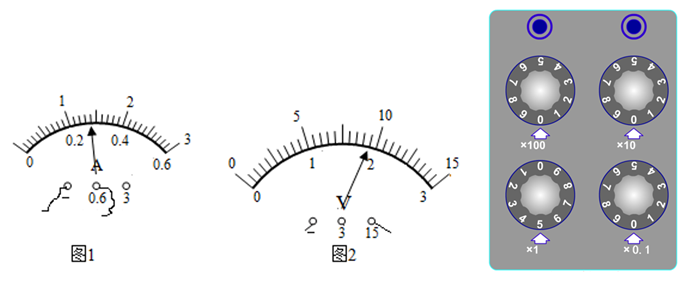

如图1中电流表示数为A；如图2中电压表示数为V；如图3中电阻箱示数为Ω。

图片_x0020_100026

小明连接了如图所示的电路，下列对电路的分析错误的是（）

图片_x0020_100015

A . $\text{[math]}$ 与 $\text{[math]}$ 并联 B . 电流表 $\text{[math]}$ 测量的是 $\text{[math]}$ 的电流 C . 电流表 $\text{[math]}$ 测量的是电路的总电流 D . 电压表V只能测出 $\text{[math]}$ 的电压

图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为V。

（1）请在图中补画两条导线，使之成为串联电路。
（2）图中的圆圈为电压表或电流表，请在里面填上符号，使之成为正确的电路图。

实验次数	电压U/V	电流I/A	电阻R/Ω
1	0.58	0.10
2	1.30	0.20
3	2.20	2.00
4	3.90	0.60

实验记录表1（R₁=5Ω）				实验记录表2（R₂=10Ω）
实验次数	1	2	3	实验次数	4	5	6
电压/V	2	/	2.8	电压/V	1	2	3
电流/A	0.4	/	0.56	电流/A	/	/	/
