电压的测量及电压表的使用知识点题库

有关电压表的使用规则，其中说法不正确的是（）

A . 指针没有指向零位，应用螺丝刀旋转表盘调零螺丝，将指针调至零位 B . 选用大量程先试触，确定电压示数在小量程的范围内时，再改用小量程 C . 选用大量程时，电流允许由“ - ”接线柱进、“ + ”接线柱出 D . 电压表能直接连接到干电池的两极,所测的电压是干电池的电源电压

如图所示电路，当滑动变阻器滑片自a向b滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是（）

A . 表1是电流表，示数变大；表2是电压表，示数变大，灯泡变亮 B . 表1是电流表，示数变小；表2是电压表，示数变小，灯泡变暗 C . 表1是电压表，示数变小；表2是电流表，示数变小，灯泡变亮 D . 表1是电压表，示数变大；表2是电流表，示数变大，灯泡变暗

如图所示，电压表的示数为 V。

如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L₂的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为 V，测b、c两点间的电压，示数为 V．

关于电流表和电压表，以下说法正确的是（）

A . 电流表的内阻很大，分析电路的串并联时把它看成导线 B . 电压表要串联在电路中，电流表要并联在电路中 C . 电流表和电压表都不能直接接在电源的正负两极上 D . 测量时电流都是从正接线柱流入从负接线柱流出

在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡L₁两端的电压，为了测量灯泡L₂两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的不动．你认为这种接法是的（选填“正确”或“错误”）．理由是．

在图中的O内填上适当的电表符号，使灯泡能发光；

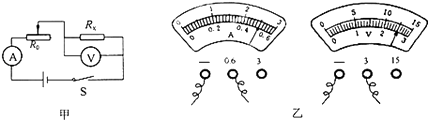

某同学用如图甲电路测量一个位置电阻R_x的阻值，乙是实验过程中电流表和电压表的示数，此时电流表的示数是安，电压表的示数是．

在下图所示的电路中，闭合开关后，电压表V₂的示数为2.8V，则电压表V₁表的示数为 V，电压表V表的示数为 V，电源电压为 V。

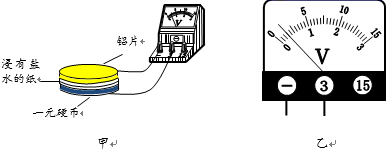

如图所示，电压表的示数为 $\text{[math]}$ ．

在电路图中填上电压表或电流表的元件符号，使两个小灯泡并联，闭合开关各元件都能正常工作。

张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，所选用的电压表有0～3V和0～15V两个量程，小灯泡所标示的额定电压为2.5V.

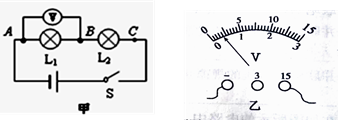

“探究串联电路的电压的关系”的实验电路如图所示。

（1）为了使探究得出的结论具有普遍意义，L₁、L₂应该选择（选填“相同”或“不相同”）的小灯泡。
（2）在连接电路的过程中，开关应该。小明同学在进行实验时，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该。
（3）测出L₁两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？为什么？。
（4）该实验的结论用电压符号表示的关系式为。
（5）实验测量多次的目的是：。
