串联电路的电流规律 知识点题库

在下图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则(      )

图所示电路中，电源两端电压不变，R₁是定值电阻，R₂是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是

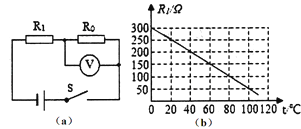

如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R₀是300Ω的定值电阻，R₁是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S（　　）

如图所示，连入电路中的电阻R₁、R₂、R₃允许通过的最大电流分别为I₁、I₂、I₃ ， 且I₁＞I₂＞I₃ ， 则此部分电路中允许通过的最大电流是（　　）

如图a所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图b所示.求：

（1）电源的电压.
（2）滑动变阻器的最大阻值.
（3）电压表V₁示数的变化范围.
（4）通过计算分析变阻器的滑片P滑至中点时电阻R两端的电压U’及通过它的电流I’.

图中所示电路中，电源电压保持不变。当滑片P滑至A端，闭合开关S₁和S₂时，电流表的示数为I₁ ， 电压表的示数为U₁；当滑片P滑至A端，只闭合开关S₁时，电流表的示数为I₂ ， 电压表的示数为U₁′，电阻R₁消耗的电功率为P₁′；当滑片P滑至B端，只闭合开关S₁时，电流表的示数为I₃ ， 电阻R₂消耗的电功率为P₂″，此时P₂″和P₁′ 恰好相等，且电阻R₃消耗的电功率为6 W。若U₁∶U₁′＝5∶1，求：

（1）I₁和I₂之比；
（2）R₁和R₃之比；
（3）滑片P滑至A端，只闭合开关S₁时，电阻R₂消耗的电功率。

用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是

一位同学在“组成串联电路的实验”中，观察到灯L₁比灯L₂暗，则在1分钟内流过灯L₁与L₂的电量Q₁与Q₂的大小关系是（　　）

如图所示电路，电源电压不变，调节滑动变阻器，电流表示数由0.1A变为0.3A时，电压表示数也随之变化了2V，此时，滑动变阻器R消耗的电功率为0.9W，定值电阻R₀=10Ω，则电源电压U= V．



用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大．将它们串联在电路中，则导体A的电阻导体B的电阻，通过A的电流通过B的电流，导体A两端电压导体B两端电压．

有一个40Ω的电阻，允许通过的最大电流是0.2A．若将它接在20V的电源上，为使其正常工作，应 联一个Ω的电阻．

定值电阻R₁的发热功率和电流的关系图象如图所示，定值电阻R₂=7Ω，把这两个电阻串联接入电路中时，电阻R₁两端的电压U₁和电阻R₂两端的电压U₂之比为，若把这两个电阻并联接入电路中，通过电阻R₁的电流I₁和通过电阻R₂的电流I₂之比为．

如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L₁比L₂亮，通过灯泡L₁的电流为I₁ ， 通过灯泡L₂的电流为I₂ ， 则（   ）

如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较通过它们的电流的大小，下列说法中正确的是（   ）

如图是某家用电饭锅的简化电路图，电饭锅工作时有加热和保温两种状态．当开关S闭合时电饭锅处于加热状态，其加热功率为880W，已知R₂=495Ω，求：

在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（　　）

如图所示，连入电路中的电灯L₁、L₂、L₃允许通过的最大电流分别为I₁、I₂、I₃ ， 且I₁＞I₂＞I₃ ， 则这部分电路中允许通过的最大电流是（     ）

如图所示，三个电流表的示数分别是I₁、I₂、I₃比较读数大小为(    )

如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（   ）

小龙在一次电学实验里将甲、乙两灯串联在电路中发现甲灯亮乙灯暗。这两灯在工作时通过它们的电流大小是（    ）
