摩擦力的示意图 知识点题库

如图所示，重物受到30牛的水平向右拉力作用，在水平地面上作匀速直线运动，下列用力的图示法正确表示物体所受摩擦力f的是（　　）

如图所示，物体A静止在斜面上，请作物体A受的摩擦力和斜面受的压力示意图．

如图所示，一物体静止在表面粗糙的斜面上，请画出物体在斜面上所受的摩擦力的示意图．

如图所示，小芳用三条边长均不相等的长方形木块，在水平桌面上做“探究影响滑动摩擦力大小因素”的实验.实验时，弹簧测力计应沿方向拉动木块，使它做运动，为了“探究接触面积对滑动摩擦力的影响”，应比较长方体木块时受到的摩擦力.

如图，物块静止在斜面上，请分别画出物块所受重力、摩擦力的示意图.

如图所示，一个木块在光滑水平面上以v的速度做匀速直线运动，冲上粗糙斜面经过A点后，最终在B点静止，作出物体在A点的受力示意图。

在图物体沿粗糙水平面向右运动。画出该物体所受重力、支持力和摩擦力的示意图。

如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。该车刚刚从静止起步处于加速阶段（不计空气阻力）。画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。

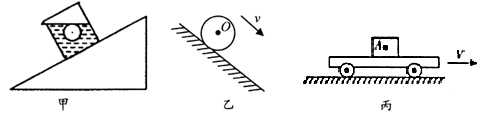

按照题目要求完成下列作图：

如图所示，质量为 1kg 的物体，在大小为 20N 的水平力 F 的作用下处于静止状态，画出物体所受摩擦力的示意图。（g＝10N/kg）

如图所示为测量木块所受滑动摩擦力的实验装置：拉动小车向左做加速运动时，画出此时木块受力示意图。

如图所示，一辆汽车在水平路面上匀速向右行驶，请画出汽车在水平方向受力的示意图（不计空气阻力）．



一木箱从斜面上匀速向下滑，如图，请画出使该木箱下滑和阻碍木箱下滑的力的示意图。

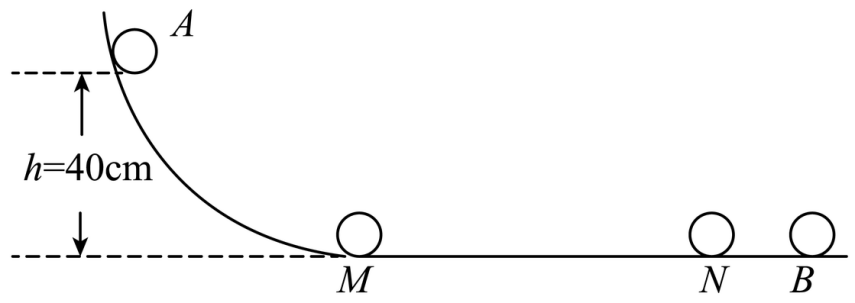

如图所示，重2N的小球从高40cm的轨道的A点处滚下，并一直滚到水平地面上的B点才停下。轨道上的弧AM长60cm，水平面上MN段长70cm，记录到它在MN段运动的时间刚好是1s。

如图所示，货物随传送带一起匀速斜向上运动，请画出货物所受力的示意图。

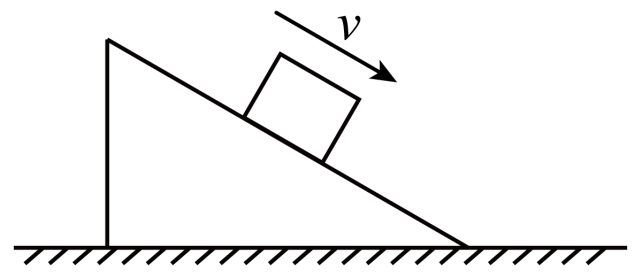

如图所示，一物体沿粗糙斜面下滑，画出该物体所受摩擦力的示意图

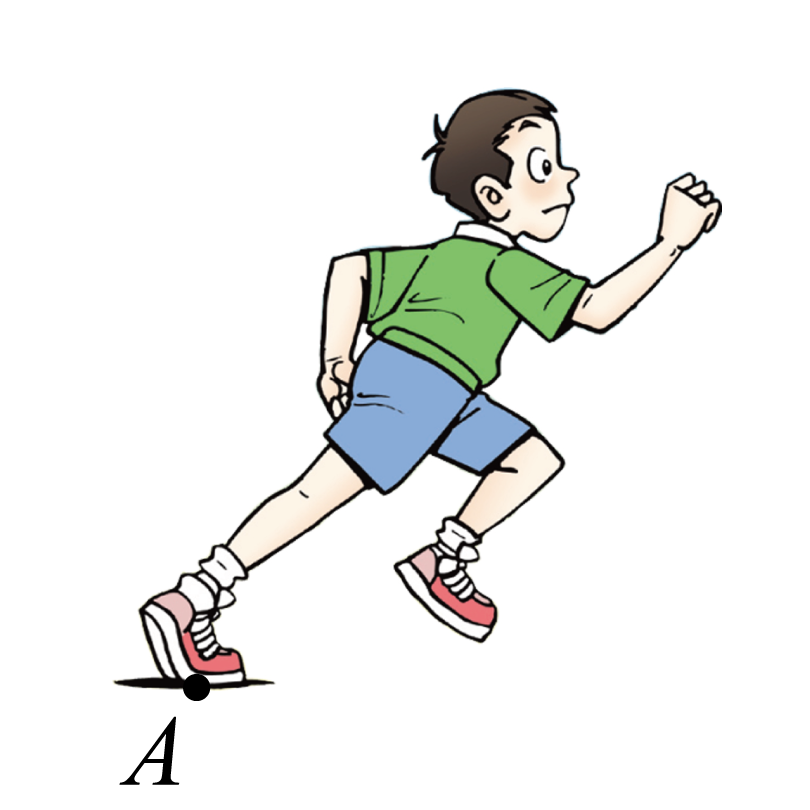

如图所示，这是一名男生奔跑过程中的一瞬间。请画出他所受摩擦力的示意图。（A点是作用点）

某一物体沿斜面匀速下滑，请你画出物体所受力的示意图。

如图所示，物体静止在斜面上，请画出物体受力的示意图．
