摩擦力的示意图 知识点题库

（1） 作出物体还受到其它力的示意图

（2） 请利用功和能的知识证明物体受到的拉力F大于物体在斜面受到的摩擦力f

（1） 如图所示，踢出去的足球在空中飞行。请在图中画出足球所受重力的示意图。

（2） 如图所示，物体正在水平向右滑行。请画出在滑行的过程中，物体受到摩擦力的示意图(画在重心O上)，并画出物体对水平地面压力的示意图。

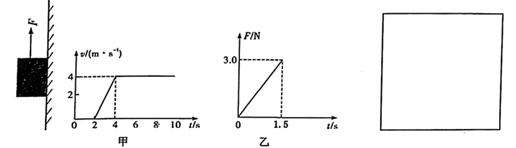

（1） 重4N的磁铁A在磁力作用下紧贴在铁质墙壁上静止，如图，现用竖直向上的拉力F拉A，A的速度随时间变化图像如图甲所示。0-1.5s拉力随时间变化图像如图乙。

①A在前1.5s受到的摩擦力（选填“一直变小”“一直不变”“一直变大”）。

②在方框内画出6s时A的受力示意图（用·表示A），6s时摩擦力（选填“等于”“不等于”）拉力F。

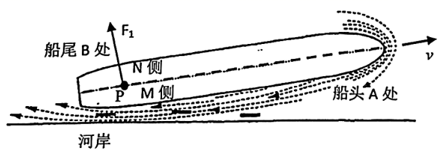

（2） 进入狭窄区域，流体流速会增加。如图一大船在河道向前行驶，若A处和B处水的压强相等，F₁为水对船尾M侧的压力，画出水对船尾N侧的压力（作用点画在P点）F₂，此时船尾会（选填“靠近”“远离”）河岸。

（1） 如图（1），一物块静止在斜面上，请画出物块所受摩擦力和物块对斜面压力的示意图。

（2） 如图（2），一小球悬浮在液体中，请在画出小球受力的示意图.

（3） 如图（3）甲，一物体被绳子拉着浸没在水中，随后剪断绳子后该物体开始运动直至静止，请在图乙中画出浮力F_浮随时间t变化的大致图象。

（1） 如图所示，这是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）

（2） 如图所示是一种常见的晾衣夹，使用时O为支点，A为动力作用点，F₂为弹性钢圈对夹子的阻力，请画出作用在A点的最小动力F₁以及阻力臂l₂

（3） 如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。

（1） 如图所示，一个物体从斜面上滑下，并继续在水平面上滑动。请在图中画出该物体在水平面上滑动时的受力示意图。

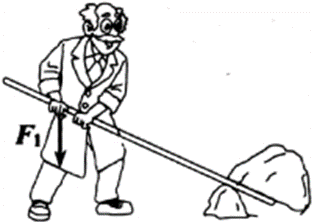

（2） 图是用撬棒撬石头的情景， 请在图中标出支点O，并画出动力F₁的力臂l₁。
