摩擦力的示意图 知识点题库

按照要求作图：

如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．（力的作用点画在物体的重心）

如下图一物体以某一速度冲上表面粗糙的固定斜面, 请画出物体在上滑过程中所受到的重力G和摩擦力f 的示意图。

如图所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处．画出木块在B处时所受力的示意图．

如图所示，在竖直悬挂的带有磁性的黑板上，吸着一个重4N的小铁块，小铁块静止不动．若磁性黑板和铁块之间的吸引力是10N，请画出铁块在竖直方向上所受的力的示意图。

如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图（作用点作在物体的重心处）．

踢出去的足球在操场上慢慢滚动后停下来，在图中请画由在操场上向左滚动的足球受力的示意图。

物块静止在斜面上，请画出物块受力的示意图.

某人站在水平面上用力把物体A踢出，物体A沿斜面向上运动，最后停下来静止，请画出物体A沿斜面向上运动的过程中受到的力。



某同学从滑梯上匀速下滑，滑梯对该同学摩擦力F的方向是（   ）

如图，一物体静止在表面粗糙的斜面上，请画出物体在斜面上所受摩擦力的示意图。

物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

​​

如图所示，小车向右运动时，物体A处于静止状态。请在图中画出物体A所受到的摩擦力和它对小车压力的示意图。

如图所示，用沿斜面向上，大小为200N的拉力作用在重为300N的物体上，恰能使物体沿粗糙斜面向上做直线运动。请在图中作出该物体在沿斜面向上运动的过程中，所受到的拉力、重力及支持力的示意图（提示：三个力的作用点都画在物体的几何中心上）。

作图题：

如图中，物块沿斜面向上滑，请画出物块对斜面的压力F、物块受到的摩擦力f的示意图．

在图中，画出在斜面上匀速上滑的物体A所受到的重力和摩擦力的示意图（说明：重力大于摩擦力）

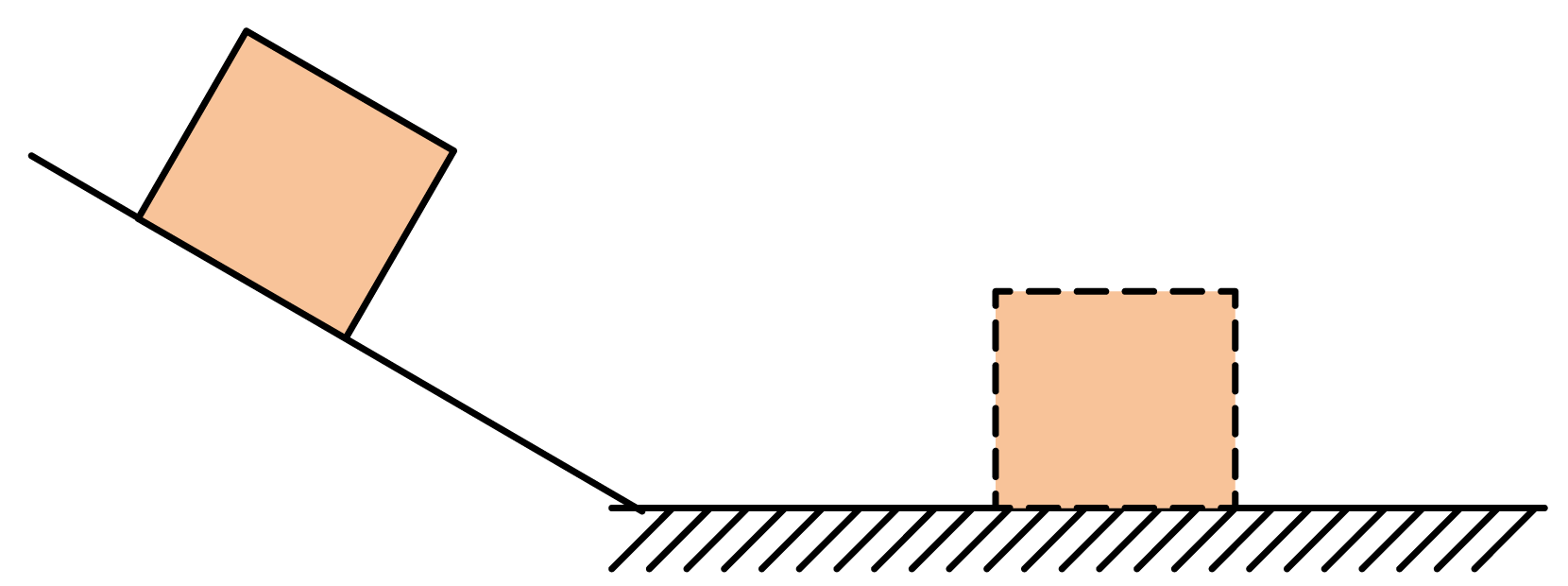

一个木块从斜面上滑下，并在水平面上继续滑动，最后停下来，如图所示。请分别画出：

如图，物体正沿粗糙斜面上滑，请画出斜面对物体的摩擦力及物体对斜面的压力。

如图所示是运动员骑自行车比赛时的情景，请画出地面对自行车后轮作用力的示意图（O点是力的作用点）。
