二次函数的实际应用-拱桥问题 知识点题库

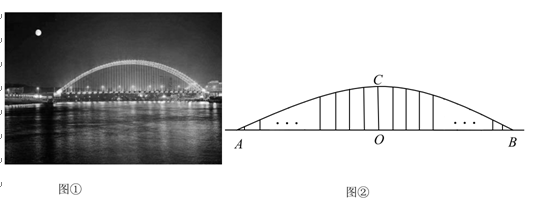

 图①中是一座钢管混凝土系杆拱桥，桥的拱肋ACB可视为抛物线的一部分(如图②)，桥面(视为水平的)与拱肋用垂直于桥面的系杆连接，测得拱肋
的跨度AB为200米，与AB中点O相距20米处有一高度为48米的系杆．
（1）求正中间系杆OC的长度；
（2）若相邻系杆之间的间距均为5米(不考虑系杆的粗细)，则是否存在一根系杆的长度恰好是OC长度的一半？请说明理由．

如图是某地一座抛物线形拱桥，桥拱在竖直平面内，与水平桥面相交于A、B两点，拱桥最高点C到AB的距离为4m，AB=12m，D、E为拱桥底部的两点，且DE∥AB，点E到直线AB的距离为5m，则DE的长为 m．

如图，庄子大桥有一段抛物线形的拱梁，抛物线的表达式为y=ax²+bx，小强骑自行车从拱梁一端O沿直线匀速穿过拱梁部分的桥面OC，当小强骑自行车行驶10秒时和26秒时拱梁高度相同，则小强骑自行车通过拱梁部分的桥面OC共需（   ）

株洲五桥主桥主孔为拱梁钢构组合体系（如图1），小明暑假旅游时，来到五桥观光，发现拱梁的路面部分有均匀排列着9根支柱，他回家上网查到了拱梁是抛物线，其跨度为20米，拱高(中柱)10米，于是他建立如图2的坐标系，发现可以将余下的8根支柱的高度都算出来了，请你求出中柱左边第二根支柱CD的高度.

图2是图1中拱形大桥的示意图，桥拱与桥面的交点为O，B，以点O为原点，水平直线OB为 轴，建立平面直角坐标系，桥的拱形可以近似看成抛物线 ，桥拱与桥墩AC的交点C恰好在水面，有AC⊥ 轴。若OA=10米，则桥面离水面的高度AC为（     ）

廊桥是我国古老的文化遗产，如图是某座抛物线形的廊桥示意图．已知抛物线的函数表达式为y＝－ x²＋10，为保护廊桥的安全，在该抛物线上距水面AB高为8米的点E，F处要安装两盏警示灯，则这两盏灯的水平距离EF是米．

如图，是抛物线形拱桥，当拱顶离水面2m时，水面宽4m，则水面下降1m时，水面宽度增加（   ）m．

如图是一个横断面为抛物线形状的拱桥，当水面宽4米时，拱顶（拱桥洞的最高点）离水面2米，水面下降1米时，水面的宽度为米．

如图是一个横断面为抛物线形状的拱桥，当水面宽4米时，拱顶(拱桥洞的最高点)离水面2米．水面下降1米时，水面的宽度为米．

如图所示，桥拱是抛物线形，其函数的表达式为y=﹣ x² ， 当水位线在AB位置时，水面宽12m ， 这时水面离桥顶的高度为（   ）

某工厂大门是一抛物线形水泥建筑物（如图），大门地面宽AB＝4米，顶部C离地面高度为4.4米.现有一辆满载货物的汽车欲通过大门，货物顶部距地面2.8米，装货宽度为2.4米.请通过计算，判断这辆汽车能否顺利通过大门？

有一个抛物线形的拱形桥洞，桥洞离水面的最大高度为4m，跨度为10m，如图所示，把它的图形放在直角坐标系中．

一抛物线形拱桥如图所示，当拱顶离水面2m时，水面宽4m ． 当水面下降1m时，水面的宽为m ．

如图是某地区一条公路隧道入口在平面直角坐标系中的示意图，点A和A₁、点B和B₁分别关于y轴对称.隧道拱部分BCB₁为一段抛物线，最高点C离路面AA₁的距离为8 m，点B离路面AA₁的距离为6 m，隧道宽AA₁为16 m.

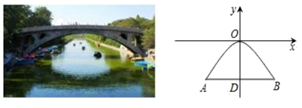

如图所示，赵州桥的桥拱用抛物线的部分表示，其函数的关系式为 ，当水面宽度 为20m时，此时水面与桥拱顶的高度 是（    ）

如图是抛物线形拱桥，当拱顶离水面2m时，水面宽4m ， 则水面下降1m时，水面宽度增加（    ）

图（1）是一个九拱桥，桥拱呈抛物线形，且每个拱的形状、水平高度完全相同．在每一个拱中，当水平宽度AB=12m时，水面与拱底水平，且水面与拱顶的最大距离为4m．如图（2），以水平面为x轴，点A为原点建立平面直角坐标系．

如图，一辆宽为2米的货车要通过跨度为8米，拱高为4米的单行抛物线隧道（从正中通过），抛物线满足表达式y＝﹣ x²+4．保证安全，车顶离隧道的顶部至少要有0.5米的距离，求货车的限高应是多少．

如图是抛物线型拱桥，当拱顶离水面2米时，水面宽4米．

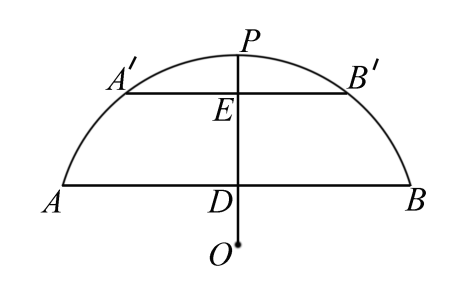

如图，有一座拱桥是圆弧形，它的跨度AB＝60米，拱高PD＝18米．
