二方案的构思过程知识点题库

如图所示为一款扶手与车身固定的手推平板车，要实现扶手可翻倒与车折叠，扶手竖起后又能可靠固定，下列方案中不可行的是( )

A . 采用铆钉连接 B . 通过钩子钩住车身 C . 采用可折叠式斜撑 D . 在扶手杆上开长槽

如图所示是平口钳的结构示意图，钳口板1和钳口板2通过小螺钉安装在钳座及活动钳身上，用于夹持工件，固定螺钉通过活动钳身上的通孔与方形螺母相连固定，丝杆穿过方形螺母后安装在钳座上，垫圈1,垫圈2及螺母安装在丝杆上。平口钳的装配需要以下环节：A.安装固定螺钉与活动钳身；B.安装方形螺母；C.安装小螺钉与钳口板；D.安装垫圈2;E.安装垫圈1与丝杆；F.安装螺母。

请分析平口钳的结构和装配工艺，回答以下问题：

（1）以钳座为主体，合理的装配流程为：C 一→→E → → (在横线处填写装配环节的编号）；
（2）平口钳又名机用虎钳，是一种通用夹具。在金工加工时,人们常利用它来夹紧工件。(在A .锉削；B .攻丝；C .钻孔中选择正确的选项，将序号填入横线处）；
（3）下列属于标准件的是(在A .钳座; B .钳口板; C .丝杆; D .垫圈1 中选择正确的选项，将序号填入横线处）。

如图所示为实验室中常用的铁架台及固定到铁架台上的连接件，请分析该连接件的加工工艺，回答以下问题。

（1）如果用大小合适的方钢加工该连接件，则合理的加工流程为：划线→→→→攻丝(将装配环节的序号填写在横线处)；
（2）要把如图所示的连接件固定到铁架台上，下列选项合适是（）
（3）为了防止生锈，可以采用的工艺是（）

A . 电镀 B . 淬火 C . 回火 D . 喷涂油漆
（4）铁架台的金属杆没有固定在中间而是偏向一侧，其目的是（）

A . 减少金属杆的弯曲程度 B . 提高金属杆的强度 C . 提高铁架台的稳定性 D . 提高底座强度

如图所示是一款具有保温功能的Ember陶瓷杯。关于该陶瓷杯，下列说法不正确的是（）

A . 采用保温陶瓷涂层，主要考虑了物的因素 B . 与传统陶瓷杯相比，可通过App设置，实现精确保温，符合设计的创新原则 C . 采用无充电插头设计，清洗方便，主要考虑了环境的因素 D . 使用自带电池保温约一个小时，放在充电托盘则无限时间保温，符合设计的实用原则

如图所示为大型空心钢管，为方便搬运，现要用钢制扎带进行拥扎，为保证强度设计了四种捆扎方法。以下四种捆扎方法最合理的是（）

A .

B .

C .

D .

如图所示是某企业生产的一款人体工程电脑椅。请完成以下任务:

（1）设计时提出以下要求，其中主要从环境角度考虑的是（）

A . 座面、扶手和头枕的高度可以调节 B . 靠背可折叠 C . 座椅有足够的强度和稳定性
（2）座面、扶手、头枕可调节,实现了人机关系的（）目标

A . 高效 B . 安全 C . 舒适
（3）确定座面高度H2的调节范围时，主要考虑使用者站立时范围

A . 鞋底到膝盖的尺寸 B . 鞋底到臀部的尺寸
（4）企业制造出样品后进行了试验。以下是其中的4个项目：
首先，将座椅放在试验台上，限制五星脚的水平移动，进行A、B试验项目；

A . 在座面的中间施加冲击力;

B . 座面上放置一定量的重物,并在靠背的中间施加力。然后用压板将五星脚固定在试验台上，进行C，D试验项目;

C . 在靠背的中间施加推力;

D . 在扶手的中间施加压力。

试验中测试座椅稳定性的项目是(在试验项目A~D中选择合适的选项.);
（5）该试验方法属于（）

A . 虚拟试验法 B . 强化试验法 C . 移植试验法

如图所示为一款树脂蒸笼，材质柔软适用于多种规格的蒸锅，可耐高达300℃的高温，非良性导热材料，在食物烹饪好之后可马上将其提出，手指也不会烫伤。下列关于该蒸笼的设计分析和评价中正确的是（）

A . 可耐300℃的高温，主要考虑了“人”的因素 B . 适用于不同规格大小的蒸锅，主要考虑了“物”的因素 C . 烹饪好后可马上提出，主要考虑了“环境”的因素 D . 在蒸锅内使用，设计时需要考虑蒸锅的大小

如图所示是一款家用折叠购物篮，采用高强度环保材料，一次性的容纳能力远超各种购物袋，平时不用了就折叠起来放进柜子里，也不占用什么地方。下列关于该购物篮的设计分析和评价的说法错误的是（）

A . 采用高强度环保材料，主要考虑了“物”的因素 B . 设计成可折叠结构，主要考虑了“环境”的因素 C . 一次性可容纳很多物品，符合设计的实用原则 D . 可代替塑料购物袋，符合设计的可持续发展原则

如图所示是某企业生产的一款办公座椅。请完成以下任务：

（1）设计时提出以下要求，其中主要从环境角度考虑的是（在A .座面、扶手和头枕的高度可以调节；B .靠背可折叠；C .座椅有足够的强度和稳定性中选择合适的选项，将序号填入横线处）；
（2）座面、扶手、头枕可调节，实现了人机关系的目标（在A .高效；B .安全；C .舒适中选择合适的选项，将序号填入横线处）；
（3）确定座面高度H1的调节范围时，主要考虑使用者站立时范围（在A .鞋底到膝盖的尺寸；B .鞋底到臀部的尺寸中选择合话的选项，将序号填入横线处；
（4）图中连接处采用的连接方式是在（A .铰连接;B .刚连接中选择合适的选项，将序号填入横线处);
（5）企业制造出样品后进行了试验.以下是其中的4个项目（施加力的位置和方向见图）：
首先，将座椅放在试验台上，限制五星脚的水平移动，进行A、B试验项目；

A 在座面的中间施加冲击力；

B 座面上放置一定量的重物，并在靠背的中间施加推力。然后用压板将五星脚固定在试验台上，进行C，D试验项目；

C 在靠背的中间施加推力；

D 在扶手的中间施加压力。

试验中测试座椅稳定性的项目是（在试验项目A~D中选择合适的选项.将序号填入横线处）；
（6）若测试发现座椅的稳定性不够，合理的改进措施是（在A .减小H1；B .减小H2；C .增大W1；D .增大W2中选择合适的选项。将序号填入横线处）。

如图所示是可折叠智能电动平衡车结构的示意图，平衡车主体采用便于存放的可折叠设计，内置陀螺仪和加速度传感器，控制软件能根据车身姿态的变化精确地驱动电机进行相应调整，以保持平衡车的平衡前行。下列关于该设计的说法正确的是（）

A . 平衡车主体采用可折叠设计，主要考虑了“物”的因素 B . 将尖锐的棱角打磨成圆角，符合设计的技术规范原则 C . 能根据车身姿态的变化精确驱动电机，主要考虑了“物”的因素 D . 操纵杆高度可调节，主要考虑了“环境”的因素

图a为某简易机器人行走控制系统的示意图，由步行机械装置、驱动板、控制器、传感器等组成。电机的动力经过齿轮箱变速后，由动力轴驱动左右行走臂交替摆动模拟人的步行前进，当传感器检测到前方有障碍物时会停止行走。请根据示意图和描述，完成以下任务。

（1）该系统的控制方式属于（在“A ．开环控制；B ．闭环控制”中选择合适的选项，将序号填入横线处）；当前方出现障碍物时，机器人停止行走，出现障碍物（在“A .不是干扰因素；B .是干扰因素”中选择合适的选项，将序号填入横线处）；
（2）图a中动力轴的设计，以下方案中最合理的是（在下列选项中选择合适的选项，将序号填入横线处）；

A . B . C .
（3）设计系统时需要对电机、驱动板以及传感器等部件的参数进行计算、设置和反复调试，体现了系统分析的（在“A ．整体性原则；B ．综合性原则；C ．科学性原则”中选择合适的选项，将序号填入横线处）；
（4）图b中标注的“螺丝”要和相应的螺母配合才能可靠安装行走臂，下列选项中合理的是（选择合适的选项，将序号填入横线处）。

A . B . C . D .

疫情期间，小明为了方便上网课，在家制作了如图所示的木质平板电脑支架，已知平板电脑尺寸为35cm×25cm。请完成以下任务：

（1）在设计和制作该支架时，下列因素不需要考虑的是、(在“A .平板电脑尺寸；B .支撑杆长度；C .支架油漆颜色；D .所用木材的纹理趋向；E .通用技术实践室现有的材料”中选择合适的选项，将序号填写在横线处) ；
（2）有了该支架，小明不需要用手扶持平板，体现技术具有作用(在“A .保护人；B .解放人；C .发展人”中选择合适的一项，将序号填写在横线处)，此外支架角度可调，小明不需要低头操作，可防止颈椎病，实现了人机关系的目标(在 “A .高效；B .舒适；C .安全；D .健康”中选择合适的一项，将序号填写在横线处) ；
（3）以下为角度调节木质卡槽的设计方案，其中最合理的是 (选择合适的一项，将序号填写在横线处)；

A . B . C .
（4）制作完成后，小明对支撑板进行承载能力试验，其中施加力的位置与方向最合理的是 (选择合适的一项，将序号填写在横线处)。

A . B . C .

如图所示的构件需要用膨胀螺栓水平安装在竖直墙面上，墙面上已经打好了两个孔，下列在构件上打孔的方案最合理的是( )

A .

B .

C .

D .

新型材料“碳纤维”没有金属材料的疲劳问题，可作为航空材料。如表所示是碳纤维(后三行)与金属材料的性能对比表，下列说法不正确的是（）

材料	密度（g/cm³）	拉伸强度（Mpa）
碳钢	7.8	490
不锈钢	7.9	820
铝合金	2.8	420
CFRP	1.6	1760
GFRP	2.0	1245
AFRP	1.4	1373

A . 相较于金属材料，碳纤维的优点是轻，密度一般在1400—2000kg每立方米 B . 碳纤维抗拉强度高于相同横截面积的金属材料，具有密度小、强度高、抗疲劳能力强的优点 C . 塑料、橡胶、木材、陶瓷属于非金属材料，碳纤维属于金属材料 D . 碳纤维常用于制造飞机的外壳、火箭的燃料储藏罐等，为设计提供了更广泛的发展空间

如图所示是一个木制圆盘和一个圆柱，现要用图中所示的抱箍和两个六角螺栓螺母将圆盘固定在立柱上，还需要一个连接件，要求安装拆卸方便，则以下连接件最合适的是( )

A .

B .

C .

D .

小明要制作一个木质乒乓球桌模型，构思了下列方案，从结构稳固性角度考虑，其中最合理的是（）

A .

B .

C .

D .

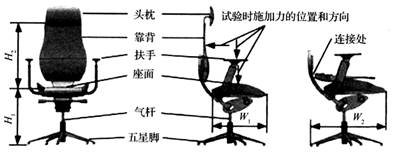

如图所示是某企业生产的一款办公座椅。请完成以下任务：

（1）设计时提出了以下要求，其中主要从环境角度考虑的是（单选，填字母：A .座面、扶手和头枕的高度可调节；B .靠背可折叠；C .座椅有足够的强度和稳定性）。
（2）座面、扶手和头枕可调节，实现了人机关系的（单选，填字母：A .高效；B .安全；C .舒适）目标。
（3）确定座面高度H的调节范围时，主要考虑使用者站立时（单选，填字母：A .鞋底到膝盖的尺寸；B .鞋底到臀部的尺寸）范围。
（4）图中连接处采用的连接方式是（单选，填字母：A .铰连接；B .刚连接）。
（5）企业制造出样品后进行了试验，下面是其中的四个项目（施加力的位置和方向见图）。首先，将座椅放在试验台上，限制五星脚的水平移动，进行A，B试验项目：
A 在座面的中间施加冲击力；

B 在座面上放置一定量的重物，并在靠背的中间施加推力。

然后，用压板将五星脚固定在试验台上，进行C，D试验项目：

C 在靠背的中间施加推力；

D 在扶手的中间施加压力。

试验中测试座椅稳定性的项目是。
（6）若测试发现座椅的稳定性不够，合理的改进措施是（单选，填字母：A .减小H₁；B .减小H₂；C .增大W₁；D .增大W₂）。

如图所示是某款水杯的示意图，请据图回答以下问题：

图1

（1）图2中橡胶带与连接件的连接方式是（A .刚链接；B .铰连接）
图2
（2）橡胶圈主要实现了人机关系的、（A .高效；B .安全；C .健康；D .舒适）目标。
（3）以下装配流程中，最合理的是。

A . 将连接件1安装在金属片上→将橡胶带安装在橡胶圈上→将橡胶圈安装在连接件1上→将连接件2安装在连接件1上 B . 将金属片安装在橡胶圈上→将橡胶圈安装在连接件1→安装橡胶带→安装连接件2 C . 将金属片安装在橡胶圈上→将橡胶带安装在橡胶圈上→安装连接件1→安装连接件2
（4）图1中箭头所指处下方有一个垫圈（嵌在杯内，外部无法看到），请问这个垫圈是（A .平垫圈；B .弹簧垫圈；C .密封垫圈），其作用是（A .防止水漏出；B .帮助旋紧杯盖；C .放置杯盖因晃动而松动；D .缓冲，防止背身受到撞击）

通用技术小组同学在设计制作小椅子的过程中，对他们的方案进行了优化，方案甲优化后成为方案乙，这种优化主要是（）

A . 功能优化 B . 结构优化 C . 材料优化 D . 外观优化

要设计一辆适合儿童使用的三轮自行车，你认为归结起来在设计分析时应该考虑的因素为（）

A . 环保、经济、安全 B . 人、物、环境 C . 美观、实用、经济 D . 结构、稳定、功能
