任务二 明确设计要求及编写设计计划 知识点题库

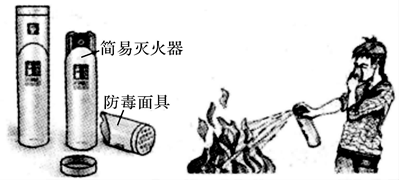

某设计师查阅相关数据后，发现火灾中大多数人死亡的原因是吸入毒性气体。于是他设计了如图所示的消防装置，由简易灭火器和防毒面具组成，既能灭火又能保护使用者。请回答小题。

小通设计了如图所示的充电器专用插座，其外壳呈碗状，上面有顶盖。可对顶盖上的多个小电器充电，而将充电器隐藏在顶盖下。请回答问题。

学校自行车停放点场地小，许多同学乱停乱放。晚来的同学经常无法停放自行车，学校希望同学们提出合理的解决方案。请完成问题。

某设计师查阅相关数据后，发现火灾中大多数人死亡的原因是吸入毒性气体。于是他设计了如图所示的消防装置，由灭火器和防毒面具组成，既能灭火又能保护使用者。请回答下面两题。

某儿童玩具厂要设计生产如图所示的电动玩具车，会受到诸多因素的限制．以下并不是设计所受限制的是（   ）

如图所示的开瓶器不仅轻巧易用，而且外形极像易拉罐的拉环，下列关于该开瓶器的设计说法错误的是（  ）

如图所示是一款便携式支架投影幕，在搬运过程中，图中的支撑柱与幕布下杆之间的构件1发生严重损坏，不能实现原有功能。已知支撑柱直径为40mm，幕布下杆上有连接孔，直径为8mm。请重新设计构件1，设计要求如下：

A 材料为厚3mm的钢板

B 构件1能沿支撑柱上下调节，并可固定在任意高度上

C 构件1能够与幕布下杆连接，且连接可拆卸

D 构件1上有握手处且符合人机关系的舒适目标

请根据上述设计要求，完成以下任务：

如图(b)所示为小王同学卧室床头的壁灯。由于卧室增添了一张书桌，须将床的位置向左移动50cm。此时发现壁灯的位置在床与书桌之间，距离床的位置为50cm，距离书桌的位置40cm(如图a所示)，无法正常使用壁灯。于是小王想更换壁灯原有的固定连接杆，设计成可左右水平转动并能伸长距离的壁灯，可用于在书桌阅读使用，也可用于床上阅读使用。请你帮助小王设计一个连接杆，使壁灯能实现左右转动并能伸长距离。设计要求如下：

a.实现壁灯左右方向转动，调节方便

b.实现壁灯能向左伸长至床，向右伸长至书桌

c.不改变壁灯底座原来的安装位置

d.主要材料采用2mm的钢板

请根据描述和设计要求完成以下任务：

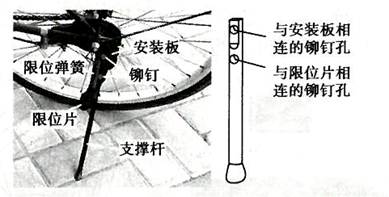

小明发现他的自行车支撑杆长度不能调节（如图所示），在不平整的地面上停放时，自行车容易翻倒，他想把支撑杆改成可伸缩结构以适应不同的地面。经过测量，支撑杆长度为290mm，两个铆钉孔直径均为φ5mm，中心间距为40mm，与安装板连接的铆钉孔中心到上端的距离为10mm。现请你帮助小明设计一款可伸缩的支撑杆，设计要求如下：

A.支撑杆的长度在270～350mm范围内连续可调，调节方便、可靠；

B.支撑杆与限位片。安装板之间的连接结构保持不变；

C.主要材料采用钢材，辅助材料自选；

D.支撑杆的形状不限。

请根据描述与设计要求完成以下任务：

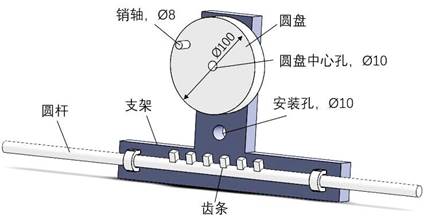

如图所示为常见的直线往返运动机构。Ø100 的圆盘通过Ø8 的中心孔与电动机转轴（未画出） 相连，中心孔距离支架上端 80mm，圆盘上的销轴直径为Ø8。圆杆中间部分为齿条结构，齿条部分长 100mm。支架上有一个Ø10 的安装孔，距离圆杆 20mm。请设计一个连接销轴、支架与圆杆齿条部分的连接结构，当电机驱动圆盘逆时针转动时，连接结构在销轴的带动下，通过与齿条的部分的连接传动，实现圆杆的左右往返运动。设计要求如下：

A.能实现圆杆的左右往返运动；

B.通过圆盘的逆时针转动实现圆杆的左右往返运动；

C.结构简单，拆卸方便；

D.材料为钢板。

小明发现下雨天雨伞放地上，水会打湿地面；他想在家里的楼梯扶手(如图a所示)上设计一个架子用于挂湿漉漉的雨伞，雨伞的长度如图b所示，架子底部放置一个如图c所示的塑料盆，用于接雨伞滴下来的水。

现请你帮助小明设计一款架子，设计要求如下：

A.能有效地固定在Φ80的圆形扶手钢管(钢管跟水平面有一定角度的倾斜)上，不允许在扶手上加工；

B.能将图b中的雨伞挂在该架子上；

C.能将图c中的塑料桶放置在该架子上，方便取放；

D.主要材料采用钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

疫情期间，小明想利用木质门框，为弟弟制作一个简易单杠。设计了如图a所示的支架，左右各一个安装在木门框上，用直径为24mm钢管置于支架上形成简易单杠，请完成以下任务：

小李在学习了通用技术后，准备用自己所学知识和技能，为正处于学步期的妹妹设计一辆手推式学步车（如图所示），下列不属于该学步车设计限制因素的是（     ）

某设计师查阅相关数据后，发现火灾中大多数人死亡的原因是吸入毒性气体。于是他设计了如图所示的消防装置，由灭火器和防毒面具组成，既能灭火又能保护使用者。请回答下列各题。

小明发现妈妈经常为衣服晒不到太阳而发愁，于是小明决定根据自家窗户为平拉窗(如图所示)的特点设计一个窗框晾衣架。经测量平拉窗窗框的尺寸为62mm×30mm(长×宽)。请你帮助小明完成窗框晾衣架装置的设计，设计要求如下：

A．固定在铝合金窗框上，不能对窗框作任何加工；

B．安装方便、牢固可靠，不用时可拆卸；

C．晾衣杆选用直径为35mm的不锈钢管，安装拆卸方便，最少可安装3根；

D．主要材料采用2mm的钢板，其他所需材料和零件自选。

请根据描述和设计要求，完成以下任务：

小明发现疫情期间学校洗手间的洗手液是手压式的，容易交叉感染不安全，想设计改装成感应电动式的，电路部分已经设计安装完成，与洗手液按压头的连接部分也已完成(如图1)，按压头连接部分已被限定只在竖直方向上下运动。请你帮忙设计传动结构，实现按压头连接件与它正上方的减速电动机的连接，电动机转动带动按压头连接件上下运动。电动机转轴头部的形状尺寸如图2所示。具体设计要求如下：

a．实现电动机与按压头连接件的可靠连接；

b．电动机转一圈实现一次按压动作；

c．电动机转圈按压头连接件 上下运动 10mm；

d．主要材料为2mm厚钢板，辅助材料自选。

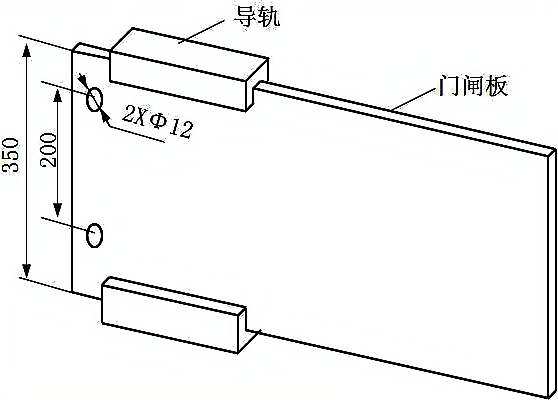

如图1所示为小明设计的高铁检票口结构示意图，主要由检票口、门闸柜、门闸板等部分组成。检票口门闸在每一次检票成功之后放行一次。门闸板驱动部分（如图2）由装在门闸柜内部的导轨及门闸板构成，门闸板的伸出和收回由电机（如图3）驱动，请你根据题目要求帮助小明设计电机与门闸板的机械传动部分，设计要求如下：

A．传动部分能带动门闸板左右移动，实现门闸板的伸出和收回；

B．采用小型减速电机驱动，要求电机转动一圈完成一次伸出和收回；

C．门闸板从门闸柜伸出的长度至少30cm；

D．材料自选。

图1

图2

图3

如图1所示是普通的的学习桌，使用时桌面上的书本、文具等摆放零乱占地方，小明准备用图2中的台板，固定在书桌上，台板与书桌间竖直放置书本，台板上面放文具。已知台板下部钢管尺寸为（直径×长度）Φ25mm×190mm，书桌面板厚度为20mm，书的高度为185～295mm。请你帮助小明设计一个连接件将台板固定在书桌后面的面板上，制作连接件的材料为钢材，配件自选。设计要求如下：

图 1

图 2

A、连接件上端与台板的钢管相连接，下端固定在书桌后面的面板上

B、台板高度位置能连续调节，调节方便、固定可靠

C、竖直放置的书本取放方便；

D、不允许对书桌面板和钢管钻孔，连接件安装、拆卸方便

E、连接件具有足够的强度，结构简单。

请根据描述和设计要求完成以下任务：

小明在通用实践室进行弯折操作时，发现具体角度的弯折操作比较困难，于是他用钢块设计并制作了如图1所示的弯折模具，可以实现90°、60°、30°角度的弯折（如图2所示）。请完成以下任务：

图 1

图 2

我校是省属文明学校，校园环境优美、典雅，但是存在一些不足，如校园内的许多绿地、林荫下没有椅、櫈（园椅或园櫈）可座，同学只好站着或席地而座。通过通用技术课程的学习，请你运用所学的有关技术设计方面的知识，请你为我校设计制作一张人机关系合理的园椅或园櫈。
