1 传感器及其工作原理 知识点题库

许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是(　　)
①温度传感器 ②光传感器　③声音传感器 ④热传感器

下列说法中不正确的是（　　）

图示是“加速度计”的原理图．水平支架A、B固定在待测物体上，小球穿在A、B间的水平光滑金属杆上，将轻质弹簧一端固接于支架A上，另一端与小球相连，其下的滑动臂可在滑动变阻器上自由滑动．随着系统沿AB方向做变速运动，滑块在支架上相对AB中点发生位移，并通过电路转换为电信号从1、2两接线柱输出．已知小球的质量为m ， 弹簧的劲度系数为k ， 电源电动势为E ， 内阻为R ， 滑动变阻器总阻值R=4R ， 有效总长度为L ． 当待测系统静止时，滑动臂P位于滑动变阻器的中点，取A→B方向为正方向．

​

如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确的是（　　）

传感器是能将感受到的物理量（如力、热、光、声等）转换成便于测量量（一般是电学量）的一种元件，在自动控制中有相当广泛的应用，如图所示的装置是一种测定液面高度的电容式传感器，金属芯线与导电液体构成一个电容器，从电容C大小的变化情况就能反应出液面高度h的高低情况，则二者的关系是（　　）

以下家用电器中利用了温度传感器的是（　　）

关于干簧管，下列说法正确的是(  )

如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是(    )

如图甲所示的电路中，理想变压器原、副线圈匝数比为10:1，副线圈接有电压表、光敏电阻R(其阻值随光强增大而减小)、“12V、6W”的小灯泡D。电流表、电压表均为理想电表。原线圈接入如图乙所示的正弦交流电压u ， 下列说法正确的是（  ）

办公大楼的大门能“看到”人的到来或离开而自动开或关，利用的传感器是(  )

全自动洗衣机中的排水阀是由程序控制器控制其动作的，当进行排水和脱水工序时，控制铁芯1的线圈通电，使铁芯2运动，从而牵引排水阀的阀门，排除污水(如图所示)．以下说法中正确的是(  )

①若输入的控制电流由a流入，由b流出，则铁芯2中A端为N极，B端为S极

②若输入的控制电流由a流入，由b流出，则铁芯2中A端为S极，B端为N极

③若a、b处输入交变电流，铁芯2不能被吸入线圈中

④若a、b处输入交变电流，铁芯2仍能被吸入线圈中

如图甲所示为某工厂成品包装车间的光传感记录器，光敏电阻R₁能接收到发光元件A发出的光，R₂为定值电阻，每当工件挡住A发出的光，光传感器B就输出一个电信号（挡光时间忽略不计），并经信号处理器处理后在屏幕显示出电信号与时间的关系，如图乙所示．若传送带保持匀加速运动，每个工件均相对传送带静止，且相邻工件间距依次为7.5、15.0、22.5、30、…（单位：cm）．则当工件挡住A发出的光时，光传感器就输出一次电压（选填“高”或“低”），工件的加速度的大小为 m/s² ．

压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图（b）所示，下列判断正确的是（  ）

在生活中，许多地方都应用了传感器，像路灯的自动控制就要用到（   ）

金属热电阻是一种常见的温度传感器，常用的一种金属热电阻是用铂制成，温度升高时，其电阻会（选填“增大”或“减小”）。电饭锅中应用了温度传感器，它的主要元件是感温铁氧体，它的特点是：常温下具有铁磁性，能够被磁体吸引，但温度上升到约103℃时，就失去，这个温度在物理学中称为该材料的“居里温度”。

传感器的使用使我们的生活更加方便、安全和舒适。家用全自动洗衣机设有多段式水位自动感应装置，该装置一般采用的是（　　）

在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干。手靠近干手机能使传感器工作，是因为(   )

通常当人走向银行门口时，门就会自动打开，是因为门上安装的传感器是（   ）

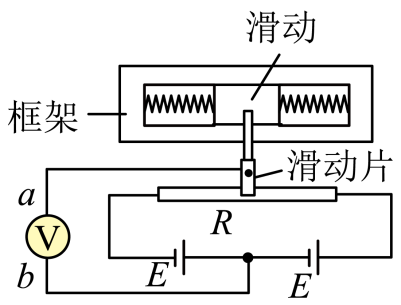

如图所示，某同学设计了一个加速度计：较重的滑块可以在光滑的框架中平移，滑块两侧用两劲度系数相同的轻弹簧与框架连接；R为滑动变阻器，其滑动片与滑块固定联接；两个电池的电动势均恒为E，内阻不计。按图连接电路后，电压表指针的零点位于表盘中央，此时两弹簧均为原长，滑动片恰好在变阻器的中间位置。已知滑动片与变阻器任一端之间的电阻值都与其到这端的距离成正比，当a端的电势高于b端时电压表的指针向零点右侧偏转。将此加速度计固定在运动的物体上，物体沿弹簧方向运动。下列说法正确的是（   ）

关于传感器，下列说法正确的是（   ）
