利用光敏电阻制作的光传感器，记录了传送带上工作的输送情况，如图1所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图2所示，若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是（　　）

A . 传送带运动的速度是0.1 m/S B . 传送带运动的速度是0.2 m/S C . 该传送带每小时输送1200个工件 D . 该传送带每小时输送7200个工件

计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘信息时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再经过计算机显示出相应信息．如果光敏电阻自动计数器的示意图如图所示，其中R₁为光敏电阻，R₂为定值电阻，此光电计数器的基本工作原理是（　　）

A . 当有光照射R₁时，处理系统可获得高压也可获低压 B . 当有光照射R₁时，处理系统一定获得低压 C . 信号处理系统每获得一次低电压就计数一次 D . 信号处理系统每获得一次高电压就计数一次

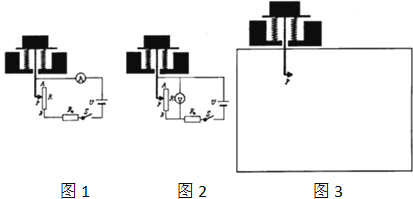

育才中学科技小组的小明同学自行设计了一个地磅，其原理如图1所示．设电源两端电压U恒为定值，R₀为定值电阻，滑动变阻器的总电阻为R、总长度为L ，滑动触头与托盘固联，开始时触头位于变阻器最上端A，并能随轻弹簧一起上下滑动．已知滑动变阻器的电阻与其接入电路的长度成正比；当对地磅施加压力F时，弹簧的长度会缩短L ．请回答：

（1）定值电阻R₀的作用是．
（2）电流表的示数与待测物体质量m之间的关系式为；此地磅的刻度特点是．
（3）有同学建议小明将原理图改为图2所示，你认为这样改（填“好”或“不好”）.
（4）请你在图2的基础上，在图3的方框里画出你改进后的电路图，这样的好处是什么？

如图所示为包含某逻辑电路的一个简单的电路图，L为小灯泡．光照射电阻R′，其阻值将变得远小于R接入电路的阻值，无光照射R′其阻值将变得远大于R接入电路的阻值．

（1）该逻辑电路是门电路（选填“与”、“或”、“非”）．
（2）当电阻R′到光照射时，小灯泡L将（选填“发光”、“不发光”）．

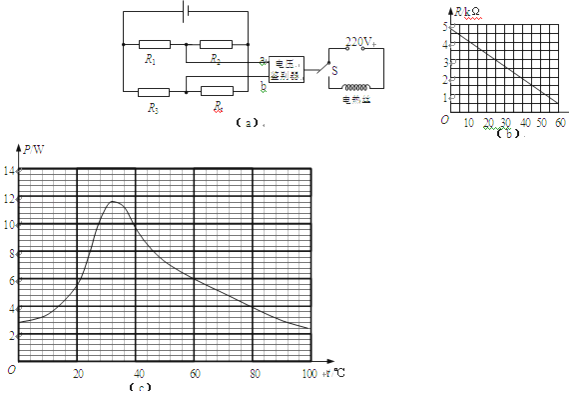

在实际应用中有多种自动控温装置，以下是其中两种控温装置：图（a）为某自动恒温箱原理图，箱内的电阻R₁=2kΩ，R₂=1.5kΩ，R₃=4kΩ，R_t为热敏电阻，其电阻随温度变化的图象如图（b）所示．当a、b两点电势U_a＜U_b时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当U_a＞U_b时，电压鉴别器会使S断开，停止加热

（1）则恒温箱内的稳定温度为℃；恒温箱内的电热丝加热时R_t的取值范围为．
（2）有一种由PTC元件做成的加热器，它产生的焦耳热功率P_R随温度t变化的图象如图（c）所示．该加热器向周围散热的功率为P_Q=k（t﹣t₀），其中t为加热器的温度，t₀为室温（本题中取20℃），k=0.1W/℃．
①当P_R=P_Q时加热器的温度即可保持稳定，则该加热器工作的稳定温度为℃；
②某次工作中，该加热器从室温升高至稳定温度的过程中，下列温度变化过程用时最短的是
（A）20℃～24℃（B）32℃～36℃（C）48℃～52℃（D）60℃～64℃

如图所示是火警报警装置的一部分电路示意图，其中R₂是半导体热敏传感器，它的阻值随温度升高而减小，a、b接报警器，则（　　）

A . R₂处发生火情时，电流表示数变小 B . R₂处发生火情时，电流表示数不变 C . 当a、b两点间电压显著变大，报警器开始报警 D . 当a、b两点间电压显著变小，报警器开始报警

关于传感器的说法错误的是（　　）

A . 电冰箱和电饭煲中用到温度传感器 B . 空调机中用到温度和湿度传感器 C . 电视机遥控器中用到红外传感器 D . 照相机摄像机中用到温度传感器

金属铂的电阻值对温度高低非常敏感，如图中可能表示金属铂电阻的U－I图线是( )

A .

B .

C .

D .

如图所示为某商厦安装的光敏电阻自动计数器的示意图。其中A为光源，B为由电动机带动匀速运行的自动扶梯，R₁为光敏电阻，R₂为定值电阻。每当扶梯上有顾客经过，挡住由A射向R₁的光线时，计数器就计数一次。此光计数器的基本工作原理是（）

A . 当有光照射R₁时，信号处理系统获得低电压 B . 当有光照射R₁时，信号处理系统获得高电压 C . 信号处理系统每获得一次低电压就计数一次 D . 信号处理系统每获得一次高电压就计数一次

下列用电器中，应用了温度传感器的是( )

A . 电视机的遥控器 B . 天黑自动开启的路灯 C . 夜间有声音时就亮的楼梯灯 D . 家用电冰箱

光敏电阻能将光信号转化为电信号是因为（）

A . 光照强度发生变化时，光敏电阻的阻值也发生变化 B . 光照强度发生变化时，光敏电阻的体积也发生变化 C . 光照强度发生变化时，光敏电阻的长度也发生变化 D . 光照照度发生变化时，光敏电阻的横截面积也发生变化

类人型机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是（）

A . 是力传感器 B . 是光传感器 C . 是温度传感器 D . 是声音传感器

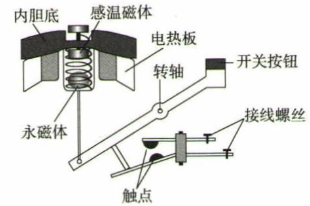

如图所示是电饭锅的结构图，如果感温磁体的“居里温度”为103℃，下列说法中正确的是（）

A . 常温下感温磁体具有较强的磁性 B . 当温度超过103℃时，感温磁体的磁性较强 C . 饭熟后，水分被大米吸收，锅底的温度会超过103℃，这时开关按钮会自动跳起 D . 常压下只要锅内有水，锅内的温度就不可能达到103℃，开关按钮就不会自动跳起

传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是（）

A . 给货车称重的地磅使用了光传感器 B . 酒店大厅的自动门使用了力传感器 C . 空调的控温系统使用了温度传感器 D . 夜间自动打开的路灯使用了红外线传感器

每当地震发生后，各路救援人员及时赶赴灾区，与死神抢时间，争分夺秒抢救被埋人员。有些救援队借助“生命探测仪”可以发现被深埋在废墟中的人员，根据所学知识，你认为“生命探测仪”可能用到了（）

A . 红外线传感器 B . 压力传感器 C . 振动传感器 D . 电容传感器

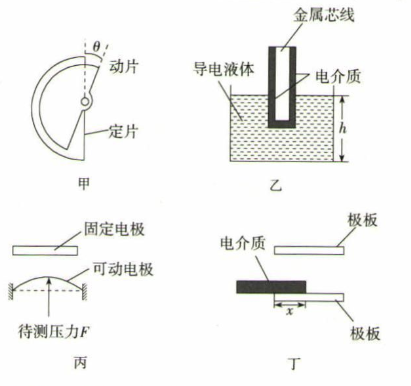

电容式传感器是用来将各种非电学物理量转变为电学物理量的装置。如图是四种电容式传感器的示意图，关于这四个传感器的作用，下列说法正确的是( )

A . 甲图的传感器可以用来测量角度 B . 乙图的传感器可以用来测量液面的高度 C . 丙图的传感器可以用来测量压力 D . 丁图的传感器可以用来测量速度

医生将非接触式测温仪靠近但不接触病人额头，即可测得病人体温，这类测温仪利用的传感器是（）

A . 声音传感器 B . 红外线传感器 C . 气体传感器 D . 压力传感器

如图所示是温度自动报警器的工作原理图，图中1是电磁铁、2是衔铁，3是触点.4是水银温度计(水银导电)。则下列说法正确的是( )

A . 温度高于警戒温度时，电铃不报警.指示灯亮 B . 温度低于警戒温度时，电铃报警.指示灯熄灭 C . 温度高于警戒温度时，电铃报警、指示灯亮 D . 温度低于警戒温度时，电铃不报警.指示灯亮

如图是电饭锅的结构图，如果感温磁体的“居里温度”为103℃时，下列说法中正确的是（）

A . 常温下感温磁体具有较强的磁性，能自动吸起永磁体，通电加热 B . 当温度超过103℃时，感温磁体的磁性消失，弹簧推动杠杆断开触点 C . 饭熟后，水分被大米吸收，锅底的温度会超过103℃，这时开关按钮不会跳起 D . 常压下只要锅内有水，锅内的温度不可能达到103℃，开关按钮就不会自动跳起

传感器担负着信息的采集任务，在自动控制中发挥着重要作用。例如温度传感器，可将温度转换为电信号。制作温度传感器的材料有热敏电阻和金属热电阻两种。

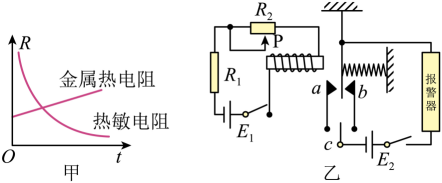

（1）某研究性学习小组为探究这两种电阻特性而进行了如下实验，分若干次向烧杯中倒入开水，测量不同温度下两种电阻的阻值，根据实验数据描绘出它们的阻值R随温度t变化的图像如图甲所示，由图可知，热敏电阻在温度上升时导电能力（选填“增强”或“减弱”）；相对金属热电阻而言，热敏电阻对温度变化的影响更（选填“敏感”或“不敏感”）；
（2）该小组利用热敏电阻 $\text{[math]}$ 作为传感器制作的简单自动报警器线路图如图乙所示，则：
①为了使温度过高时报警器铃响， $\text{[math]}$ 应接在（选填“a”或“b”）；
②若使启动报警的温度提高些，应将滑动变阻器滑片Р点向（选填“左”或“右”）移动；
③直流电源 $\text{[math]}$ 电动势为18V（内阻不计），热敏电阻 $\text{[math]}$ 达到100℃电阻大小为600Ω。流过热敏电阻 $\text{[math]}$ 的电流超过 $\text{[math]}$ 时就会报警， $\text{[math]}$ 为10mA，则滑动变阻器应选择。（填正确选项前的字母）
A． $\text{[math]}$ B． $\text{[math]}$ C． $\text{[math]}$
