第六章 传感器 知识点题库

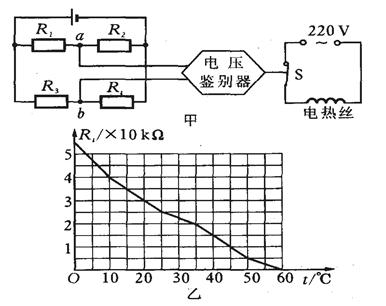

图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R₁="20" kΩ,R₂ ="10" kΩ,R₃ ="40" kΩ,R_t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U_ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U_ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（   ）

下列说法中正确的是（　　）

动圈式话筒和磁带录音机都应用了电磁感应现象，图1是话筒原理图，图2是录音机的录音、放音原理图，由图可知不正确的是（　　）

传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是(  )

下列说法正确的是（  ）

夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费．科研人员利用“光敏”材料制成“光控开关”﹣﹣天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”﹣﹣当有人走动发出声音时自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”．这种“聪明”的电路是图中的（  ）

为了测定气垫导轨上滑块的加速度，滑块上安装了宽度为3.0cm的遮光板，如图所示，滑块在牵引力作用下先后匀加速通过两个光电门，配套的数字毫秒计记录了遮光板通过第一个光电门的时间为△t₁=0.30s，通过第二个光电门的时间为△t₂=0.10s，滑块经过第一个光电门的速度大小；滑块经过第二个光电门的速度大小．若遮光板从开始遮住第一个光电门到开始遮住第二个光电门的时间为△t=3.0s．则滑块的加速度大小，两个光电门之间的距离大小是．（结果保留一位有效数字）

通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器（   ）

街道旁的路灯利用半导体的电学特性制成了白天自动熄灭，夜晚自动点亮的装置，该装置的工作原理是应用了半导体的（   ）

压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断竖直升降机运动状态的装置，其工作原理图如图甲所示，将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动的过程中，电流表示数如图乙所示，已知升降机静止时电流表的示数 。下列判断正确的是（   ）

                   甲                        乙

遥控器能调换电视机频道，利用的是光传感器。下列属于应用这类传感器的是（   ）

酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾。酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（      ）

为制作电子吊秤，物理小组找到一根拉力敏感电阻丝，拉力敏感电阻丝在拉力作用下发生微小形变(宏观上可认为形状不变)，它的电阻也随之发生变化，其阻值 R 随拉力F变化的图象如图(a)所示，小组按图(b)所示电路制作了一个简易“吊秤”。电路中电源电动势E = 3V，内阻r =1Ω；灵敏毫安表量程为10mA ，内阻R_g=50Ω；R₁是可变电阻器，A、B两接线柱等高且固定。现将这根拉力敏感电阻丝套上轻质光滑绝缘环，将其两端接在A、B两接线柱上。通过光滑绝缘滑环可将重物吊起，不计敏感电阻丝重力，具体步骤如下：

步骤a：滑环下不吊重物时，闭合开关，调节可变电阻R₁ ， 使毫安表指针满偏；

步骤b：滑环下吊已知重力的重物G，测出电阻丝与竖直方向的夹角为θ；

步骤c：保持可变电阻R₁接入电路电阻不变，读出此时毫安表示数 I；

步骤d：换用不同已知重力的重物，挂在滑环上记录每一个重力值对应的电流值；

步骤e：将电流表刻度盘改装为重力刻度盘。

机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯。下列有关该机器人“眼睛”的说法中正确的是(   )

气体传感器利用物质的化学反应将某种气体的浓度转换成电信号输出，如图所示，B为将可燃气体或有毒气体浓度转换为电信号的传感器，简称电子鼻.有如下器材：U=220V的电源、排风扇M、继电器G、控制电源A、控制开关S.请设计一个家用自动排烟电路，并在图中完成连线 .

如图甲所示，为热敏电阻的R－t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω。当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计。图中的“电源”是恒温箱加热器的电源。则

交流电压表有一定的量度范围，它的绝缘能力也有限，不能直接连到电压过高的电路。用变压器把高电压变成低电压再接到交流电压表上，这个问题就解决了，这样的变压器叫做电压互感器.还有另一种叫做电流互感器，可以用小量程的电流表测量大电流。下列图像中接线正确的是（   ）

传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同，电热水壶有水烧干自动断电装置，电热水壶内实现这一功能的传感器是（　　）

力传感器是高中物理实验中常见的一种传感器，它通过敏感元件把待测力这一物理量转化为相应的电信号来进行测量。

传感器是把非电学量（如速度、温度、压力等）的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用。有一种测量人的体重的电子秤，其测量部分的原理图如图中的虚线框所示，它主要由压力传感器R（电阻值会随所受压力大小发生变化的可变电阻）和显示体重大小的仪表A（实质是理想电流表）组成。压力传感器表面能承受的最大压强为1×10⁷Pa，且已知压力传感器R的电阻与所受压力的关系如表所示。设踏板和压杆的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V，取g=10m/s²。请作答：

压力F/N	0	250	500	750	1 000	1 250	1 500	…
电阻R/Ω	300	270	240	210	180	150	120	…
