5 电能的输送 知识点题库

中国已投产运行的1000 kV特高压输电是目前世界上电压最高的输电工程．假设甲、乙两地原来用500kV的超高压输电，输电线上损耗的电功率为P．在保持输送电功率和输电线电阻都不变的条件下，现改用1000 kV特高压输电，若不考虑其他因素的影响，输电线上损耗的电功率将变为（）

水力力电具有防洪、防旱、减少污染多项功能，是功在当代，利在千秋的大事，现在水力发电已经成为我国的重要能源之一。某河流水流量为40m³/s ， 现在欲在此河段上筑坝安装一台发电功率为1000kW的发电机发电，采用高压输电，高压输电线的总电阻为5Ω ， 损耗总功率的5%。求：

一小型发电机通过升压、降压变压器把电能输送给用户，已知发电机的输出功率为为50kW，输出电压为500V，升压变压器原、副线圈匝数比为1：5，两个变压器间的输电导线的总电阻为15Ω，降压变压器的输出电压为220V，变压器本身的损耗忽略不计，在输电过程中电抗造成电压的损失不计，求：

远距离输电时，为了减少输电线上消耗的电功率，有两个途径；．

一座小型发电站的输出功率是20kW，输电线路总电阻是5Ω.

某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×10⁶kW，现用500kV电压输电，则下列说法正确的是（ ）

如图所示为远距离交流输电的简化电路图，发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I₁ ， 其末端间的电压为U₁ ． 在输电线与用户间连有一理想变压器，流入用户端的电流为I₂ ． 则（   ）

如图所示为某发电站向某用户区供电的输电原理图，T₁为匝数比为n₁：n₂的升压变压器,T₂为匝数比为n₃：n₄的降压变压器。若发电站输出的电压有效值为U₁ ， 输电导线总电阻为R，在某一时间段用户需求的电功率恒为P₀ ， 用户的用电器正常工作电压为U₂ ， 在满足用户正常用电的情况下，下列说法正确的是（     ）

小型发电站为某村寨110户家庭供电，输电原理如图所示，图中的变压器均为理想变压器，其中降压变压器的匝数比n₃：n₄＝50：1，输电线的总电阻R＝10Ω。某时段全村平均每户用电的功率为200W，该时段降压变压器的输出电压为220V。则此时段(   )

某发电站采用高压输电向外输送电能。若输送的总功率为P₀ ， 输电电压为U，输电导线的总电阻为R。则下列说法正确的是(    )

在远距离输电时，输送的电功率为P ， 输电电压为U ， 所用导线电阻率为ρ ， 横截面积为S ， 总长度为L ， 输电线损耗的电功率为P′ ， 用户得到的电功率为P_用 ， 则P′、P_用的关系式正确的是（    ）

中国已投产运行的1000kV特高压输电，是目前世界上电压最高的输电工程。假设甲、乙两地原来用500kV的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1000kV特高压输电，不考虑其他因素的影响。则（   ）

某同学模拟“远距离输电”，将实验室提供的器材连接成如图所示的电路，A、B为理想变压器，灯L₁、L₂相同且阻值不变。保持理想变压器A的输入电压不变，当开关S断开时，灯L₁正常发光。则（   ）

如图所示，某水电站发电机的输出功率为100kW，发电机的电压为250V，通过升压变压器升高电压后向远处输电，输电线总电阻为8Ω，在用户端用降压变压器把电压降为220V。若输电线上损失的功率为5kW，不计变压器的损耗。求：

在电能输送过程中，若输送的电功率一定，则在输电线上损失的电功率（　　）

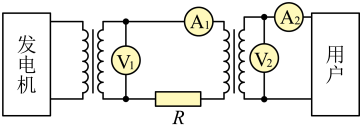

如图所示，在远距离输电时，发电厂发电机的输送电功率为P₁ ， 输出电压为U₁ ， 发电厂至用户的输电导线的总电阻为R，通过输电导线的电流为I，输电线上损失的电功率为P'，输电线末端的电压为U₂ ， 用户得到的电功率为P₂。则下列关系式正确的是(     )

如图所示，某学校有一台应急备用发电设备，内阻不计。升压变压器原、副线圈的匝数比为n₁： n₂=1 ： 4，降压变压器原、副线圈的匝数比为n₃：n₄=4：1，输电线总电阻为r=4Ω，其他导线电阻可忽略不计。全校有22间教室，每间教室安装“220 V 40 W"的电灯6盏，要求所有的电灯都正常发光，求：

远距离输电线路的示意图如图甲所示，发电机输出电压随时间的变化关系如图乙所示。下列说法正确的是(    )

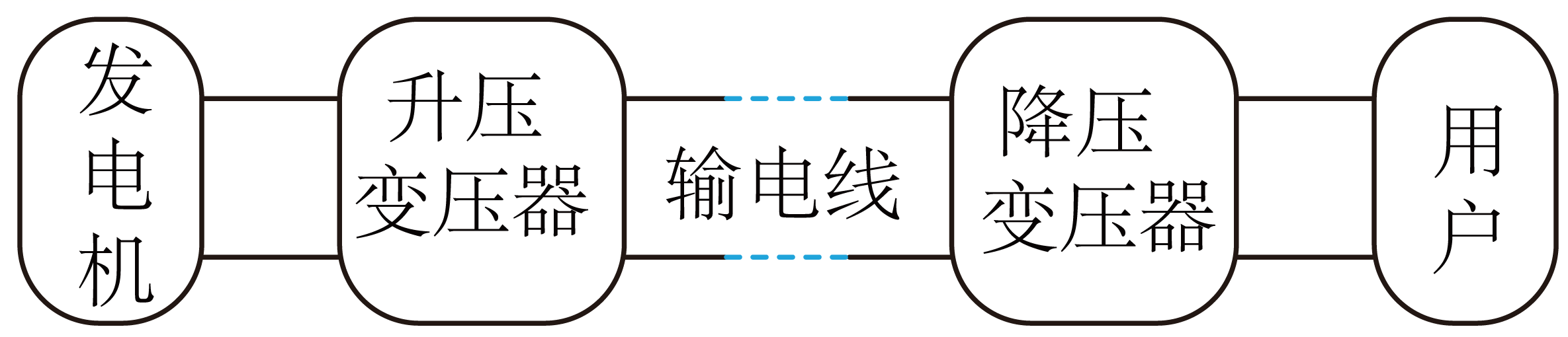

如图，发电机发出的电先通过升压变压器，再通过高压输电线路把电能输送到远处村寨附近的降压变压器，经降低电压后再输送至村寨中各用户，设发电机输出电压稳定，变压器都是理想的，随着村寨中接入电路的用电器的增加，则下列说法正确的是（   ）

如图为某水电站远距离输电的原理图。升压变压器的原副线圈匝数比为 ， 输电线总电阻为R，升压变压器和降压变压器均为理想变压器，发电厂输出的电压恒为U，若由于用户端负载变化，使发电厂输出功率增加了。下述错误的是（   ）
