选修3-2 知识点题库

如图所示为一正弦交变电压随时间变化的图像，由图可知（）

A . t=0.01 s时线框的磁通量最大 B . 用电压表测量该交流电压时，读数为311 V C . 交变电流的频率为50HZ D . 将它加在电容器上时，电容器的耐压值必须大于311 V

如图所示，若套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ，则关于线圈的感应电流及其方向（从上往下看）是（）

A . 有顺时针方向的感应电流 B . 有逆时针方向的感应电流 C . 先逆时针后顺时针方向的感应电流 D . 无感应电流

如图，光滑绝缘的水平面桌面上有一边长为L、电阻为R的正方形导体框 $\text{[math]}$ 匀强磁场区域宽度为2L、磁感应强度为B、方向垂直桌面向下 $\text{[math]}$ 导体框的一边跟磁场边界平行，在外力作用下以恒定速度v穿过磁场 $\text{[math]}$ 下列说法正确的是 $\text{[math]}$ $\text{[math]}$

A . 穿过磁场过程，外力做的功为 $\text{[math]}$ B . 穿过磁场过程，导体框产生的焦耳热为 $\text{[math]}$ C . 进入磁场过程，通过导体框某一横截面的电量为 $\text{[math]}$ D . 进入和离开磁场过程，通过导体框的电流大小都为 $\text{[math]}$ ，且方向相同

如图所示，磁感应强度为B的匀强磁场垂直于纸面，边长为a的正方形线框与磁场垂直，且一条对角线与磁场边界重合．则通过线圈平面的磁通量为（）

A . $\text{[math]}$ B . Ba C . Ba² D . 2Ba

如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D₁、D₂是两个完全相同的灯泡，E是一内阻不计的电源．t=0时刻，闭合开关S，经过一段时间后，电路达到稳定，t₁时刻断开开关S，.I₁、I₂分别表示通过灯泡D₁和D₂的电流，规定图中箭头所示的方向为电流正方向，以下各图中能定性描述电流I随时间t变化关系的是( )

A .

B .

C .

D .

下列说法中正确的是，感应电动势的大小 ( )

A . 跟穿过闭合电路的磁通量变化率成正比 B . 跟穿过闭合电路的磁通量的变化大小有关系 C . 跟穿过闭合电路的磁通量的变化快慢有关系 D . 跟电路的电阻大小有关系

如图所示，电阻不计的“∠”形导轨ADC垂直于磁场固定在匀强磁场中，电阻与长度成正比的导体棒MN与导轨保持良好接触并向右匀速运动，则导体棒与导轨组成的闭合回路中的感应电动势（填“增大”“不变”或“减小”），感应电流（填“增大”“不变”或“减小”）。

如图甲所示，边长为L=0.1m的10匝正方形线框abcd处在变化的磁场中，在线框d端点处开有一个小口，d、e用导线连接到一个定值电阻上，线框中的磁场随时间的变化情况如图乙所示(规定垂直纸面向外为磁场的正方向)，下列说法正确的是（）

图片_x0020_481461416

A . t=3s时线框中的磁通量为0.03Wb B . t=4s时线框中的感应电流大小为零 C . t=5s时通过线框中的电流将反向 D . t=8s时通过线框中电流沿逆时针方向

单匝闭合线框在匀强磁场中绕垂直于磁场方向的轴匀速转动，在转动过程中，穿过线框中的最大磁通量是 $\text{[math]}$ ,最大感应电动势为 $\text{[math]}$ ，下列说法中正确的是( )

A . 线框转动的角速度为 $\text{[math]}$ B . 当穿过线框的磁通量为0时，线框中的感应电动势也为0 C . 当穿过线框的磁通量减小时，线框中的感应电动势在增大 D . 当穿过线框有磁通量等于 $\text{[math]}$ ,线框中感应电动势为 $\text{[math]}$

用如图所示的实验装置研究电磁感应现象．当有电流从电流表的正极流入时，指针向右偏转．下列说法正确的是( )

图片_x0020_100004

A . 当把磁铁N极向下插入线圈时，电流表指针向左偏转 B . 保持磁铁在线圈中静止，电流表指针会偏转且保持偏转角不变 C . 当把磁铁N极从线圈中拔出时，电流表指针向左偏转 D . 磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏

如图，导体棒CD在均匀磁场中运动。

图片_x0020_100018

（1）自由电荷会随着导体棒运动，并因此受到洛伦兹力。导体棒中自由电荷相对于纸面的运动大致沿什么方向？为了方便，可以认为导体棒中的自由电荷是正电荷。
（2）导体棒一直运动下去，自由电荷是否总会沿着导体棒运动？为什么？
（3）导体棒哪端的电势比较高？

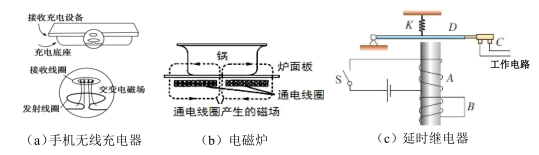

电磁感应现象在科技和生活中有着广泛的应用，下列说法正确的是（）

A . 图（a）中利用了发射线圈和接收线圈之间的互感现象构成变压器，从而实现手机充电 B . 图（b）中给电磁炉接通恒定电流，可以在锅底产生涡流，给锅中食物加热 C . 图（c）中如果线圈B不闭合，S断开将不会产生延时效果 D . 图（d）中给电子感应加速器通以恒定电流时，被加速的电子获得恒定的加速度

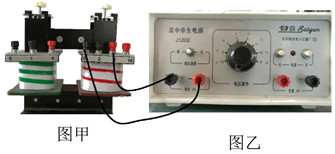

在“探究变压器线圈两端的电压与匝数之间的关系”实验中，小张同学利用如图甲所示可拆式变压器进行研究。

①正确选择器材后，将图中变压器的原线圈接线0、8接线柱与直流电压8.0V相连（如图乙），副线圈接线0、4接线柱接电表，则所接电表的示数是

A.16.0V B.8.0V C.4.0V D.0

②小张同学利用多用电表“ $\text{[math]}$ ”倍率的电阻档测量副线圈的电阻，如图丙所示，读数为Ω

航母上飞机弹射起飞是利用电磁驱动来实现的.电磁驱动原理如图所示，当固定线圈上突然通过直流电流时，线圈端点的金属环被弹射出去.现在在固定线圈左侧同一位置，先后放上用横截面积相等的铜和铝导线制成的形状、大小相同的两个闭合环，电阻率ρ_铜<ρ_铝.则合上开关S的瞬间

A . 从左侧看环中感应电流沿顺时针方向 B . 铜环受到的安培力大于铝环受到的安培力 C . 若将铜环放置在线圈右方，环将向左运动 D . 电池正负极调换后，金属环不能向左弹射

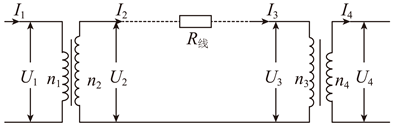

风力发电将风的动能转化为电能。某风力发电机的输出功率为10kW，输出电压为250V，用户得到的电压是220V，输电线的电阻为20 $\text{[math]}$ ，输电线路如图所示。若输电线因发热而损失的功率为输送功率的5%，则下列说法正确的是（）

A . 用户得到的电功率为9 $\text{[math]}$ B . 通过输电线的电流为5A C . 升压变压器原、副线圈的匝数之比为 $\text{[math]}$ D . 降压变压器原、副线圈的匝数之比为 $\text{[math]}$

华为手机Mat20 Pro具有无线充电功能，所配电池铭牌上标有“3.7V，4000mAh”字样。手机无线充电器的基本原理类似于变压器，由发射器和接收器组成，分别有一发射线圈和接收线圈，其简化模型如图所示。已知发射、接收线圈匝数比n₁∶n₂=5∶1，发射端输入电流为 $\text{[math]}$ 。求：

（1）接收线圈输出电流的有效值I₂；
（2）电池充满电时最大储存电能E。

如图所示，有一宽度为 $\text{[math]}$ 的足够长的固定U形平行光滑金属导轨，导轨平面与水平面的夹角为 $\text{[math]}$ ，空间存在范围足够大的匀强磁场，磁感应强度大小为 $\text{[math]}$ ，方向与导轨平面垂直．将根质量为 $\text{[math]}$ ．电阻为 $\text{[math]}$ 的金属棒ab垂直放在导轨上，ab始终与导轨接触良好．用平行于导轨平面的拉力F作用于ab上，使ab由静止开始沿导轨向上运动，拉力F的功率始终为6W，当ab棒运动了 $\text{[math]}$ 获得稳定速度，在此过程中，ab棒产生的热量为 $\text{[math]}$ ，不计导轨电阻，取 $\text{[math]}$ 求

（1） ab棒达到的稳定速度；
（2） ab棒从静止开始到达到稳定速度的时间内，通过ab棒横截面的电荷量．

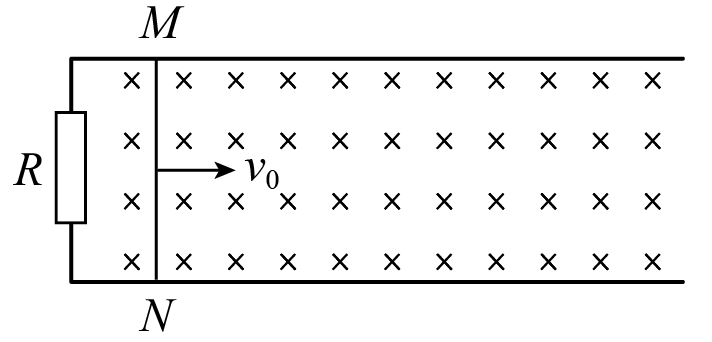

水平面上放置两个互相平行的足够长的金属导轨，间距为d，电阻不计，其左端连接一阻值为R的电阻。导轨处于方向竖直向下的匀强磁场中，磁感应强度大小为B。质量为m、长度为d、阻值为R、与导轨接触良好的导体棒MN以初速度 $\text{[math]}$ 垂直导轨水平向右运动直到停下。不计一切摩擦，则下列说法正确的是（）

A . 导体棒的初始加速度大小为 $\text{[math]}$ B . 整个过程中，导体棒的平均速度等于 $\text{[math]}$ C . 整个过程中，电阻R上产生的焦耳热为 $\text{[math]}$ D . 导体棒在导轨上运动的最大距离为 $\text{[math]}$

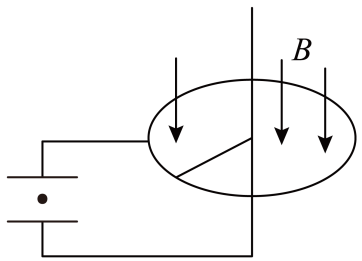

如图所示，在竖直空间的一圆盘内有垂直圆盘平面向下的匀强磁场，磁感应强度为 $\text{[math]}$ ，圆盘半径为 $\text{[math]}$ ，长度为 $\text{[math]}$ 的金属棒在圆盘内绕着圆心做角速度为 $\text{[math]}$ 的匀速运动，在圆盘左侧连接一电容器，电容器内有一电荷量为 $\text{[math]}$ 的正电荷，若该正电荷处于静止状态，电容器两极板的距离为 $\text{[math]}$ ，电容量为 $\text{[math]}$ ，下列说法不正确的是（）

A . 电容器带电量为 $\text{[math]}$ B . 从上往下看，金属棒沿逆时针方向切割 C . 将电容器两极板的距离变为 $\text{[math]}$ ，该正电荷位置不动 D . 该正电荷的质量为 $\text{[math]}$

如图所示，电阻不计的单匝线圈abcd在匀强磁场中绕垂直于磁场的bc边以角速度ω匀速转动，其线圈中感应电动势的峰值为E_m ，闭合回路中两只灯泡均能正常发光。则（）

A . 从图中位置开始计时，感应电动势的瞬时值表达式为e=E_mcosωt B . 增大线圈转动角速度ω时，感应电动势的峰值E_m不变 C . 减小电容器C两极板间的距离时，灯泡A₁变暗 D . 抽去电感器L的铁芯时，灯泡A₂变亮
