5 电荷在磁场中受到的力 知识点题库

赤道上方沿东西水平放置一根直导线并通以自东向西方向的电流，导线所受地磁场作用力的方向为（    ）

两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一部分在同一水平面内，另一部分垂直于水平面．质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R．整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中．当ab杆在平行于水平导轨的拉力F作用下以速度v₁沿导轨匀速运动时，cd杆也正好以速度v₂向下匀速运动．重力加速度为g．下列说法中正确的是（   ）

目前世界上正研究的一种新型发电机叫磁流体发电机，如图所示表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和负电的粒子，而从整体来说呈中性）沿图中所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷，在磁极配置如图中所示的情况下，下述说法正确的是（   ）

回旋加速器是用来加速带电粒子的装置，如图所示，它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速．两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出．如果用同一回旋加速器分别加速氚核（ H）和α粒子（ He），比较它们所加的高频交流电源的周期和获得的最大动能的大小，有（   ）

目前世界上正研究的一种新型发电机叫磁流体发电机，如图表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性）沿图所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷。在磁极配置如图中所示的情况下，下述说法正确的是（  ）

如图所示，竖直放置的两光滑平行金属导轨置于垂直于导轨向里的匀强磁场中，两根质量相同的金属棒A和B与导轨紧密接触且可自由滑动．先固定A，释放B，当B的速度达到10m/s时，再释放A，经1s时间A棒速度达到12m/s，（g取10m/s²）则：（   ）

如图所示，竖直平面内用两根细线将粗细均匀的金属棒CD水平悬挂在天花板上，金属棒的质量为m、长度为L ， 重力加速度为 水平方向的匀强磁场垂直于金属棒CD ， 磁感应强度大小为 当金属棒中通以电流I时，细线中的拉力恰好为零，则电流I应满足

在如图所示的四幅图中，正确标明了通电导线所受安培力F方向的是（   ）

如图所示，一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场。方向垂直于回路所在的平面。回路以速度v向右匀速进入磁场，直径CD始络与MN垂直。从D点到达边界开始到C点进入磁场为止，下列结论正确的是（   ）

如图所示，固定在同一水平面内的两平行长直金属导轨，间距为1m，其左端用导线接有两个阻值为4Ω的电阻，整个装置处在竖直向上、大小为2T的匀强磁场中。一质量为2kg的导体杆MN垂直于导轨放置，已知杆接入电路的电阻为2Ω，杆与导轨之间的动摩擦因数为0. 5。对杆施加水平向右、大小为20N的拉力，杆从静止开始沿导轨运动，杆与导轨始终保持良好接触，导轨电阻不计，重力加速度g=10m/s²。则二、多选题

如图所示为某种质谱仪的工作原理示意图．此质谱仪由以下几部分构成：粒子源N；P、Q间的加速电场；静电分析器；磁感应强度为B的有界匀强磁场，方向垂直纸面向外；胶片M．若静电分析器通道中心线的半径为R，通道内均匀辐射电场在中心线处的电场强度大小为E．由离子源发出一质量为m、电荷量为q的正离子（初速度为零，重力不计），经加速电场加速后，垂直场强方向进入静电分析器，在静电分析器中，离子沿中心线做匀速圆周运动，而后由S点沿着既垂直于磁分析器的左边界，又垂直于磁场方向射入磁分析器中，最终打到胶片上的某点．下列说法中正确的是（   ）

磁流体发电机是一项新兴技术，它的示意图如图所示。平行金属板A、B之间有一个很强的磁场，将一束等离子体(即高温下电离的气体，含有大量的正、负带电粒子)喷入磁场。A、B两板间便产生电压。设A、B两板长均为L、宽均为b，两板相距为d，板间磁场为匀强磁场，磁感应强度为B，等离子体以速度v沿垂直于B的方向喷入磁场，则（   ）

在如图所示的匀强电场和匀强磁场共存的区域内(不计重力)，电子可能沿水平方向向右做直线运动的是(   )

如图甲所示是用来加速带电粒子的回旋加速器的示意图，其核心部分是两个D形金属盒．在加速带电粒子时，两金属盒置于匀强磁场中，两盒分别与高频电源相连．带电粒子在磁场中运动的动能E_k随时间t的变化规律如图乙所示，忽略带电粒子在电场中的加速时间，则下列判断正确的是 (   )

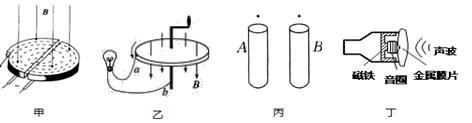

如图所示，甲是回旋加速器的原理图，乙是法拉第做成的世界上第一台发电机模型的原理图．将园铜盘放在磁场中匀速转动，丙图A、B为大小、形状均相同且内壁光滑的铜管和塑料管，竖直固定在相同高度，丁图是动圈式话筒的原理图，下列说法正确的是：（   ）

如图所示，一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场和匀强电场组成的速度选择器，然后粒子通过平板S上的狭缝P进入平板下方的匀强磁场，平板下方的磁场方向如图所示。粒子最终打在S板上，粒子重力不计，则下面说法正确的是（  ）

下列有关安培力和洛伦兹力的说法正确的是（   ）

如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R．金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是（    ）

如图所示，厚度均匀的木板放在水平地面上，木板上放置两个相同的条形磁铁，两磁铁的 极正对．在两磁铁竖直对称轴上的 点固定一垂直于纸面的长直导线，并通以垂直纸面向里的恒定电流，木板和磁铁始终处于静止状态，则（   ）

如图所示，矩形MNPQ区域内有方向垂直于纸面的匀强磁场，有3个带电粒子从图中箭头所示位置垂直于磁场边界进人磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量、电荷量以及速度大小如下表所示：

粒子编号	质量	电荷量(q>0)	速度大小
1	m	-q	2v
2	2m	2q	3v
3	2m	q	v

由以上信息可知，从图中a、b、c处进人的粒子对应表中的编号分别为(    )
