4 通电导线在磁场中受到的力 知识点题库

如图所示，一个带负电的滑环套在水平且足够长的粗糙绝缘杆上，整个装置处于方向如图所示的匀强磁场B中．现给滑环一个水平向右的瞬时速度，则滑环在杆上的运动情况不可能是(　　)

在磁感应强度为0.5T的匀强磁场中，放置一根与磁场方向垂直的长度为0.4m的通电直导线，导线中电流为1A，则该导线所受安培力大小为 N；若让直导线与磁场方向平行，则该导线所受的安培力大小为 N．

粗糙绝缘水平面上垂直穿过两根长直导线，俯视图如图所示，两根导线中通有相同的电流，电流方向垂直纸面向里．水平面上一带电滑块（电性未知）以某一初速v沿两导线连线的中垂线入射，运动过程中滑块始终未脱离水平面．下列说法正确的是（   ）

水平面上有电阻不计的U形导轨NMPQ，它们之间的宽度为L=1m，M和P之间接入电动势为E=10V的电源（不计内阻）．现垂直于导轨搁一根质量为m=1kg、电阻为R=2Ω的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B=0.5T，方向与水平面夹角为θ=37°且指向右斜上方，如图所示．问：

如图，a是竖直平面P上的一点，P前有一条形磁铁垂直于P，且S极朝向a点．P后一电子在偏转线圈和条形磁铁的磁场的共同作用下，在水平面内向右弯曲经过a点，在电子经过a点的瞬间，条形磁铁的磁场对该电子的作用力的方向（   ）

如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd．当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是（　　）

如图，金属环A用轻线悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P向左移动，则金属环A将向（填“左”或“右”）运动，并有（填“收缩”或“扩张”）趋势．

下列说法中不正确的是（　　）

匀强磁场的磁感线与一矩形线圈平面成α角，穿过线圈的磁通量为Φ，线圈面积为S，则磁场的磁通密度为（  ）

如图所示，四面体OABC处在沿Ox方向的匀强磁场中，下列关于磁场穿过各个面的磁通量的说法中正确的是（  ）

电流天平是一种测量磁场力的装置，如图所示。两相距很近的通电平行线圈Ⅰ和Ⅱ，线圈Ⅰ固定，线圈Ⅱ置于天平托盘上。当两线圈均无电流通过时，天平示数恰好为零。下列说法正确的是（   ）

如图所示，匀强磁场的方向垂直于光滑的金属导轨平面向里，极板间距为d的平行板电容器与总阻值为2R₀的滑动变阻器通过平行导轨连接，电阻为R₀的导体棒MN可在外力的作用下沿导轨从左向右做匀速直线运动．当滑动变阻器的滑动触头位于a、b的中间位置且导体棒MN的速度为v₀时，位于电容器中P点的带电油滴恰好处于静止状态．若不计摩擦和平行导轨及导线的电阻，各接触处接触良好，重力加速度为g，则下列判断正确的是（   ）

如图所示，两光滑的平行金属导轨间距为L＝0.5 m，与水平面成θ＝30°角。区域ABCD、CDFE内分别有宽度为d＝0.2 m垂直导轨平面向上和向下的匀强磁场，磁感应强度均为B＝0.6 T。细金属棒P₁、P₂质量均为m＝0.1 kg，电阻均为r＝0.3 Ω，用长为d的轻质绝缘细杆垂直P₁、P₂将其固定，并使P₁、P₂垂直导轨放置在导轨平面上与其接触良好，导轨电阻不计。用平行于导轨的拉力F将P₁、P₂以恒定速度v＝2 m/s向上穿过两磁场区域，g取10 m/s²。求：

水平放置的两根平行金属导轨ad和bc，导轨足够长，导轨两端a、b和c、d两点分别连接电阻R₁和R₂ ， 在水平面内组成矩形线框，如图所示，ad和bc相距L＝0.5 m，放在竖直向下的匀强磁场中，磁感应强度为B＝1 T，一根电阻为0.2 Ω的导体棒PQ跨接在两根金属导轨上，在外力作用下以4 m/s的速度向右匀速运动，如果电阻R₁＝0.3 Ω，R₂＝0.6 Ω，导轨ad和bc的电阻不计，导体棒与导轨垂直且两端与导轨接触良好．求：

如图A所示，一能承受最大拉力为12N的轻绳吊一质量为m=0.8kg边长为L=1m的正方形线圈ABCD，已知线圈总电阻为R=0.5Ω，在线圈上半部分布着垂直于线圈平面向里，大小随时间变化的磁场，如图B所示，g=10m/s²求：

电磁炮利用电磁力沿导轨将弹头加速到很高的速度发射出去，据悉，国产电磁炮的发射速度达到了7马赫以上，射程达到200公里，其工作原理如图所示。当两平行导轨接入电源时，强电流从一导轨流入，经滑块（炮弹）从另一导轨流回时，在两导轨平面间产生强磁场，磁感应强度大小与电流大小成正比，即B = kI。忽略轨道的摩擦，关于电磁炮，下列说法正确的是（     ）

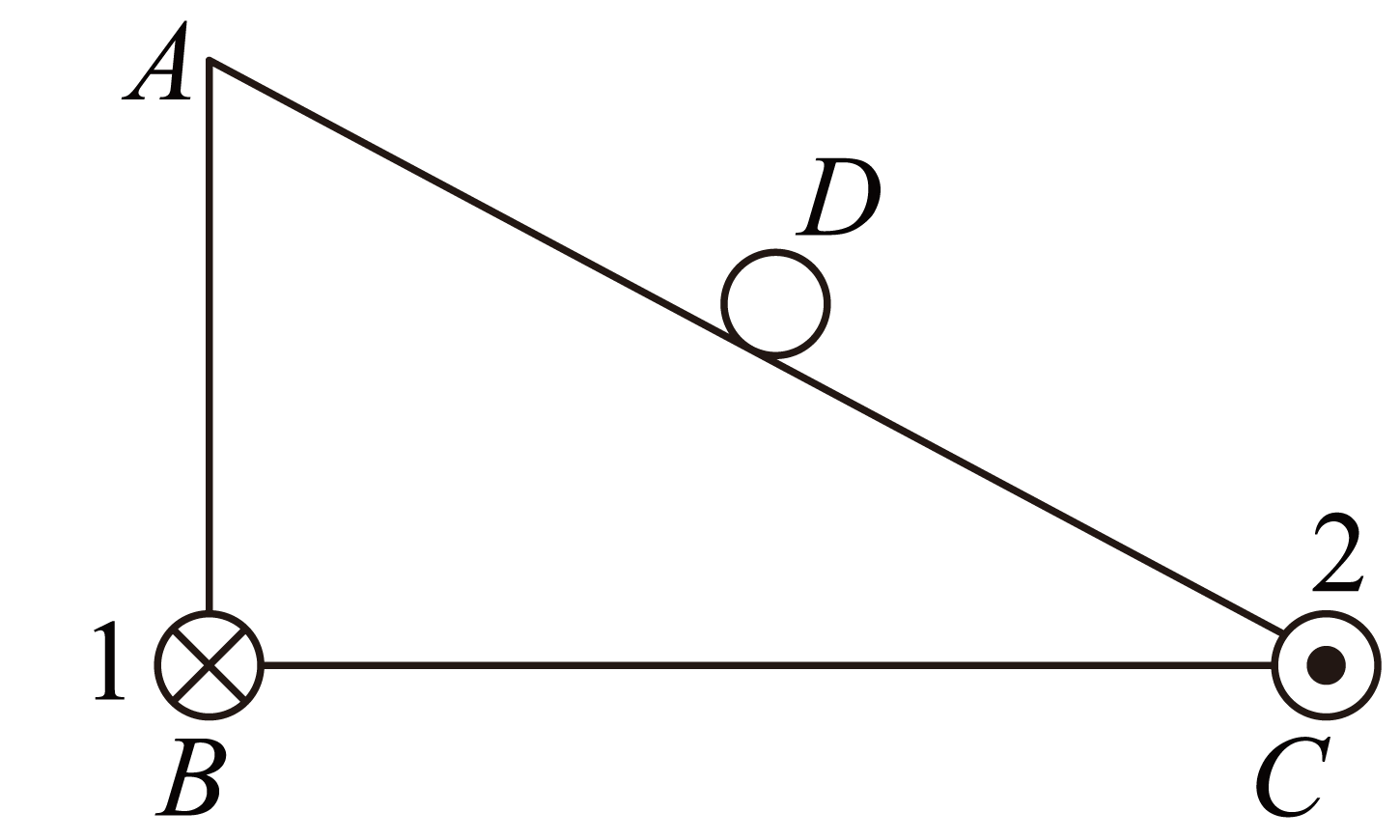

如图所示光滑斜面竖直固定在水平面上， ， ， 、处分别固定垂直于纸面方向的长直导线1、2，导线1内通以大小 ， 方向向里的电流，导线2内通以大小 ， 方向向外的电流，在斜面中点放置一垂直纸面方向的通电导体棒，导体棒能在斜面上静止，已知 ， 为与导线的距离，忽略导线和导体棒的粗细，下列说法正确的是（ ）

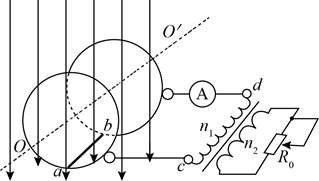

如图所示，导体棒ab两个端点分别搭接在两个竖直放置、电阻不计、半径相等的金属圆环上，圆环通过电刷与导线c、d相接。c、d两个端点接在匝数比n₁∶n₂=10∶1的理想变压器原线圈两端，变压器副线圈接滑动变阻器R₀。匀强磁场的磁感应强度为B，方向竖直向下，导体棒ab长为L（电阻不计），绕与ab平行的水平轴（也是两圆环的中心轴） 以角速度ω匀速转动。如果滑动变阻器的阻值为R时，通过电流表的电流为I，则（   ）

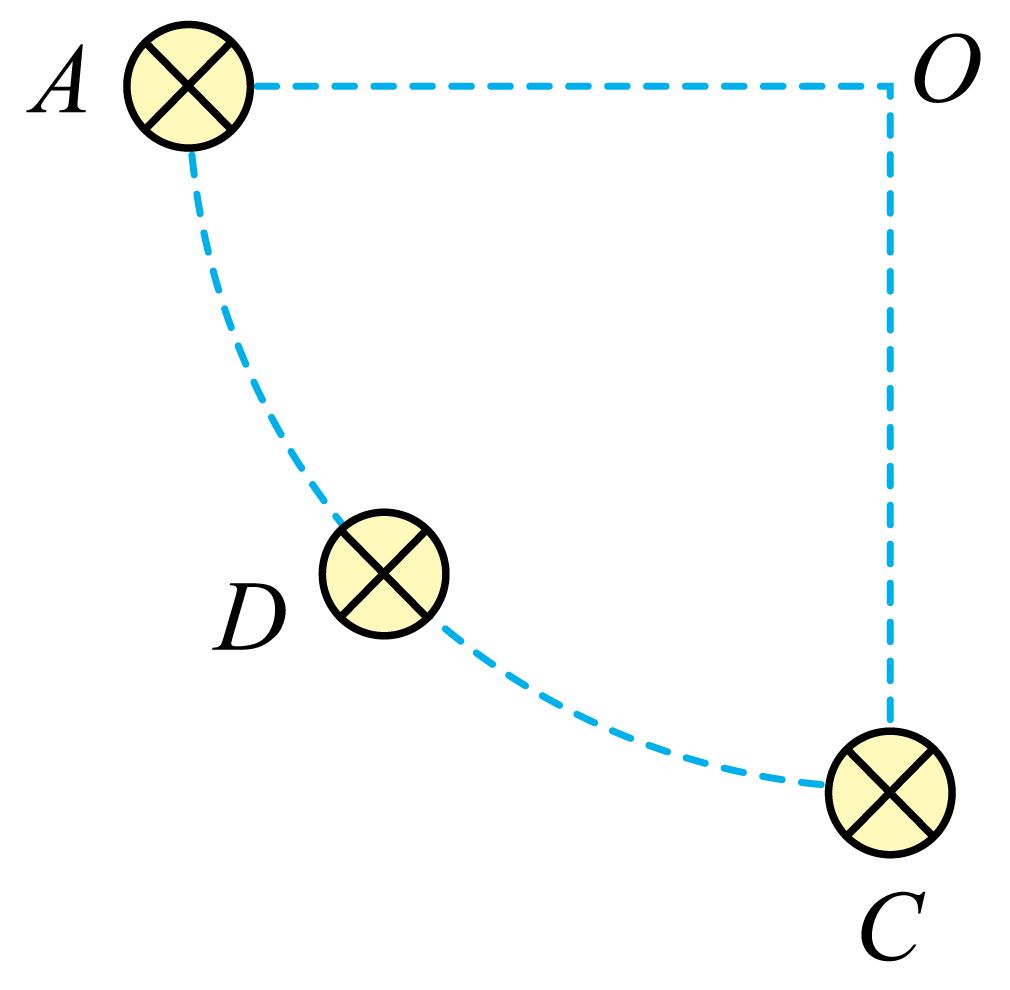

如图所示，O为四分之一圆弧AC的圆心，D为圆弧中点，整个空间存在一个磁感应强度大小为B的匀强磁场（图中未画出）。将一垂直纸面的通电直导线沿圆弧从A移到C，已知导线在A处时，O处的磁感应强度恰好为零，则（   ）

如图所示，两条足够长的光滑导电轨道倾斜放置，倾角θ=45°导轨间的距离L=0.8m，下端连接R=4Ω的电阻，导轨电阻不计，所在空间存在磁感应强度B=1.0T、方向垂直于导轨平面的匀强磁场，质量m=0.1kg、电阻r=2Ω的金属棒ab垂直于导轨放置，现用沿轨道平面且垂直于金属棒的恒力F使金属棒ab从静止起沿导轨向上滑行，其大小F=1N，当向上运动的位移为x₁=8.8m时速度达到最大，此时撤去拉力F，导体棒继续运动达到最高点，全过程中流过电阻R的电荷量q=1.2C，g=10m/s² ， sin45°=0.7。求：
