六、自感现象涡流知识点题库

电磁炉是利用涡流加热的，它利用交变电流通过线圈产生变化磁场，当磁场内的磁感线通过锅底时，即会产生无数小涡流，使锅体本身高速发热，从而达到烹饪食物的目的。因此，下列的锅类或容器中，适用于电磁炉的是（）

A . 煮中药的瓦罐 B . 搪瓷碗 C . 平底铸铁炒锅 D . 塑料盆

如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有( )

A . 灯A立即熄灭 B . 灯A慢慢熄灭 C . 灯A突然闪亮一下再慢慢熄灭 D . 灯A突然闪亮一下再突然熄灭

如图所示，多匝电感线圈L的电阻和电池内阻都忽略不计，两个电阻的阻值都是R ，电键S原来打开，电流

，今合上电键将一电阻短路，于是线圈有自感电动势产生，这电动势（）

A . 有阻碍电流增大的作用，但电流最后还是增大到2I0 B . 有阻碍电流的作用，最后电流总小于I0 C . 有阻碍电流增大的作用，因而电流I0保持不变 D . 有阻碍电流的作用，最后电流由I0减少到零

金属探测器是利用电磁感应的原理工作的，当金属中处在变化的磁场中时，这个磁场能在金属物体的内部产生涡电流．涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声．高考进考场时，每个同学都必须经过金属探测器的检查．关于金属探测器的检查，下列说法正确的是（　　）

A . 金属探测器探测到考生衣服上的金属扣时，探测器线圈中感应出涡流 B . 金属探测器探测到考生衣服上的金属扣时，金属扣中感应出涡流 C . 此金属探测器也可用于食品生产，检测食品中是否混入细小的砂粒 D . 探测过程中，无论金属探测器与被测金属处于相对静止状态，还是相对运动状态，都能产生涡流

如图所示为真空冶炼炉．炉外有线圈，则真空冶炼炉在工作时，下列说法错误的是（　　）

A . 通过线圈的电流直接流经炉内金属，并使之发热 B . 通过线圈的电流是高频交流电 C . 炉内金属中会产生感应电流，这种电流叫涡流 D . 炉内金属中会产生涡流，涡流产生的热量使金属熔化

如图所示电路中，开关S原先闭合，电路处于稳定状态时，通过两电阻的电流大小分别为I₁ ， I₂ ，已知R₁＞R₂ ，不计线圈L的直流电阻，

为理想电流表．在某一时刻突然断开开关S，则通过电流表的电流I随时间t变化的图线可能是如图中的（）

A .

B .

C .

D .

如图所示，L是自感系数很大、电阻很小的线圈，若先闭合S₁ ，再闭合S₂ ，然后再断开S₁ ，不可能发生的情况是（）

A . S₁闭合的瞬间，Q灯逐渐亮起来 B . 在闭合S₂稳定后，P灯是暗的 C . 断开S₁的瞬间，Q灯立即熄灭，P灯亮一下再熄灭 D . 断开S₁的瞬间，P灯和Q灯立即熄灭

在如图所示的电路中，开关闭合以后灯泡发光，现在把开关断开，可以看到（）

A . 灯泡马上熄灭 B . 灯泡一定比原来的更亮 C . 灯泡有可能会比原来更亮地闪一下再熄灭 D . 以上说法都不正确

如图所示的电路中，L为自感线圈，R是一个灯泡，E是电源．当闭合S瞬间，通过灯泡的电流方向是；当断开S瞬间，通过灯泡的电流方向是．

如图所示，是演示自感现象的实验电路图，L是有铁芯的电阻值比较小的线圈，A是灯泡接通电路后，灯泡正常发光；再断开电路时，观察到的自感现象是．这是因为

如图所示，灯泡和电容器串联后接在交变电源的两端，灯泡正常发光，则（）

A . 把电介质插入电容器，灯泡一定变亮 B . 把电容器两极板间距离增大，灯泡一定变亮 C . 使电容器两极板正对面积减小，灯泡一定变暗 D . 使交流电频率增加，灯泡一定变暗

如图所示，多匝线圈和电池的内阻均为零，两个电阻的阻值均为R，开关S开启，电路中的电流为I₀ ，现将S闭合，于是线圈中产生自感电动势，此自感电动势（）

A . 有阻碍电流的作用，最后电流由I₀减小为零 B . 有阻碍电流的作用，最后总电流小于I₀ C . 有阻碍电流增大的作用，因而电流保持I₀不变 D . 有阻碍电流增大的作用，但电流还是要增大到2I₀

图甲所示电路中，A₁、A₂、A₃为相同的电流表，C为电容器，电阻R₁、R₂、R₃的阻值相同，线圈L的电阻不计.在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在t₁～t₂时间内( )

A . 电流表A₁的示数比A₂的小 B . 电流表A₂的示数比A₃的小 C . 电流表A₁和A₂的示数相同 D . 电流表的示数都不为零

如图所示， $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 是完全相同的灯泡，L为直流电阻可忽略的自感线圈，开关S原来接通，当开关S断开时，下面说法正确的是 $\text{[math]}$ 电源内阻不计)（）

A . $\text{[math]}$ 闪亮一下后熄灭 B . $\text{[math]}$ 闪亮一下后恢复原来的亮度 C . $\text{[math]}$ 变暗一下后恢复原来的亮度 D . $\text{[math]}$ 闪亮一下后恢复原来的亮度

如图所示，变频交变电源的频率可在 20Hz 到 20 kHz 之间调节，在某一频率时，规格相同的A₁、A₂两只灯泡的亮度相同．则下列说法中正确的是 ( )

A . 如果将电源频率增大，A₁、A₂都变亮 B . 如果将电源频率增大，A₁变亮、A₂变暗 C . 如果将电源频率减小，A₁、A₂都变暗 D . 如果将电源频率减小，A₁变亮、A₂变暗

下列设备中没有利用涡流的是（）

A . 变压器 B . 地雷探测器 C . 电磁炉 D . 真空冶炼炉

如图，真空冶炼炉、扼流圈、动圈式扬声器和磁电式电流表都有导线绕制的线圈，关于这四种器件的说法正确的是（　　）

A . 真空冶炼炉线圈中应通高压低频交流电 B . 电流越大，扼流圈对电流的阻碍作用越明显 C . 除了磁电式电流表外，其余三种器件的工作原理都是电磁感应 D . 动圈式扬声器和磁电式电流表都是利用通电线圈受安培力进行工作

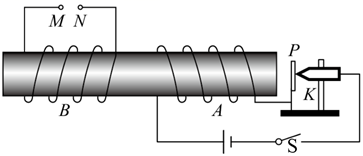

某同学设计了如图所示点火装置。在一个用许多薄硅钢片叠合而成的直条形铁芯上套有两个彼此绝缘且靠近的线圈A和B，调节触点K与带有铁头的弹簧片P恰好接触，合上开关S后，就能在火花塞的两电极M、N之间产生火花。关于该设计方案，下列说法正确的是（）

A . 不可行，因为电源是直流电 B . 不可行，因为两个线圈的磁通量没有变化 C . 可行，且A的匝数比B多时，点火效果更好 D . 可行，且M，N做成针状时，点火效果更好

以下为教材中的四幅图，下列相关叙述正确的是（）

A . 甲图是法拉第电磁感应实验装置，通过该实验他首先发现了电流的磁效应 B . 乙图是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属 C . 丙图变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流 D . 丁图金属探测器利用的是电磁感应原理，在被检测金属内部产生涡流

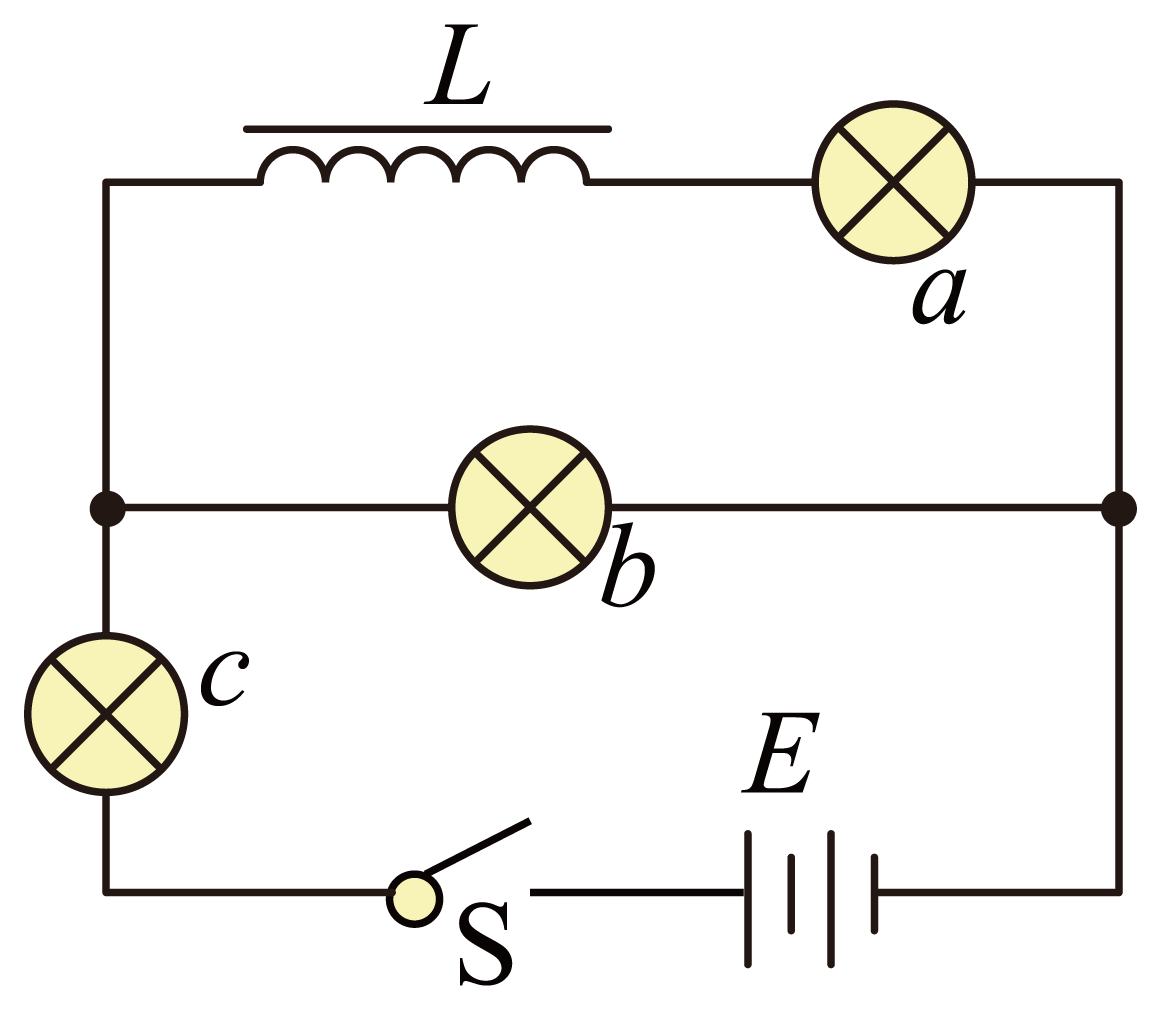

如图所示，L是直流电阻不计的自感系数较大的线圈，a灯泡的电阻小于b灯泡的电阻，b、c灯泡相同。闭合S，电路稳定后（）

A . a、b灯一样亮 B . b、c灯一样亮 C . 断开S，通过a灯的感应电流与原电流方向相反 D . 断开S，c灯立即熄灭，b灯闪亮一下后逐渐熄灭
