五、高压输电 知识点题库

电站通过升压器、输电线和降压器把电能输送给生产和照明组成的用户，若发电机发电功率为1.2×10⁵W ， 输出电压是240V ， 升压器原副线圈的匝数之比为1∶25，输电线的总电阻为10Ω ， 用户需要电压为220V ． 求：

如图为某小型水电站的电能输送示意图。已知输电线的总电阻R=10Ω，降压变压器T₂的原、副线圈匝数之比为4∶1，电阻R₀=11Ω。若T₁、T₂均为理想变压器，T₂的副线圈两端电压表达式为 ，下列说法正确的是（  ）

如图所示，某小型发电站发电机输出的交流电压为500V，输出的电功率为50kW，用电阻为3Ω的输电线向远处送电，要求输电线上损失功率为输电功率的0.6%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220V供用户使用（两个变压器均为理想变压器）．对整个送电过程，下列说法正确的是（   ）

相距11km的A、B两地用两根导线输电，由于受暴风雨影响，在两地之间某处一棵树倒在两根电线上造成故障，为查明事故地点，先在A地两端加12V电压，在B地两端测得电压10V，在B地两端加12V电压后，在A地两端测得电压4V，求故障处距A地多远？

在远距离输电中，当输电线的电阻和输送的电功率不变时，那么（   ）

如图所示为远距离高压输电示意图，关于远距离输电，下列表述错误的是（　　）

为了减小远距离输电过程中在线路上的损耗，在功率和线路电阻一定时，应该采用提高的方式输电．

理想变压器的原线圈接正弦式电流，副线圈接负载电阻R，若输入电压不变，要增大变压器的输出功率，可行的措施有：（   ）

有一台内阻为 的发电机，供给一个学校照明用电，如图所示 升压变压器匝数比为1：4，降压变压器的匝数比为4：1，输电线的总电阻 ，全校共22个班，每班有“220V，40W”灯6盏 若保证全部电灯正常发光，则：

发电厂发电机的输出电压为U₁ ， 发电厂至学校的输电线电阻为R，通过导线的电流为I，学校输入电压为U₂ ， 下列4个计算输电线损耗的式子中，不正确的是   （   ）

如图为远距离高压输电的示意图．关于远距离输电，下列表述不正确的是（　　）

国家电网向某地输电，输送功率为1.1×10⁶KW，输电变压器为理想变压器，输电电压为550kV的特高压，则输电电流为A，若某段输电导线的电阻为10Ω，则这段导线上损失的功率为KW，若将来科技发展了，改用10倍电压输电，其他条件不变，则这段导线上损失的功率变为原来的（结果用百分数表示）。

发电厂的输出电压为U₁ ， 发电厂至用户间输电导线的总电阻为R，通过导线的电流为I，用户得到的电压为U₂ ， 则下列输电导线上损耗功率的表达式中错误的是（   ）

某村在距村庄较远的地方修建了一座小型水电站，发电机输出功率为5kW，输出电压为500V，输电线的总电阻为10Ω，允许线路损耗的功率为输出功率的5%.求：村民和村办小企业需要220V电压时，所用升压变压器和降压变压器的原、副线圈的匝数比各为多少？(不计变压器的损耗)

发电厂输出的交流电压为U=22kV，输送功率为P=2.2´10⁶W ，现在用户处安装一降压变压器，用户的电压为 220V，发电厂到变压器间的输电线总电阻为r=22W，求：

图为某发电站的发电机发出的交流电，经升压变压器、降压变压器后向某小区的用户供电的示意图，已知升压变压器原线圈两端的电压为 。则下列说法正确的是（   ）

如图所示为实验室内设计的远距离输电线路示意图，变压器为理想变压器，2是升压变压器的中心抽头，电压表和电流表均为理想交变电流，R是输电线的电阻，交流电源的输出电压恒定．当K由2改接为1时，下列说法正确的是（      ）

如图所示为远距离输电的原理图。发电厂输出的电压恒定，升压、降压变压器均为理想变压器。由于用户负载的变化会造成其得到的电压发生变化，供电部门要实时监控，监控电表为理想电表。若某次监测发现V₂表的示数减小，则下列判断正确的是(     )

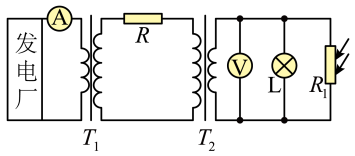

如图所示为远距离输电的原理图，发电厂输出电压恒定的正弦交流电，输电电压保持不变，两输电导线总电阻为R，变压器均为理想变压器，电压表和电流表为理想电表，灯泡L电阻恒定，R₁为一光敏电阻（电阻值随光照强度增大而减小）。照射R₁的光照强度增大时（   ）

“西电东输”是我国实现经济跨地区可持续快速发展的重要保证。在输送功率一定的情况下，将输电电压提高为原来的4倍，则输电导线上的电能损失将减小为原来的（   ）
