第八章 光现象 知识点题库

（1） 正确安装调节好实验装置后，小明开始实验。图是他某次的实验情景。此时他在光屏上看到烛焰清晰的像，生活中的就是利用这一原理制成的；

（2） 当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜上半部分，则光屏上所成的像 ；（选填“完整”或“不完整”）

（3） 如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离时，要想在光屏上再次得到清晰的像，应该在凸透镜和蜡烛之间放置适当的选填“凸透镜”或“凹透镜”）才能实现，（选填“近视”或“远视”）眼就是利用这种透镜矫正的；

（4） 实验一段时间后，他发现光屏上的像偏上，那么他应该把凸透镜向（选填“上”或“下”）适当调节，才能使像最终成在光屏的中央。

（1） 选用玻璃板替代平面镜的好处是便于确定。为了比较像与物到镜面的距离，实验中还需要的测量工具是。

（2） 如图甲点燃一根蜡烛放在玻璃板的左侧，人眼在玻璃板的侧（选填“左”或“右”）正对玻璃板观察蜡烛的像，将另一根与之相同的蜡烛（选填“点燃”或“不点燃”）放在玻璃板的另一侧，移动该蜡烛，观察到与左侧蜡烛的像能完全重合，这表明像与物的大小，在白纸上记录下蜡烛和像的位置，将一个光屏放在右侧蜡烛的位置，光屏上没有像，说明平面镜所成的像是像，他多次更换左侧蜡烛的位置，重复上述实验，得到了平面镜成像特点。

（3） 小林从侧方观察，发现玻璃板中能看见两个形状相同的蜡烛的像，根据平面镜成像原理可知，这是因为玻璃板的两个面对光都有作用而形成的。请你根据平面镜成像特点，在图乙中画出发光点S通过M面所成的像Sˊ（保留作图痕迹）。

（1） 实验时，小明选玻璃板作为平面镜，这样选择的目的是便于；

（2） 为了便于观察，该实验应在较（选填“亮”或“暗”）的环境下完成；

（3） 点燃蜡烛A放在玻璃板前，将另一支完全相同的( 选填“点燃”或“未点燃”)的蜡烛放到玻璃板后，调整位置使其与像重合，说明像与物的大小；

（4） 实验中小明把光屏放在烛焰所成像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是像。

（1） 如图所示，请在图中画出两条入射光线对应的折射光线；

（2） 如图所示，根据通电螺线管的磁感线方向，在图中标出处于静止状态时小磁针的N极和电源的正极。

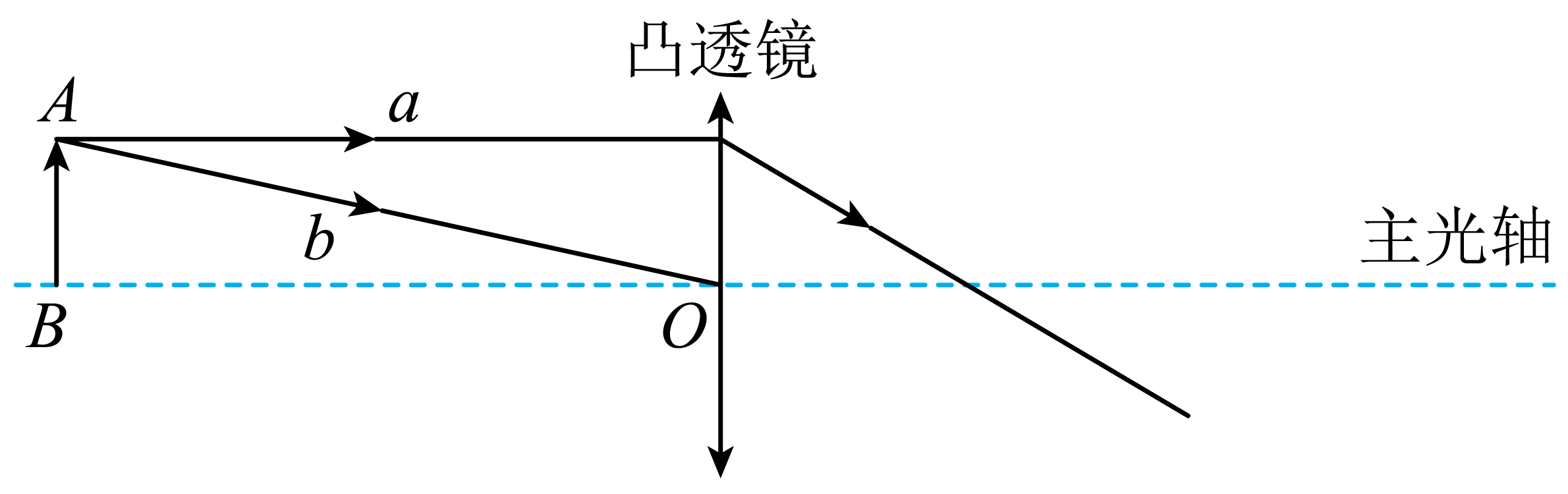

（1） 在图中①画出b经透镜后的光线；②标出右侧焦点F的位置；③标出物距u；

（2） AB经透镜所成的像是（选填“倒立”“正立”）、（选填“放大”“等大”“缩小”）的（选填“实”“虚”）像。

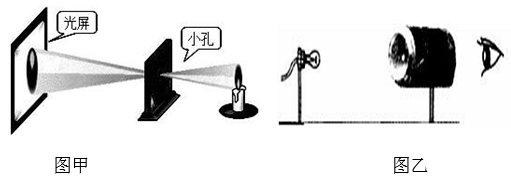

（1） 图甲所示的现象可以用来解释；

（2） 图乙中，将易拉罐水平放置，在左侧固定一只与小孔等高的小灯泡，灯泡发光时，可在塑料薄膜上看到灯丝（倒立/正立）的（实/虚）像；若水平向左移动易拉罐，像的大小将会（变大/变小/不变）。
