第八章 光现象 知识点题库

（1） 图甲是“探究平面镜成像特点”的实验装置图，平面镜成像的原理是。小亮在竖直放置的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到A′处时，可以看到它跟像完全重合，由此可以得出的结论是；

（2） 经过三次实验后，在白纸上记录像与物的对应点如图乙，用刻度尺分别测出其到玻璃板的距离，并进行比较，进一步分析得出结论用玻璃板代替平面镜的原因是；

（3） 小亮在某次实验中把点燃的蜡烛a放在玻璃板前，移动玻璃板后面的未点燃的蜡烛a′发现无论怎样在水平面上移动，都不能使蜡烛a与蜡烛a′的像重合。接下来应该。

（1） 如图所示，光源S发出的一束光经平面镜反射后射入水中（O点为入射点），在容器底形成一光斑P；

①请在图中画出S在平面镜中所成的像 ；

②请在图中画出题目所述现象的入射光线、反射光线以及光线射入水后在容器底形成光斑P的大致光路图；

③当容器中的水位下降到A处时，在容器底的光班将（选填“向左移动”、“静止不动”或“向右移动”）

（2） 如图所示，光源M（图中没画出）放在焦距为3cm的凸透镜前，0cm处为凸透镜光心。a、b、c是M发出的三条光线经凸透镜折射后的光线，相交于 。

①c经凸透镜折射前的入射光线（选填“经过”或“不经过”）凸透镜的焦点；

②请在图中画出确定光源M的光路图。

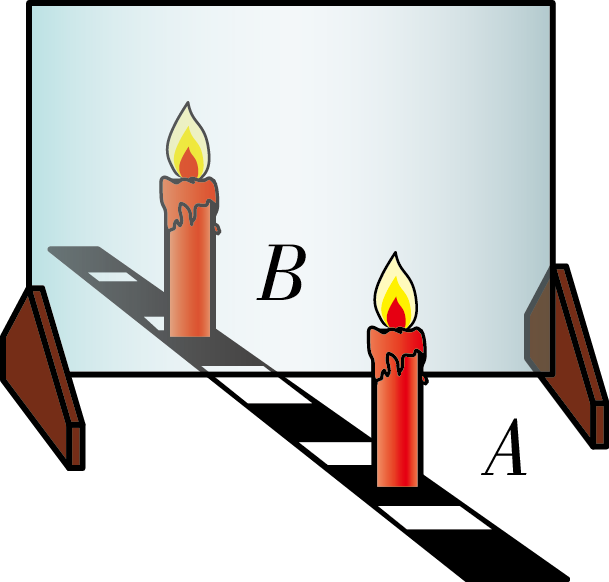

（1） 为了便于观察，该实验最好在（填“较亮”或“较暗”）的环境中进行；

（2） 点燃蜡烛A，小心地移动蜡烛B，当看到蜡烛B与蜡烛A的像完全重合时，表明像与物的大小。这时，若把蜡烛B换成一光屏，则光屏上（填“能”或“不能”）承接到蜡烛A的像，这说明平面镜成的像是（填“实”或“虚”）像。

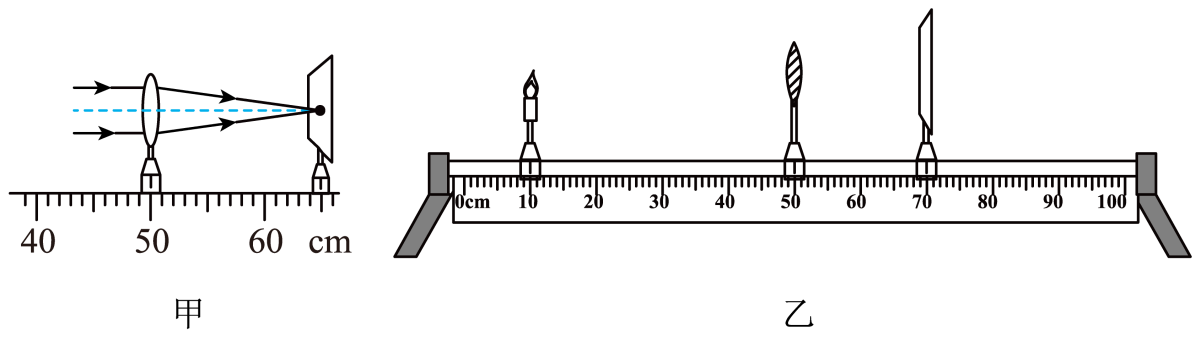

（1） 小明通过图甲的实验操作，确定了该凸透镜的焦距是。实验时，把凸透镜固定在光具座50cm刻度线处；

（2） 小明将蜡烛、凸透镜和光屏按图示位置放置时，光屏上恰能呈现烛焰倒立、的清晰实像，此时光在光屏上发生反射；如果透镜上有一只小虫在爬动，则光屏上像的大小将（选填“变大”“变小”或“不变”）；

（3） 若将蜡烛向右移动一小段距离，则应将光屏向（选填“左”或“右”）移动适当距离，可再在光屏上成清晰的像；或在蜡烛和透镜之间放置一个合适的（选填“凸透镜”或“凹透镜”），光屏上的像又变清晰。

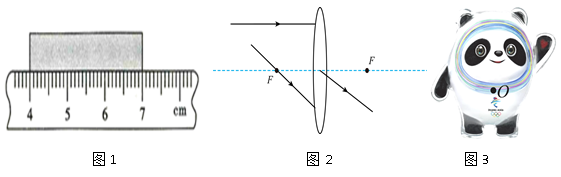

（1） 图1是用刻度尺测量一金属片长度的情形，该金属片的长度为 cm。

（2） 请完成图2中的光路。

（3） 如图3所示，放在水平桌面上的玩偶是2022年北京冬奥食吉样物“冰墩墩”，重2N，请画出“冰墩墩”所受力的示意图（O为重心）。
