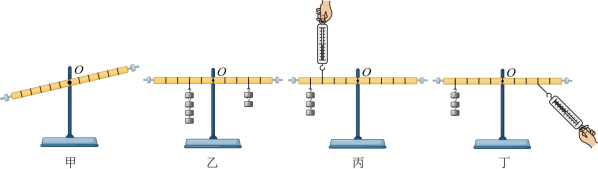

②把B点处的钩码取下,在B点处施加一个竖直向下的拉力F=N时,杠杆仍然在水平位置平衡.当拉力F向右倾斜时,仍要保持杠杆在水平位置平衡,拉力F的大小将(选填“变大”、“变小”或“不变”).原因是.

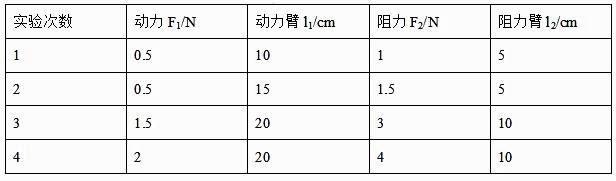

动力F1/N | 动力臂L1/m | 阻力F2/N | 阻力臂L2/m |
3 | 0.05 | 1 | 0.15 |
根据实验数据分析,可得出杠杆的平衡条件:.
①探究杠杆平衡的条件 ②伏安法测定值电阻的阻值
③探究串联电路中的电流规律 ④探究动滑轮特点
这些实验测多组数据目的都是为了.

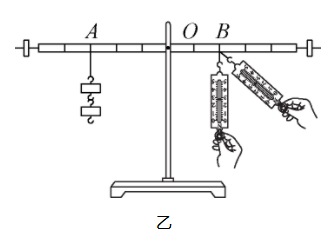

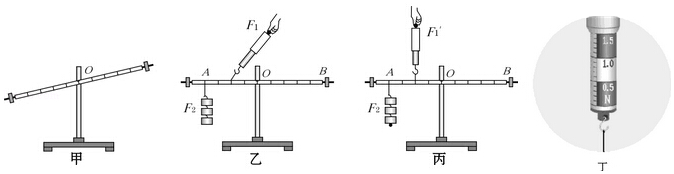

小华是采用在杠杆两侧挂钩码的方法探究的,所以根据实验情况她得出的结论是:“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”。在与同学交流时,小敏同学指出了她的错误,并利用如图所示的装置,进行了一个简单的操作就帮助小华解决了困惑。小敏的操作是。



|
实验次数 |
动力F1/N |
动力臂l1/m |
阻力F2/N |
阻力臂l2/m |
|
1 |
1.0 |
0.02 |
0.5 |
0.04 |
|
2 |
2.0 |
0.04 |
4.0 |
0.02 |
|
3 |
2.5 |
0.03 |
1.5 |
0.05 |
方式,因为 (选出一个正确选项)
|
实验次数 |
F1(N) |
L1(cm) |
F2(N) |
L2(cm) |
|
1 |
2 |
5 |
△ |
10 |
|
2 |
3 |
10 |
2 |
15 |
|
3 |
2 |
30 |
3 |
☆ |

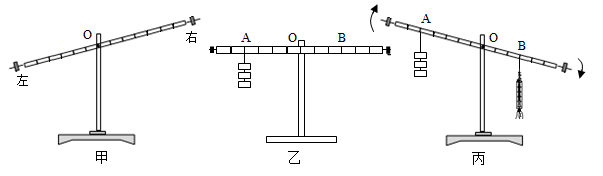

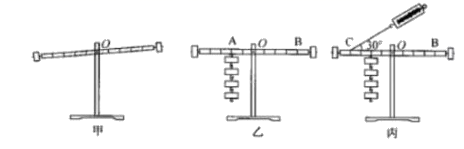

⑴静止于支架上的杠杆如图甲示,应将杠杆右侧的螺母向{选填“左”或“右”)调节,使杠杆处于水平平衡状态,这样做的目的是为了便于测量(选填“力”成“力臂”)。杠杆平衡后,在实验过程中,(选填“可以”或“不可以”)再调节螺母;
⑵在杠杆两边分别挂上数量不同的钩码,改变钩码数量和位置,使杠杆处于水平平衡状态,记录教据,总结可得杠杆的平衡条件为:动力×动力臂=阻力×阻力臂;

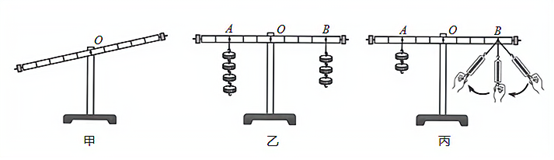

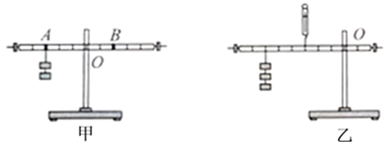

⑶根据结论可知,要使杠杆呈图乙中的水平平衡状态,应在B点挂个钩码;改用弹簧测力计替换B点的钩码,始终竖直向下拉杠杆,使杠杆从水平位置缓慢转过一个小角度(图丙),此过程中弹簧测力计拉力的力臂,拉力的大小(后两空选填“变大”、“变小”或“不变”)。

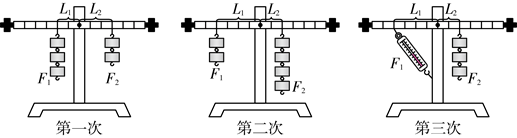

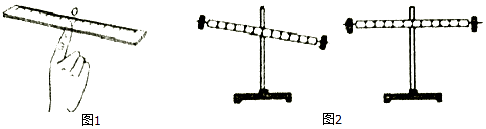

⑴应先调节杠杆两端的平衡螺母,使杠杆在位置平衡;这样做是为了便于测量,如发现杠杆左端偏高,则可将右端的平衡螺母向调节,或将左端的平衡螺母向调节。如图是小明同学三次实验的情景,实验时所用的每个钩码重0.5N,杠杆上每一格长5cm,部分实验数据已记录在下表中;
| 实验次数 | 动力F1/N | 动力臂L1/cm | 阻力F2/N | 阻力臂L2/cm |
| 1 | 1.5 | 10 | 1 |
|
| 2 | 1 | 20 |
| 10 |
| 3 | 1 | 20 | 1.5 | 10 |
⑵请将表格中的实验数据补充完整。
⑶小明的第3次实验存在错误,其错误是;
⑷在探究杠杆平衡条件的实验中,多次改变力和力臂的大小主要是为了()
A.减小摩擦
B.使每组数据更准确
C.多次测量取平均值减小误差
D.获取多组实验数据归纳出物理规律
|
实验次数 |
F1/N |
L1/cm |
F2/N |
L2/cm |
|
1 |
1.0 |
6 |
1.5 |
4 |
|
2 |
2.0 |
6 |
1.5 |
8 |
|
3 |
3.0 |
2 |
1.0 |
6 |
