4 光的折射知识点题库

按照题目要求作图：

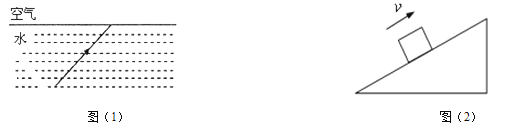

（1）如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．

（2）如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．

小皓在探究“光反射时的规律”时将一块平面镜放在水平桌面上，再把一张纸板放置在平面镜上．

（1）在实验过程中，若将纸板倾斜，如图甲所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线（填“在”或“不在”）同一平面内，在纸板上（填“能”或“不能”）看到反射光线．
（2）小皓探究反射角和入射角之间的关系时，三次改变入射角i的大小（如图乙），实验所测数据如下表，他根据表中数据得出的结论和其他同学的结论并不一致．请你根据表中的数据分析小明实验中出现错误的原因是
实验次数
入射角
反射角
第一次
20°
70°
第二次
30°
60°
第三次
50°
40°

当光从一种介质射入另一种介质时，下列说法中正确的是（）

A . 折射角大于入射角 B . 折射角小于入射角 C . 折射角等于入射角 D . 以上情况都有可能

下列关于光现象的说法中正确的是（）

A . 日食和月食都是光的折射现象 B . “海市蜃楼”是光的直线传播现象 C . 树在湖面上形成倒影是光的反射现象 D . 雨后天空出现的彩虹是光的反射现象

一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．

关于光现象，下列说法错误的是（）

A . 影的形成，是由于光的直线传播 B . 玻璃幕墙反射的光会“晃”着人的眼睛，是由于光发生了漫反射 C . 小芳面站在镜前，当她远离平面镜时，则镜中的像大小不变 D . “海市蜃楼”的形成，是由于光发生了折射

某同学通过光从空气射入水来做探究光的折射特点实验，光路如图所示．实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到如下数据：

入射角/α	0°	15°	30°	45°	60°
反射角/β	0°	15°	30°	45°	60°
折射角/γ	0°	11°	22.1°	35.4°	40.9°

（1）分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生和现象；
②光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（选填“大于”、“小于”或“等于”）入射角，当光从空气垂直射到水面时，折射角等于零．
该同学根据上述实验中的发现和结论②总结出了光的折射特点．
（2）你认为该同学通过上述探究实验得出光的折射特点的过程存在什么不足？

阅读短文，回答问题

眼镜的秘密

据相关调查，我国中学生近视率已高达60%以上，厚重的眼镜让人感到不适。形状相同的镜片中心与边缘的厚度差跟近视度数、镜片的折射率有关。度数越大、折射率越小的镜片厚度差越大。

折射率为光在真空（因为在空气中与在真空中的传播速度差不多，所以一般用在空气的传播速度）中的速度与光在该材料中的速度之比。材料的折射率越高，使入射光发生折射的能力越强，光的传播方向改变就越大。当光从折射率小的物质进入折射率大的物质时，折射光线会偏向法线。

（1）如下图所示，甲乙两种物质中折射率较大的是；
（2）如下图所示，如果丙物质折射率小于丁物质，则下列光路正确的是；
（3）不同材料的折射率与该材料中的光速（成/不成）正比；
（4）如下图所示的制作的近视度数相同、中心厚度相同的眼镜中，所用材料折射率大的是；
（5）若上图所示的中心厚度相同近视眼镜是由相同材料制作的，则眼镜度数大的是。

如图所示，一束光射向一块玻璃砖．画出这束光进入玻璃和离开玻璃后的径迹。(注意标出法线)

小明在探究“物距和物高一定时，物体经小孔所成像的高度和像距的关系”时，所用的实验器材有：用发光二极管做成的物体、有小孔的方纸板、用半透明塑料膜做成的屏、直尺。实验装置的示意图如图。

（1）该实验应该在较（亮/暗）的环境下进行；
（2）小明测得实验数据如下表，根据表中数据，得出的探究结论是：。
（3）另一名同学在做实验时，更换了部分实验器材，其实验装置如图。外筒（足够长）用不透明的材料制成，左端开有小孔；内筒的筒壁用不透明的材料制成，左端用半透明塑料膜做屏，并可以在外筒中自由地拉出或推入，其他器材不变。和小明使用的装置相比较，请说出该同学装置做实验的好处和不足（各写一条即可）。好处；不足。

一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。请在下图中画出它的入射光线和反射光线的大致方向。

在如图所示的现象中，能用光的折射规律解释的是（）

A .

桥在水中的倒影 B .

水中的笔向上翘起 C .

在墙上投出的手影 D .

花瓶在平面镜中的像

关于光学知识说法正确的是( ）

A . 漫反射不遵从光的反射定律

B . 小猫叉不到鱼，是因为看到鱼变深的虚像

C . 白光通过三棱镜发生色散

D .

近视眼需要用凸透镜矫正

在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据完成下列问题。

实验次数	物距u/cm	像距v/cm	成像性质
1	30	15	倒立缩小实像
2	20	20	倒立等大实像
3	15		倒立放大实像

（1）此凸透镜的焦距为cm；
（2）第3次实验中像距为cm，判断依据是。

如图，一束光线HG从一个实心玻璃球的左面G点处射入，从实心玻璃球的右面射出．现在右图中画出几条折射光线，能正确表示折射光线路径的是．（从入射线开始连续填写线段字母）

图片_x0020_1927537125

如图所示，光在玻璃和空气的界面同时发生了反射和折射，以下说法正确的是（）

图片_x0020_100007

A . 入射角为60°，界面上方是空气 B . 折射角为45°，界面上方是玻璃 C . 入射角为30°，界面左侧是空气 D . 折射角为45°，界面左侧是玻璃

如图所示， B 是人眼在A 处透过水面看见的河底一白色鹅卵石的虚像，这虚像是由光的形成的。若在 A处用激光手电筒对准虚像，则手电筒发出的光（填“能”或“不能”）照射到河底的白色鹅卵石上。

图片_x0020_100010

①通过细管可以看见水底的物块，但从细管中穿过的直铁丝，却碰不上物块，请在图中作出通过细管看见物块的入射光线和法线；

②一木块沿水平面向左滑行并冲上斜面，请在图中画出以下力的示意图：

（1）木块水平向左滑行时所受的摩擦力；
（2）木块对斜面的压力。
（3）如图所示，弹簧测力计示数为3牛，现把一只重为2牛的钩码挂在杠杆上，使杠杆在水平位置平衡，请把钩码画在图中的适当的位置。
（4）在图中，杠杆OA在力F₁、F₂的作用下处于静止状态，在图中画出力F₂的力臂l₂和力臂l_l对应的力F₁。

某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固定在圆盘中心，让激光束沿圆盘半径入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出（如图所示）。旋转圆盘，多次改变激光束入射角度，观察折射光线方向并记录数据，如下表所示。

实验次数	1	2	3	4	5
入射角	$\text{[math]}$	$\text{[math]}$		$\text{[math]}$	$\text{[math]}$
折射角	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$	$\text{[math]}$
