3 科学探究：平面镜成像知识点题库

如图所示，检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。视力表在镜中的像与被测者相距( )

A . 2.1 m B . 2.5m C . 4.6m D . 5m

在图中作出人看到球的光路图．

如图是平面镜成像特点的实验装置图．

（1）选用两支相同的蜡烛的目的是为了研究和大小关系．

（2）实验中用平板玻璃代替平面镜的目的是．

（3）移去后门没点燃的蜡烛，并在其位置放一光屏则光屏上（填“能”或“不能”得到蜡烛的像，说明平面镜所成的像是像．

在正常情况下，人的眼睛离书本的距离为25cm时，看的清楚，不容易疲劳，这个距离叫明视距离．人刮胡子时应（）

A . 使平面镜到眼的距离为25cm左右 B . 使平面镜到眼的距离为50cm左右 C . 使平面镜到眼的距离为12cm左右 D . 因为像的大小不变，所以平面镜到眼的距离远近都一样

完成作图

（1）在图1中画出光线射向平面镜的反射光线
（2）在图2中作出三角形ABC在平面镜中所成的像．

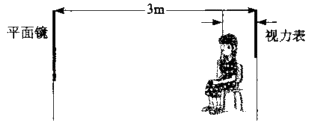

如图，是检查视力时平面镜、被测者和视力表的位置关系示意图．若平面镜距视力表3m远，该视力表要求被测者在5m远处，则人应坐在离视力表 m远处，视力表上其中一个“E”字开口指向纸外，则被测者应向她的（选填“上方”、“下方”、“左方”或“右方”）指才正确．

小芳站在平面镜前2m处，镜中的像与她相距m；当她走近平面镜时，她在镜中的像的大小（选填“变小”、“不变”或“变大”）．

如图所示，发光点S发出的一条光线经平面镜反射和水面的折射恰好射到A点，请你在图中画出经平面镜反射后的反射光线；经水面折射后的折射光线；发光点S在平面镜中所成的像．

一组同学在探究平面镜成像的特点时，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板后有蜡烛的像.

（1）此时用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合（图甲）.你分析出现这种情况的原因可能是：
（2）解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说明．
（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置.接下来他们的操作步骤是：，分析之后可以得到的结论是：．
（4）小明在实验过程中，让玻璃板沿00'轴(玻璃板与桌面的接触部分)方向水平向右移动，结果他发现镜中的像相对于A移动(选填“向右”、“向左”或“不”)；他又将玻璃板绕OO'轴转向自己，发现镜中的像 (选填“转向自己”、“转离自己”或“不动”)．
（5）在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是：．如果有厚薄两块玻璃板，应选择的玻璃板做实验．
（6）为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是.

按照题目要求作图：

（1）如图甲，作出入射光线AO的反射光线．
（2）如图乙，请根据杠杆的平衡条件作出拔钉子时所用最小动力F的示意图和它的动力臂L₁ ．
（3）请利用图丙中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向．

有些物理量的大小不易直接观测，但它变化时引起其他量的变化却容易直接观测，用易观测的量显示不易观测的量是研究物理问题的一种方法．例如：发声的音叉的振动可以通过激起水花来体现．以下实例中采用的研究方法与上述方法相同的是（）

A . 液体温度计利用液柱长度的变化来显示温度高低 B . 引入光线用来描述光的传播路径和方向 C . 研究平面镜成像时，为了比较像与物体的大小，选用两只相同的蜡烛 D . 研究熔化现象时，比较冰、蜡烛的熔化特点

如图是“探究平面镜成像特点”的实验装置图。

（1）实验室提供了厚薄不同的两块玻璃板，你应选择 $\text{[math]}$ 填“厚”或“薄” $\text{[math]}$ 玻璃板进行实验。
（2）若有“茶色”或“无色透明”玻璃板，最好选用玻璃板 $\text{[math]}$ 填“茶色”或“无色透明” $\text{[math]}$ 进行实验。
（3）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的 $\text{[math]}$ 填“前侧”或“后侧” $\text{[math]}$ 观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是 $\text{[math]}$ 填“控制变量法”或“等效替代法” $\text{[math]}$ 。
（4）实验时，将蜡烛A逐渐远离玻璃板时，它的像的大小 $\text{[math]}$ 填“变大”或“不变”或“变小” $\text{[math]}$ 。
（5）移去蜡烛B，在其原来位置上放置一块光屏，光屏上 $\text{[math]}$ 填“能”或“不能” $\text{[math]}$ 呈现蜡烛的像，说明平面镜成的是像。

下列事例中观察到的是物体虚像的是（）

A . 晴天在树林中的地面上看到光亮的圆斑 B . 看电影，银幕上的画面 C . 看物体的影子 D . 看湖中小船的倒影

如图所示，用平面镜成像特点画出线段AB经平面镜所成的像。

小军同学身高1.6m，当他站在平面镜前5m处时，镜中所成的像与他相距m，当他远离镜面时，他在镜中的像的大小（选填“变大”、“变小”或“不变”）。

小明同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B。

（1）选用玻璃板代替平面镜，主要是为了；
（2）在竖立的玻璃板前点燃蜡烛A，拿（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是。（选填“控制变量法”或“等效替代法”）
（3）下列有关成像说法中正确的是______。

A . 移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是虚像 B . 当蜡烛A向玻璃板靠近时，像变大 C . 为了让右座的同学也能够看清蜡烛的像，小明只将玻璃板向右平移，则蜡烛像的位置也向右移动

如图所示，A和B是放在平面镜MM´前完全相同的两支蜡烛。眼睛从某个方向向平面镜看去时，两支蜡烛的像完全重叠。请在图中画出从这个方向进入眼的光线。

如图是我市某县美丽彩虹桥的图片，彩虹桥全长160m，则桥的像长m．若河水上涨，则像的大小将；桥的最高点和所成的像的最低点之间距离将（后两空均选填“变大”、“变小”或“不变”）．

小明探究“平面镜成像的特点”。

（1）实验中，他在水平桌面的白纸上竖立一块玻璃板作为平面镜，主要是利用玻璃板透明的特点，便于确定的位置。
（2）在玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面蜡烛的像，如图所示，小明拿另一支外形相同但的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
（3）移去蜡烛B，在其位置上放置一块光屏，观察光屏上是否成像时应（选填“透过”或“不透过”）玻璃板。
（4）当蜡烛A向玻璃板靠近时，像的大小（选填“变大”、“变小”或“不变”）。
（5）为了让左侧的同学也能够看清蜡烛A的像，小明只将玻璃板向左平移，则蜡烛A的像的位置（选填“向右移动”、“向左移动”或“不变”）。

如图，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像。
