3 科学探究：平面镜成像 知识点题库

（1） 在探究“凸透镜成像”的实验中，有三只凸透镜：①焦距为10cm、②焦距为15cm、③焦距为20cm．将其中一只凸透镜固定在40cm刻度线处，适当调整点燃蜡烛和光屏的位置，直到光屏上得到清晰的烛焰像（像未画出），如图所示，则选用的凸透镜是（选填“①”、“②”或“③”），此时烛焰像是（选填“放大”或“缩小”）的，（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的．

（2） 将点燃的蜡烛移到35cm刻度线处，移动光屏，屏上找不到烛焰像，为了探究此时烛焰像的特点，眼睛应在凸透镜（选填“左”或“右”）侧观察，会看到一个（选填“正立”或“倒立”）的烛焰像．

（3） 为了探究“平面镜成像的特点”，保持点燃蜡烛在35cm刻度线处位置不变，将图中的凸透镜换成厚度为（选填“2mm”或“5mm”）的玻璃板；再将光屏换成等大的蜡烛，并移动到cm刻度线处，可以比较像与物的关系．

（4） 将点燃的蜡烛远离玻璃板时，玻璃板所成蜡烛像的大小（选填“变大”、“变小”或“不变”）

（1） 如图是一条经水面折射后的光线，在图中画出入射光线的大致方向，并标出入射角i。

（2） 根据平面镜成像的特点，画出物体AB在平面镜中所成的像A’B’。

（3） 如图，一束光平行于主光轴射入凸透镜，射出的折射光线再经平面镜反射出去，请画出折射和反射的光路图（含法线）。

（1） 实验中用两段相同的蜡烛是为了比较像与物的关系．实验中用玻璃板代替平面镜是为了 。

（2） 在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的（填“前侧”或“后侧”）观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是（填“控制变量法”或“等效替代法”）。

（3） 如果玻璃板没有竖直放置，如图2所示，在实验过程中会出现的现象是。

（4） 下列关于蜡烛的像的描述中，符合实际的一项（）

① 改变蜡烛到玻璃板的距离，像的大小不同

② 用大小不同的玻璃板实验，像的大小不同

③ 沿不同方向观察蜡烛的像，像的位置不同

④ 若在P、B间放一块纸板，仍可以看到像

（1） 请画出AB通过平静的湖面所成的像A′B′；

（2） 湖底有个石头D，小明看到D在水中的像与A点经湖面所成的像A′重合，请在图中画出小明看到的D点的完整光路。

（1） 为了便于观察，实验应选在（选填“较亮”或“较暗”）的环境中进行。

（2） 选取两支相同的蜡烛是为了比较像与物的关系，蜡烛（选填“A”或“B”）是点燃的。

（3） 该实验中用代替平面镜进行实验，主要是为了便于找到。

（4） 在观察蜡烛A的像时，眼睛应在（选填“A”或“B”）一侧通过平面镜去观察像，发现像是立的（选填“正”或“倒”）。

（5） 实验中，测得蜡烛A到玻璃板的距离为8cm，移动蜡烛B，此时蜡烛B到玻璃板的距离为cm。

（6） 实验中若移开蜡烛B，用白纸作光屏放在像的位置，不透过玻璃板，看不到蜡烛A的像，说明平面镜成的是（选填“虚像”或“实像”）。

（7） 实验中，小红发现玻璃板后出现两个蜡烛A的像；其原因是她选用的玻璃板（选填“太厚”或“太薄”）。

（1） 实验时应选较（选填“厚”或“薄”）的玻璃板竖立在水桌面上；

（2） 点燃蜡烛A，透过玻璃板观察到A的像，把与A完全相同的蜡烛B放在像的位置，观察到B与像完全重合，说明像；

（3） 将点燃的蜡烛放置在距玻璃板10cm处，此时蜡烛的像到平面镜的距离是cm；

（4） 从玻璃板上看到棋子A的像是由光的（填“反射”或“折射”）形成的；

（5） 当棋子A远离玻璃板时，棋子A的像的大小（填“变大”、“变小”或“不变”）；

（6） 将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是像；

（7） 用方格纸替代白纸，更方便探究像与物关系。

（1） 图甲是“探究光的反射规律”的装置，在水平实验台上，可以沿ON折转的白色硬纸板ABCD应放置在平面镜上。

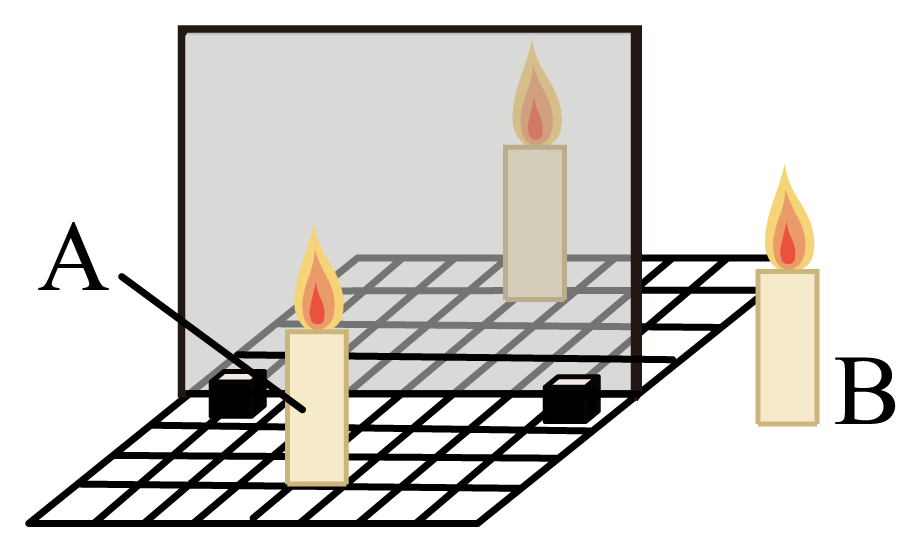

（2） 图乙是“探究平面镜成像特点”的装置，为确定像的位置，用代替平面镜，为确定像的虚实，需在（点燃/未点燃）的蜡烛位置放一个光屏，再进行观察．

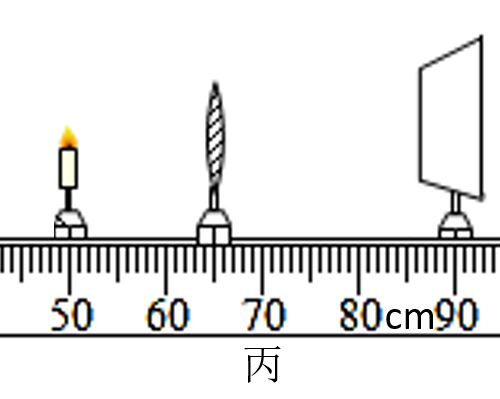

（3） 如图丙，小华在光屏上找到一个清晰的像，这个像是倒立、的实像，若此时给凸透镜带上近视眼镜，为使光屏上再次成清晰的像，应将光屏向（左/右）移动。

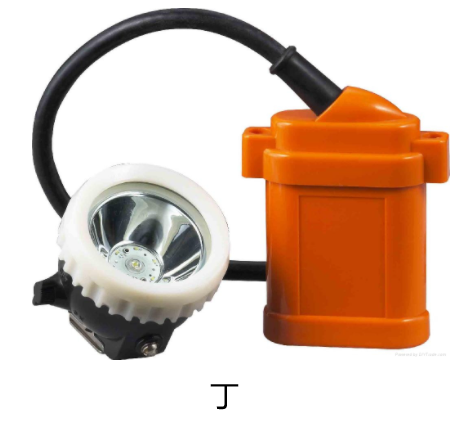

（4） 图丁是矿井中所使用的矿灯，优点是光柱射出去后非常集中，几乎相当于平行光，要使小灯泡发出的光变成平行光，则镜头镜片应是透镜，小灯泡要放在其上。
