4.2 透镜知识点题库

在下图中，入射光线过凹透镜的焦点，请画出经凹透镜折射后的光线。

如图，S代表烛焰，S′是它通过凸透镜成所的像．请根据凸透镜的三条特殊光线，画出凸透镜的位置并找出一个焦点．

如图所示，平行主光轴和通过光心的两条光线入射到凸透镜上，画出这两条光线的折射光线．

用透镜会聚太阳光，在处可点燃火柴．

如图，小明对观看3D电影的眼镜产生了兴趣，他用眼镜观察正在工作的液晶显示屏幕，透过A镜片看到的屏幕正常，透过B镜片看到的屏幕漆黑；将眼镜在竖直面内转过90°，透过B镜片看到的屏幕正常，透过A镜片看到的屏幕漆黑．小明对3D眼镜的光学特性的推断，符合事实的是（　　）

A . A镜片是不透光的 B . B镜片是不透光的 C . A、B具有不同的光学特性 D . A、B具有相同的光学特性

取一个大烧杯，里面充以烟雾，倒扣在桌上，用电筒射出一束平行光，如图所示，要使射入杯中的光束会聚，应在杯底放置的器材是（　　）

A . 平板玻璃 B . 凸透镜 C . 凹透镜 D . 平面镜

如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．

请写出测定凸透镜焦距的方法．

完成图中透镜的光路图．

香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）

A .

B .

C .

D .

入夏，骄阳似火，气候干旱．某森林景区在游客游玩当天，发生了严重的森林火灾，事发后发现引起火灾的“罪魁祸首”竟然是被游客遗忘在森林中的一瓶纯净水！请分析原因．

透镜有两类，中间比边缘厚的叫；中间比边缘薄的叫。透镜的中心叫光心，凡是经过这一点的光线的方向。用透镜会聚太阳光，在处可点燃火柴．

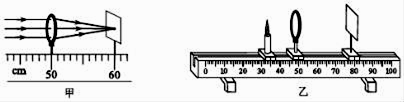

在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：

（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为cm。
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、（选填“放大“缩小”或“等大”）的清晰实像，生活中的（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理。
（3）保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向（选填“左”或“右”）移动光屏，才能再次得到清晰的像。
（4）保持凸透镜的位置仍然不变，小峻继续向右移动蜡烛至45cm刻度线处，移动光屏，发现（选填“能”或“不能”）得到蜡烛清晰的像。

香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）

A .

B .

C .

D .

按要求作图

请根据凹透镜对光线的作用完成图中的光路．

图片_x0020_255618946

如图所示，请画出凹透镜光线对应的折射光线和入射光线。

图片_x0020_578099766

将下列图中的光线补充完整。

图片_x0020_100022 图片_x0020_100023 图片_x0020_100024

在一个不透明的木板上，钻一个小孔，用眼睛通过小孔可以观察到一定的范围，如图所示，为了能获得最大观察范围，在小孔中最好嵌入（选填“玻璃砖”、“凸透镜”或“凹透镜”）。因为其对光有作用。

图片_x0020_100023

（1）如图甲所示，温度计的示数为℃ ；如图乙所示，平行光源射向凸透镜的光线，恰好能在光具座右侧的光屏上形成一个亮点，则该凸透镜的焦距为cm；用天平测量某物体的质量时，天平右盘中的砝码和游码的刻度值如图丙所示，则该物体的质量为g
（2）图甲所示是某实验小组做“探究水的沸点”实验的装置，小组同学根据实验数据绘制出水沸腾时的温度一时间图象，如图乙所示。根据图象可知：水沸腾时，继续加热，水的温度；当地大气压(选填“高于”“等于”或“低于”)标准大气压。实验中，如果减少烧杯中水的质量，那么水沸腾时的图象可能是图乙中的(选填“b"“c"或“d")。

4.2 透镜 知识点题库
