4.2 透镜 知识点题库

（1） 为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图甲中的哪两个凸透镜做实验？答：（选填字母序号）；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图乙的E、F所示。比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越 ；

（2） 如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与的关系”。

（1） 如图甲所示，该凸透镜的焦距为cm.

（2） 如图乙所示，想在光屏上得到烛焰清晰的像，需将蜡烛向(填“左”或“右”)移动，此时光屏上能得到一个倒立(填“放大”或“缩小”)的实像，(“照相机”、“放大镜”或“投影仪”)就是根据此原理工作的。

（3） 在光屏上得到清晰的像后，该同学把他的近视眼镜放在蜡烛与凸透镜之间，光屏上烛焰的像变模糊了，在不改变凸透镜和光屏位置的情况下，若想在光屏上再一次得到烛焰清晰的像，他应该将蜡烛向(填“左”或“右”)移动.

（1） 如图所示，一束光线从空气斜射到水面上要发生反射和折射，请分别画出反射光线和折射光线；

（2） 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置。一束光AB经凸透镜和平面镜怎样传播？画出光路图来；

（3） 如图所示，平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点

（4） 如图所示，请完成光路图；

（5） 如图所示，小君用刻度尺和三角板按图测一枚纽扣的直径，该刻度尺的分度值是mm，纽扣的直径d是cm。

（6） 如图所示，a，b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源s的位置。

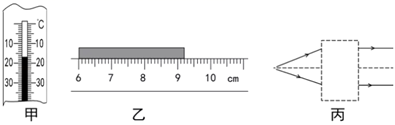

（1） 在图甲中所示是温度计测得的温度，该温度值是；

（2） 在图乙中物体的长度为cm；

（3） 在图丙中，根据入射光线和折射光线的方向，在虚线框内应填入透镜。

（1） 请画出图中两条光线所对应的出射光线或入射光线。

（2） 如图所示，物体AB在某一平面镜中所成的像为A′B′。请根据平面镜成像特点，在图中画出平面镜。

（3） 如图所示，SO表示从空气斜射向水面的入射光线。请画出反射光线和水中大致的折射光线位置。

（1） 汽车在行驶过程总会产生大量噪声，下列措施中不是为了降低噪声的是____（填字母）；

（2） 如左图，汽车的前灯的反光罩，相当于凹面镜，它对光线有作用；

（3） 寒冷的冬天，常会看到车前挡风玻璃的（填“内”或“外”）侧会起雾，这是由于水蒸气形成的；

（4） 当汽车由匀速直线运动到紧急刹车的过程中，车与地面之间的摩擦力会；（选填“不变”、“增大”或“减小”）

（5） 如右图，在车内挡风玻璃前放透明矿泉水存在很大的安全隐患，可能的原因是。
