第五章光现象知识点题库

右图所示，是一条经水面反射后的光线。请在图中画出其入射光线及与入射光线对应的折射光线的大致方向。

实验室中探究“平面镜成像特点”实验时，用薄玻璃板代替平面镜做实验的情景如图所示。眼睛在A侧看到的蜡烛的像是由光的（填“反射”或“折射”）形成的，实验中将蜡烛靠近玻璃板，像的大小。

当光从空气射入水中时，下列说法正确的是（）

A . 可能不存在反射现象 B . 光的传播方向一定发生改变 C . 折射角可能大于入射角 D . 反射光线可能与折射光线在同一直线上

请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．

画出图中的入射光线，标出入射角、反射角及其大小。

在如图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

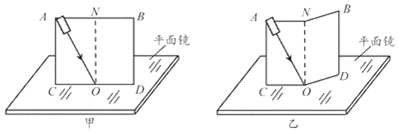

“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。

（1）实验前，应将纸板放置于平面镜上移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束______。

A . 仍在纸板上呈现 B . 被纸板挡住 C . 在纸板前方

黑板用久了会产生“反光”现象，字看不清楚，这是因为黑板发生反射出来的光比粉笔字发生反射出来的光强。

“影”是我们日常生活中常见的光学现象，以下列出的“影”与物理知识对应关系不正确的是（）

A . 手影——光的直线传播 B . 倒影——平面镜成像 C . 电影——凸透镜成像 D . 摄影——光的反射

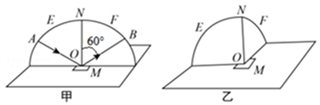

在探究光的反射定律时，小明设计了如图所示的实验，其中M是一块小的平面镜。

图片_x0020_261417266

（1）如图甲，在纸板F上能看到反射光线，如图乙所示把纸板F向前折或向后折，在纸板F上不能看到反射光线，这表明在反射时，反射光线和入射光线、法线。
（2）用量角器量出入射角和反射角的大小，比较两角的大小可得反射角入射角。图甲中的入射角大小为。
（3）实验中需要改变入射光线的方向再做几次，这是为了（选填“减小误差”“寻找普遍规律”）。
（4）如图甲所示，若在实验时，让光沿着BO的方向射向平面镜，反射光线会沿着OA射出，这表明在反射时，。
（5）实验中如果把甲图中的纸板稍微倾斜一下，仍然使光沿着纸板入射到平面镜上，则在纸板F上将（选填“仍会”“不会”）观察到反射光线。

如图所示，请作出点光源S被墙遮挡后在地面上形成的影子，用L表示影子长度；

如图所示，入射光线和镜面的夹角是30°，请你完成光路图，并标出反射角的度数。

一束太阳光与水平面成20°角射向地面，现用平面镜使反射光线进入一竖井中，平面镜与水平方向的夹角为度（填锐角）

下列观察对岸的树木在水中倒影的光路图，正确的是（）

A .

B .

C .

D .

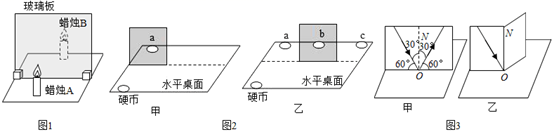

利用如图1所示装置研究“平面镜成像的特点”。在水平桌面上铺一张白纸，再将玻璃板竖直立在白纸上。

（1）实验时，不采用平面镜而采用透明玻璃板，不仅能观察到蜡烛的像，也便于；
（2）把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的不点燃的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像为止；
（3）如图2甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图2乙所示的位置时，硬币的成像情况是___________（选填字母代号）；

A . 硬币成像在a处 B . 硬币成像在b处 C . 硬币成像在c处 D . 硬币无法通过平面镜成像
（4）小强将硬纸板竖直地立在平面镜上，如图3所示，用以进行“探究光的反射规律”实验，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，反射角等于；若将右侧纸板向后转动，如图乙所示，在右侧纸板上（选填“能”或“不能”）观察到反射光线。

为什么小汽车挡风玻璃不是竖直的，而是倾斜的？

请在如图中作出AB在平面镜中的像A′B′。

在“探究光的反射规律”的实验中，如图所示，平面镜M放在平板上，E、F是两块粘接起来的硬纸板，可绕垂直镜面的接缝ON转动。

（1）如图甲，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线OB ，测出入射角和反射角的大小；并多次改变大小，进行多次实验。进行多次测量的目的为了得到反射角等于入射角的规律，若将光线AO向ON靠近，则OB向ON（选填“靠近”或者“远离”）。
（2）如图乙，以法线ON为轴线，把纸板F向后缓慢旋转，则在F板上（选填“能”或“不能”）看到反射光；此时反射光线和入射光线（选填“在”或“不在”）同一平面内。
（3）如果一束蓝光沿原BO向射到O点，它反射后沿方向射出，说明在反射现象中，光路是。

某同学做探究光的折射特点的实验，如图是光从空气斜射入水中的光路图。

（1）在探究中，该同学在清水中滴入几滴牛奶并搅拌，在水面上方的空气中熏了点烟雾，这是为了；
（2）实验中发现，折射光线，入射光线和法线在（选填“同一”或“不同”）平面内；

α

0°

15°

30°

β

0°

15°

30°

γ

0°

11°

22.1°
（3）分析表中数据，可得出结论：
①光入射到水中时，折射角为0°；

②光从空气斜射到水面时，将同时发生光的和现象；

③光从空气斜射时水面时，折射角随入射角的增大而，且折射角始终（选填“小于”，“大于”或“等于”）入射角。

阅读短文，回答问题。

新能源智能汽车

2020年9月30日，中国新能源智能汽车产业峰会在广东佛山隆重举行新能源智能汽车融合汽车制造、计算芯片、人工智能、大数据、云计算、信息通信等多个高新技术产业，具备产业深度融合、技术体系复杂、价值链长，已成为国际公认的汽车产业发展战略方向。

如图甲所示是款新能源智能汽车，车顶覆盖薄膜式太阳能电板，车窗采用“智能玻璃”（透过玻璃的光照度与入射光照度之比），还具有单向透光功能，可以从车内看到车外景象；车身配有多个雷达，充分提高了行车的安全性。

（1）汽车雷达启动后发出（选填“超”或“次”）声波信号经周边的物体的反射后，可判断车与障碍物的距离；改变按压汽车方向盘上喇叭开关的力度，可以改变喇叭发出声音的；
（2）汽车挡风玻璃是倾斜的，目的是使车内物体通过挡风玻璃所成的像位于（选填“上方”或“下方”或“正前方”），不妨碍司机视线；
（3）薄膜式太阳能电板应设计成（选填“黑色”或“白色”）；炎热的夏天智能玻璃的单向透光可以有效减小（选填“红”或“紫”）外线对人体皮肤的伤害；
（4）冬天行车时，汽车挡风玻璃的（选填“内”或“外”）侧容易出现一层白雾，此时应将智能玻璃温度调；
（5）智能玻璃能根据车外光照度自动调节玻璃的透明度，实现车内的光照度为一个适宜的定值，经测算车外光照度和玻璃的透明度的关系图像如图乙所示，车内光照度为Lx；当车外光照度为250Lx时，智能玻璃的透明度会自动调节为%。

α	0°	15°	30°
β	0°	15°	30°
γ	0°	11°	22.1°
