第2节 电生磁 知识点题库

在图中标出通电螺线管的N极．

如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方的过程中，同时滑动变阻器上的滑片逐渐向上滑动，下列判断正确的是（　　）

如图所示，当开关闭合后，螺线管右端为极，小磁针将（填“顺时针”或“逆时针”）转动的．

下面四幅图中能说明电动机原理的是（  ）

电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R₁ ， R₂为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（   ）

丹麦物理学家发现通电导线周围存在磁场，在世界上第一个发现了电与磁之间的联系．如图所示的通电螺线管，当滑片P向左滑动时，螺线管的磁性将．（选填“增强”、“减弱”或“不变”）

在如图中，标出通电螺线管和小磁针的N、S极．

根据图中标出的电磁铁的N、S极，可以判断出电源的A端是极.（选填“正”或“负”）

一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（　　）

如图是探究“通电螺线管外部的磁场方向”的实验装置。实验中，用小磁针的极指向来判断通电螺线管外部某点的磁场方向；断开开关，将电源的正负极对调，再闭合开关，观察小磁针的指向是否改变，此操作探究的问题是“通电螺线管外部的磁场方向与方向是否有关”。

图所示，标出了四个通电螺线管的N极和S极，其中正确的是（     ）

按要求作图（保留作图痕迹)：

下列装置中，与发电机工作原理相同的是（   ）

小明发明了一款新型的带滚轮的书包，其内部没装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，起到警示的作用。图中的实验装置能反映此现象原理的是（    ）

如题图所示，下列说法正确的是（   ）

如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向（选填“a”或“b”）端移动．

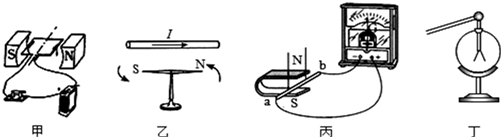

如下图，下列关于电磁现象的表述中不正确的是（　　）

闭合开关后，小磁针N极指向如图所示，请在螺线管上标出它的磁极并画出导线的绕法。

将如图所示的电磁铁的电路连接完整要求：（1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）（2）在虚线框内画出电池符号；（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉）。

如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。
