第2节 电生磁 知识点题库

(1)如图所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂。请在图中作出F₂的力臂L₂及力F₁。

(2)把图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求用拉线开关控制白炽灯泡）。

(3)如图所示，根据小磁针静止时的指向在图示中标出通电螺线管的N、S极和电源的正、负极。

关于电磁转换，下列四幅图解释合理的是(        )

​

科学家的每次重大发现，都有力地推进了人类文明的进程， 发现了电流的磁感应，首次揭开了电与磁的联系：法拉第发现了 ，进一步揭示了电与磁的联系，使人们发明了发电机，开辟了人类的电气化时代．

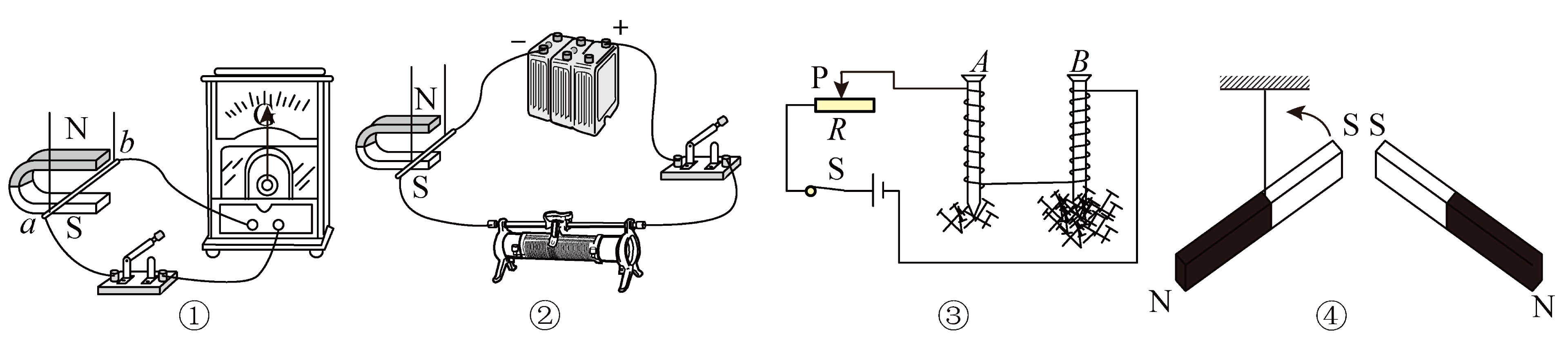

下列四副图示所表示的电磁现象或规律中，不正确的是（   ）

根据如图中小磁针静止时的位置，标出电源的正、负极和磁感线的方向．

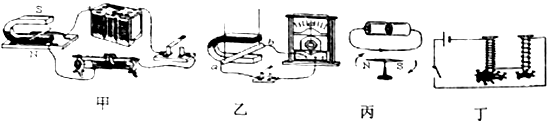

如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（   ）

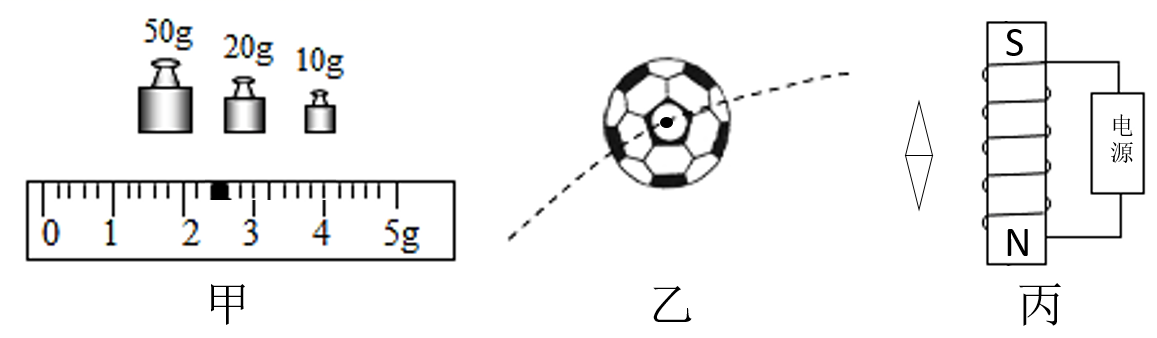

    按照题过要求作图：

一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的极，当滑片P向左滑动，空心小铁球所受浮力（选填“增大”、“减小”或“不变”）

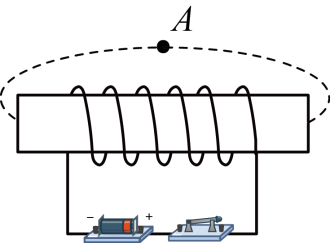

用箭头标出图中通电螺线管在A点产生的磁场方向。

如图所示通电螺线管，若将它水平悬挂起来使其能自由转动，静止时它的端指向北（选填“左”或“右”），这是因为受到了的作用。法国物理学家进行了大量实验，总结出了磁场方向和电流方向之间的具体关系。



通过一些直接感知的现象，经过合理的推测来认识无法直接感知的事实，是常用的一种物理方法。下列推测不合理的是：（   ）

如图所示，将一个条形磁铁置于水平桌面上，电磁铁左端固定在竖直墙壁上并保持水平。当开关S闭合后，条形磁铁能保持静止状态，下列说法正确的是（   ）

请按题目要求作答。

物理学是认识世界、改变世界、服务人类的应用型学科。请仔细分析图中的几个探究实验，选出图对应规律的应用发明描述正确的一项（   ）



如图甲为奥斯特实验，当水平导线中通有如图所示的电流时，小磁针S 极将偏向纸外，这是因为通电导体周围的对小磁针产生力的作用；要使实验效果更加明显，应使通电导线沿（东西/南北）方向放置，这是由于考虑到的影响．乙图是“探究通电螺线管外部磁场”的实验，在螺线管的两端各 放一个小磁针，并在有机玻璃板上均匀的撒满铁屑，放小磁针的目的是，闭合开关后为了更好地 通过铁屑客观地描述磁场分布情况，接下来的操作是。

如图是探究通电螺线管外部的磁场分布的实验装置。

如图所示，闭合开关S，通电螺旋管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为极。若使滑动变阻器滑片P向右端移动，通电螺线管的磁性。

如图所示，先将小磁针放在水平桌面上，静止时小磁针N极指向方。再将一根直导线平行架在小磁针上方，给导线通电后，小磁针将，说明通电导线周围存在。
