第4节 欧姆定律在串、并联电路中的应用 知识点题库

如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（　　）

物理科技小组设计了汽车有害尾气排放检测电路，如图7甲所示，R为气敏电阻，其阻值R随有害尾气浓度β变化的曲线如图乙所示，R₀为定值电阻，电源两端电压保持不变．当有害尾气浓度β增大时，则下列判断中正确的是（  ）

如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是（   ）

如图所示的电路中，电源电压保持不变，闭合电键S后，当滑动变阻器P向右移动时，电表示数不变的是，电流表A₂与电流表A的示数比值将（选填“变大”、“不变”或“变小”）．

如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（   ）

如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是 假定灯泡的电阻不变（   ）

如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是Ω，当滑动变阻器的滑片P移到a点时，电压表的实数为U_a ， 滑动变阻器的功率为P_a；再移动滑片P到b点时，电压表的示数为U_b ， 滑动变阻器的功率为P_b ， 若U_a：U_b=2：3，P_a：P_b=8：9，则滑动变阻器的滑片p在a，b两点时连入电路的电阻变化了Ω（不计灯丝电阻随温度的变化）

如图所示电路，电源电压不变，R₁为发热电阻，阻值10Ω．R₂为定值电阻，阻值为20Ω．R为滑动变阻器（A、B为其两个端点）。闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U=V．当滑片P移到B点时，发热电阻R₁在1分钟内产生的热量为J。

如图所示的电路中，电源电压恒定不变，已知R₁＝3R₂ ， 当S和S₁闭合、S₂断开时，电压表和电流表的示数分别为U₁和I₁；当S₁断开、S和S₂闭合时，电压表和电流表的示数分别为U₂和I₂ ， 则U₁：U₂、I₁：I₂分别是（   ）

在如图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,以下说法正确的是（   ）



如题图所示，电源电压6V不变，小灯泡标有“6V  3W”，滑动变阻器标有“20Ω  1A”，电流表所接量程为“0-0.6A”，电压表所接量程为“0﹣3V”，不考虑温度对灯丝电阻的影响。闭合开关，为保证电路安全，下列正确的是（   ）

如图所示是汽车上的“油量表”所在的电路，油箱位于压敏电阻R的上方。闭合开关S，加油时，油量表的示数增加，则（   ）

如图，电源电压不变，闭合开关 S₁ ， 当开关 S₂由断开到闭合，则电压表V的示数将（选填“增大”、“减小”或“不变”）。

小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”根据实验的数据绘出了I- 图像，如图乙所示。分析图像可知（   ）

如图所示的电路，电源电压保持不变，滑动变阻器的滑片P置于中点位置。闭合开关后，电压表示数为U，电流表A₁、A₂示数分别为I₁、I₂ ， 且灯丝电阻不变，下列分析正确的是（   ）

如图所示，电源电压为12V，电阻R₁的阻值为10Ω，开关S闭合后，当滑动变阻器R₃的滑片P位于最左端时，电压表的示数为6V，电阻R₂的阻值为Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R₃接入电路中的阻值变化了Ω。

如图所示是某电子台秤的工作原理图。A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，R₀为定值电阻。托盘中物体的质量大小可由电表的示数来显示，下列关于该电路的说法正确的是（　　）

如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（   ）

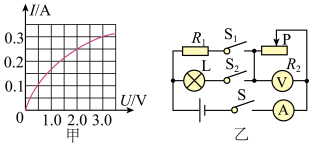

如图甲所示，是通过小灯泡的电流随其两端电压变化关系的图像。将小灯泡连接到如图乙所示的电路中，已知电源电压保持3V不变，小灯泡的额定电流是0.3A，R₁=20Ω， R₂标有“30Ω、2A”字样。

如图所示的电路，闭合开关S后，当滑片P从右向中点移动时，下列说法正确的是（   ）
