祝融号火星车已经在火星表面工作了347个火星日，利用自身携带的仪器完成了多项科学探测任务，随着火星冬季的六块太阳能板到来，于5月18日转入休眠模式，以抵御冬季低温和沙尘暴，预计2022年12月前后环境条件好转，就能恢复正常工作。结合祝融号火星车的介绍图，下列说法中不正确的是（    ）

如图所示的一款手电钻支架，可放置手电钻作为台钻使用。松开高度固定套后，能调节支架的高度，下列设计中，主要从人机关系角度考虑的是（    ）

A . 夹头添加防滑橡胶 B . 增加行程刻度尺 C . 铸铁底部对角扩展槽 D . 增加高度固定套

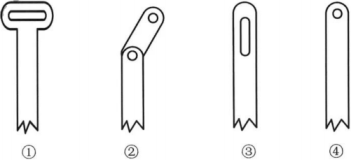

小明准备设计一款高空树枝修剪剪刀，部分结构如图所示，现需在虚线框内增加一套与连接孔相连的推拉杆件，该杆件每上下推拉一次，活动刀片能连续活动，完成一次剪切，下列有关这套推拉杆件的设计方案中，可行的有（    ）

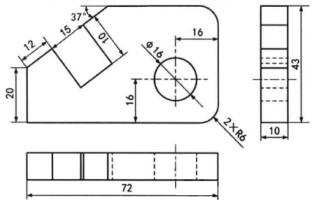

如图所示的图样中，存在的错误共有（    ）

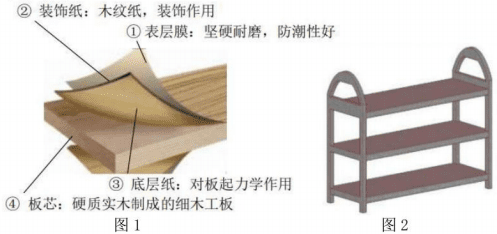

小明打算用如图1所示的厚度为1.8cm三聚氰胺板加工一款如图2所示的鞋架，下列操作中恰当的是（    ）

如图所示的传动机构，转轴带动曲柄逆时针转过约90°，机构由图1变为图2，其中转动件1与曲柄铰连接，转动件2与杆2铰连接，曲柄与转轴刚连接。对这个转动过程中的构件受力分析，下列选项中正确的是（    ）

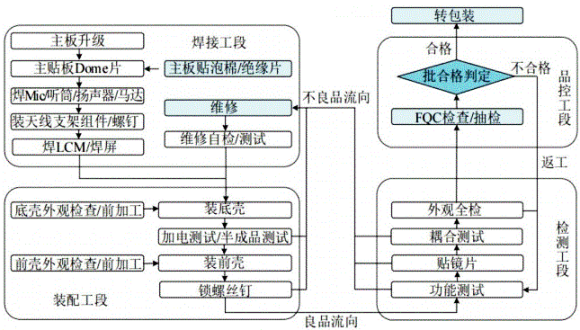

如图所示是某电子产品的加工工艺示意图，下列流程图中正确的是（    ）

A . B . C . D .

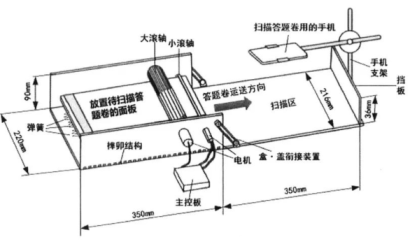

为了方便老师批改和录入学生答题卷上选择题的答题情况，小明设计了如图所示的录卷辅助装置，它由答题卷录入子系统和答题卷运送控制子系统等部分构成。其中的答题卷运送控制子系统的工作过程如下：通过电机带动大小滚轴间歇转动，安放在面板上的答题卷能一张一张运送至手机下方扫描，主控板可以设定电机转动与停顿的间隔时长，以保证手机有足够时间扫描答题卷。请根据示意图及其描述完成问题。

1. （1） 关于该录卷辅助装置，下列分析中不恰当的是（    ）

   A . 每录入一张答题卷，电机转动的圈数只与答题卷的尺寸有关 B . 安装的弹簧能提高滚轴运送答题卷的可靠性，避免卷纸打滑 C . 手机扫描答题卷的时长小于电机停顿的时长 D . 后部挡板有利于摆正答题卷位置，增加扫描的成功率
3. （2） 下列对答题卷运送控制子系统的优化和分析中，合理的是（    ）

   A . 将手机与主控板相连，完成扫描才出卷，可变成闭环控制系统 B . 改变大滚轴的直径不会对该子系统的正常工作造成影响 C . 手机放置高度改变是该控制子系统的干扰因素 D . 设定的出卷间隔时长是该控制子系统的输入量

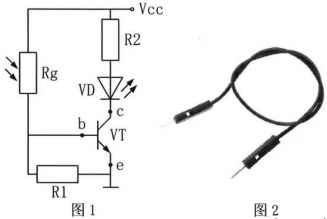

通用技术课上，老师开展了“强光指示电路”实践活动，示例电路如图1所示，请完成问题。

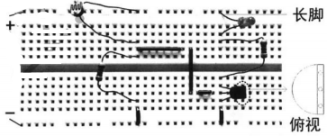

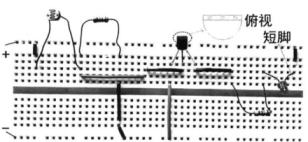

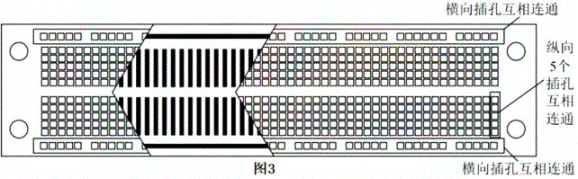

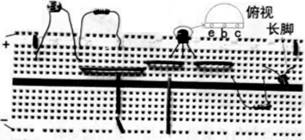

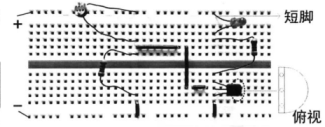

1. （1） 以下是四位同学在面包板（内部如图3所示）上搭接的实物电路，其中正确的是

   A . B . C . D .
3. （2） 某小组测试时发现，无论光线强弱，VD始终发光，于是他们在Rg遮光的情况下，分别利用数字式万用表和“测试导线”（图2所示）进行故障排查。下列有关分析合理的是（    ）

   A . 测三极管c、e之间的电压，显示“．061”，则说明故障可能是集电结短路造成的 B . 测三极管b、e之间的电压，显示“-．677”，则说明故障可能是b、e接反造成的 C . “测试导线”的两端分别接三极管的b和e，VD熄灭，则说明故障可能是R1阻值过大造成的 D . “测试导线”接在VD的两端，VD熄灭，说明故障可能是VD短路造成的

分析如图所示的逻辑电路，其中延时器的功能如下表所示，下列波形图中合理的是（    ）

A . B . C . D .
