如图所示是一款用于脚踝手术后进行康复训练的器材，扶手高度可调，斜板倾角可调，通过适当的拉伸训练，起到脚踝康复的作用。从人机关系的角度分析，以下尺寸中仅需考虑人体动态尺寸的是（    ）

如图是一款充气式康复鞋，跟腱断裂、踝关节骨折手术后，能代替石膏起固定作用。下列有关该产品的描述中错误的是（    ）

小明家下水道管口内径为40mm，深度为350mm，若综合考虑过滤功能和储存容量两个目标，下列过滤网的尺寸设计合理的是（    ）

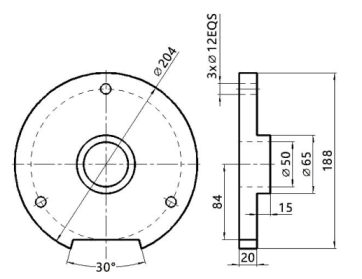

小明设计了如图所示的零件，其中EQS表示均布，请根据图完成问题。

1. （1） 图样中存在的错误（不包括尺寸错标和漏标）共有（    ）

   A . 2处 B . 3处 C . 4处 D . 5处
3. （2） 小明用大小合适的圆柱形铁块加工该零件，下列说法中合理的是（    ）

   A . 至少需要准备4种不同直径的钻头才能完成加工 B . 加工外形轮廓时，可先用手锯锯出大致轮廓，后用平锉锉削成形 C . 划线时，只需要用到样冲、榔头、划针、钢直尺 D . 可以采用以下流程加工该零件：划线→锯割→锉削→划线→钻孔→锯割→锉削

如图所示是一压紧机构，通过调节伸缩杆的长度可以使压杆压紧或松开工件。当压杆压紧工件时，对伸缩杆、杆3和销轴主要的受力形式的分析中，正确的是（    ）

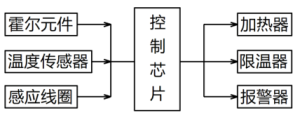

如图所示是某快速热水器控制系统组成示意图。当进水管有冷水注入时，霍尔元件检测有无水流信息，温度传感器检测水温信号，控制芯片会根据设定的温度和进水温度发出指令吸合1-3个继电器，启动相应的加热器加热。当加热器加热时，如果感应线圈感应到总线的电流过高，控制芯片会接收到故障信号，发出报警信号。当温度过高时，限温器会断开火线，确保电路的安全。

1. （1） 下列对快速热水器控制系统的分析中，不恰当的是（    ）

   A . 该系统由水温控制、报警控制和电流过载保护等子系统组成，体现了系统的整体性 B . 夏天和冬天，系统启动的加热管数量不一样，体现了系统的环境适应性 C . 系统会根据进水温度和设定温度，调节吸合继电器数量，保证出水的恒温，体现了系统的目的性 D . 在设计系统时需综合考虑热水器的价格、性能和耗电，体现了系统分析的综合性原则
3. （2） 下列对该温度控制系统的分析中，不恰当的是（    ）

   A . 霍尔元件检测的是输入信号 B . 霍尔元件输出的是数字信号，温度传感器输出的是模拟信号 C . 继电器和加热器是这个控制系统的执行器 D . 控制芯片发出一个异常指令，属于该控制系统的干扰因素

下列描述的四种情形，不合理的是（    ）

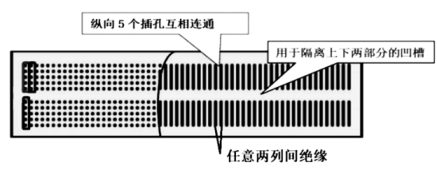

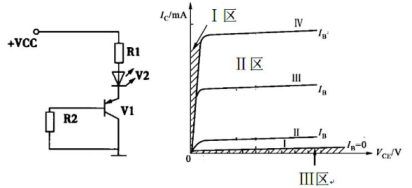

A . 面包板结构的描述 B . 与非门波形图 C . 用多用电表测PNP三极管，该数据合理 D . 该硅三极管工作在Ⅰ区

如图所示的电路，VD1和VD2均为硅管，它们的导通情况是（    ）

下列由三极管和电阻构成的四个电路，其中A、B是输入，F是输出，能实现“或非”功能的是（    ）

A . B . C . D .

小明设计了如图所示的电路，温度过高时发光二极管V3能发光提醒。二极管V1的导通压降为0.7V，三极管V2的电流放大系数β为100，饱和压降为0.3V，发光二极管V3的导通压降为2V，额定电流为15mA。此时电路中， Rp3接入电路的阻值约为20092，理想电表电流A1、A2的读数为0.1mA、10mA。下列分析中正确的是（    ）
