浙教版科学八上第四章 第6节   电流与电压、电阻的关系  第3课时   伏安法测量导体的电阻

浙教版科学八上第四章 第6节   电流与电压、电阻的关系  第3课时   伏安法测量导体的电阻
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-04-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
在用伏安法测电阻的实验中，滑动变阻器不能起到的作用是(   ) A . 改变待测电阻两端的电压 B . 改变电路中的电流 C . 保护电路 D . 改变待测电阻的阻值

2. 单选题	详细信息
在“伏安法测电阻”的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用的电流表量程为0~0.6 A，对于电流表和电源电压的选择，下列说法中正确的是(   ) A . 电源选择错误，会烧坏电源 B . 电流表量程不合适，电流表无示数 C . 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差较大 D . 电流表量程选择错误，读数误差较大

3. 填空题	详细信息

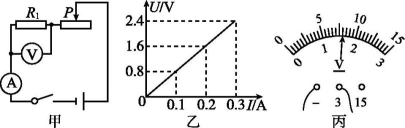

小明同学用如图甲所示的电路做“用电压表和电流表测导体电阻”的实验，分别测出电压表和电流表的几组示数并记录下来，根据记录的数据，作出了如图乙所示的U-I图像，则被测电阻R1的阻值为Ω。滑动变阻器的滑片在某一位置时，电压表的指针位置如图丙所示，则电压表的示数为V。

4. 单选题	详细信息
在“用伏安法测电阻”的实验中，下列注意事项错误的是(   ) A . 连接电路时，先断开开关 B . 应从电源的正极开始连线，开关应靠近电源的正极 C . 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程 D . 将滑动变阻器连入电路时，滑片应放在变阻器阻值最大处

5. 实验探究题	详细信息
测量小灯泡电阻的实验电路连接情况如图所示，电源电压保持不变。当小灯泡两端电压为2.5 V时，小灯泡正常发光。 实验次数 1 2 3 电压U/V 1.5 2.0 2.5 电流I/A 0.22 0.26 0.30 电阻R/Ω （1） 闭合开关后，当滑片P向右移动时，电压表的示数(填“变大”“变小”或“不变”)。  （2） 实验中测得小灯泡的相关数据记录在上表中，则小灯泡正常发光时的电阻为Ω。(结果保留一位小数)

6. 解答题	详细信息
在“测定导体电阻”的实验中，电源使用两节新干电池，被测电阻的阻值约为5 Ω，滑动变阻器的规格是“10 Ω   1.5 A”。 （1） 图甲是没有连接完整的实验电路，请你用笔画线代替导线，将电路连接完整。 （2） 某次实验中，电压表的示数如图乙所示，读数为V。  （3） 电路连接正确，实验数据记录如下表所示，其中一组数据有拼凑的嫌疑，请指出并说明判断依据： 实验序号 1 2 3 4 电压 U/V 0.6 1.2 1.8 2.4 电流 I/A 0.12 0.24 0.36 0.48

7. 单选题	详细信息
某同学用两节干电池串联起来做电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将(   ) A . 电流表、电压表均被烧坏 B . 电流表、电压表不会被烧坏 C . 只有电流表被烧坏 D . 只有电压表被烧坏

8. 单选题	详细信息

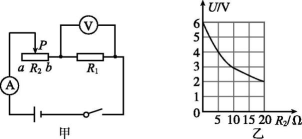

如图甲所示，利用电压表和电流表测定R1的电阻，闭合开关后，在滑片P由a端向b端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如图乙所示，当滑片P在a端时，下列判断不正确的是(   ) A . 电压表的示数为2 V B . 滑动变阻器两端的电压为4 V C . 电流表的示数为0.2 A D . R1的阻值为20 Ω

9. 解答题	详细信息
某科学兴趣小组用两节新干电池，规格为“10 Ω   1.5 A”的滑动变阻器等器材，来测量导体的电阻。请分析回答： （1） 连接好电路，闭合开关，向右移动滑动变阻器的滑片，当滑片移动到C点时，发现两表才有示数，示数分别为2 V、0.2 A。根据以上信息思考该电路的连接方式，并用笔画线代替导线按该连接方式，将图甲中的电路连接完整。 （2） 继续调节滑动变阻器进行测量，测得的数据如下表所示。第二次测量时电流表的示数如图乙所示，据图把表中所缺数据填写完整。 实验序号 电压/V 电流/A 1 2.0 0.20 2 2.5            3 2.8 0.28 （3） 该实验多次测量的目的是。 （4） 该小组同学用这套器材(所有器材不变)和阻值为5 Ω、10 Ω、20 Ω的三个定值电阻继续探究“电流与电阻的关系”。实验中要控制电阻两端的电压不变，那么电阻两端的电压最小能控制到V。

10. 单选题	详细信息
如图所示的实验电路图，不能测出定值电阻Rx阻值的电路是(   ) A . B . C . D .
