| 1. 单选题 | 详细信息 |
|
如图所示是某继电器的外观及外侧所印刷的接线图。以下对该继电路的理解,合理的是( )
A . 1与2之间是常闭触点
B . 4 与 5之间是常闭触点
C . 3与4之间是常开触点
D . 3与5之间是常闭触点
|
|
| 2. 单选题 | 详细信息 |
|
在图中所示的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是( )
A . 灯亮,电铃响
B . 灯亮,电铃不响
C . 灯不亮,电铃不响
D . 灯不亮,电铃响
|
|
| 3. 单选题 | 详细信息 |
|
与下图所示电路逻辑功能相似的门电路是( )
A .
|
|
| 4. 单选题 | 详细信息 |
|

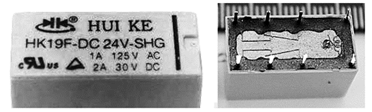

观察如图所示的直流电磁继电器,读出主要参数,下列描述中正确的是( )
A . 线圈额定工作电压是交流24V
B . 该继电器有8只引脚、内有一个线圈、一组转换触点
C . 直流30V电压下所允许流经触点的最大电流为2A
D . 工作在交流125V电压下所允许流经线圈的最大电流为1A
|
|
| 5. 单选题 | 详细信息 |
|
如图所示的电路,初始时S1、S2都处于断开状态,下列分析中正确的是( )
A . 初始状态,V1、V2不发光
B . S2闭合后,S1对V1、V2不起作用
C . S1闭合、S2断开后,V1发光,V2不发光
D . S1、S2都闭合后,V1、V2发光
|
|
| 6. 单选题 | 详细信息 |
|
如图所示为一个逻辑电路,声控开关,光敏电阻,小灯泡等元件组成的一个自动控制电路,该电路的功能是在白天无论声音多么响,小灯泡都不会亮,在晚上,只要有一定的声音,小灯泡就亮。电路中的虚线框中使用的门电路是( )
A . 与门
B . 或非门
C . 非门
D . 与非门
|
|
| 7. 单选题 | 详细信息 |
|
下列电路中,能使蜂鸣器发出声音的是( )
A .
B .
C .
D .
|
|
| 8. 单选题 | 详细信息 |
|
如图是一个简单的组合逻辑电路,关于该电路的逻辑关系,下列真值表中正确的是( )
A .
B .
C .
D .
|
|
| 9. 单选题 | 详细信息 |
|
在基本RS触发器中,当
=0, =1时,其输出端的状态为( )
A . Q=0,
=1
B . Q=1, =0
C . Q=0, =0
D . Q=1, =1
|
|
| 10. 单选题 | 详细信息 |
|
小明设计了如图所示的电路,V1工作在开关状态,下列分析中正确的是( )
A . S闭合时,V2不发光,V3发光
B . S闭合时,V2发光,V3发光
C . S断开时,V2不发光,V3不发光
D . S断开时,V2发光,V3发光
|
|
