浙江省普通高校招生2020年1月通用技术选考试卷

从人机关系角度分析，如图所示的桌椅设计及摆放尺寸中，仅需要考虑人体静态尺寸的是（  ）

小明要制作一个木桥模型，用截面为20mm×10mm的木条制作两侧的梁，下列是梁的四种支撑方案，从强度角度考虑，其中合理的是（  ）

通用技术实践课上，小明要在工件的圆柱面上钻一个小孔，为了防止钻头跑偏，设计了一个简易钻模(如图所示)，将工件装入钻模，钻头沿着钻模上的小孔在圓柱面上钻孔，请根据图及其描述完成问题。

图中多标的尺寸共有（  ）

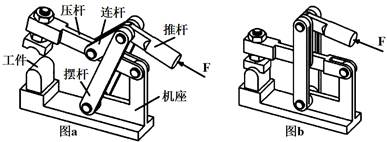

如图所示的压紧机构，在力F的作用下(如图a所示)，推杆通过连杆和摆杆带动压杆逆时针摆动，将工件压紧。当连杆与摆杆相重合，并与压杆相垂直时(如图b所示)，工件受到的压紧力最大，此时连杆、摆杆、压杆的主要受力形式是（  ）

下列选项中不属于流程的是（  ）

如图所示是浇铸机结晶器钢水液位控制系统示意图。浇铸时，中间包连续向结晶器浇筑钢水，钢水在结晶器内冷却结晶后被拉胚装置拉出形成钢胚。结晶器内钢水液位的稳定和高低，直接影响钢胚的质量和产量。钢水液位波动引起电涡流传感器与液面之间的间隙产生变化，从而引起电涡流信号变化，液位仪根据信号的大小计算出实际的液位，送给PLC与液位设定值比较，PLC根据比较差值通过驱动器控制电动缸运动，带动塞棒升高或降低，改变中间包浇注口的大小，调节流入结晶器内钢水的流量，从而使液位稳定在一定范围内，请根据示意图及其描述完成问题。

通用技术实践室中，与图示电路符号相对应的电子元器件中，三只引脚的是（  ）

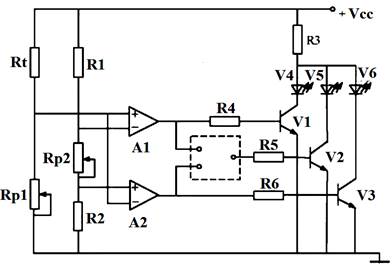

小明为鸡蛋孵化室(正常工作温度为37℃-39℃)设计了如图所示的温度监测指示电路，用V4、V5、V6的发光状态指示孵化室的温度状况。其中Rt为负温度系数热敏电阻；A1、A2为电压比较器，当V+>V-时输出高电平，当V+<V-时输出低电平。根据电路图及描述，完成问题。

如图所示的低温报警电路，当数字式多用表显示为-3V时开始报警。下列分析中正确的是（  ）
