浙教版科学 八年级下册同步练习 1.6 家庭用电

①簧锁装置脱开  ②触点断开   ③电流过大，双层金属片发热过多

④双层金属片弯曲，触动簧锁装置

热动式漏电保护器

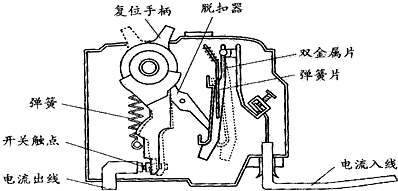

家庭电路中的线路老化、破损或者用电器进水，都会产生漏电，漏电电流如果通过人体，就有可能引起伤害事故，甚至危及生命，为了防止伤害事故的发生，家庭电路中通常要安装漏 电保护器．漏电保护器有多种类型和规格，其中热动式漏电保护器是最简单的一种，其构造如图所示，推动复位手柄，脱钩器将手柄锁定在合闸位置，若电路中电流小于或等于额定电流，则漏电保护器不会动作，当电路过载或短路时，通过漏电保护器的就会超过额定电流，此时双金属片发热向右弯曲（如图中虚线所示），带动脱钩器工作，于是复位手柄在弹簧拉力作用下跳向断开位置，触点分开，从而断开电 源．热动式漏电保护器只适用于漏电保护，对于需要瞬时断电的短路情况，必须采用电子式或电磁式漏电保护器。
