浙教版科学八上期末复习：第四章探究题专项练习

⑴为研究串联电路电压规律，某同学先连接成如图所示电路，闭合开关前应将滑动变阻器滑片向（填“A”或“B”）端滑动。

⑵闭合开关，调节滑动变阻器到合适的位置，记下电压表示数U。

⑶断开开关，为测量L₂两端电压，只变更一根导线一端的连接点，请在这根导线上画“×”号；再用笔画线代替导线将电路接好。

⑷该同学检查电路连接无误后，闭合开关，发现电压表指针猛向右偏转超出最大量程，请写出一条问题出现的可能原因是。

⑸排除故障后，他调节滑动变阻器，记下此时L₂两端的电压值U₂。

⑹用同样的方法测出L₁两端的电压U₁ ， 该同学发现无法得到U＝U₁＋U₂的结论，请分析出现此问题的原因是。

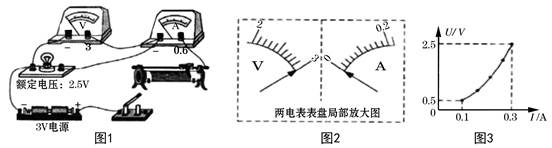

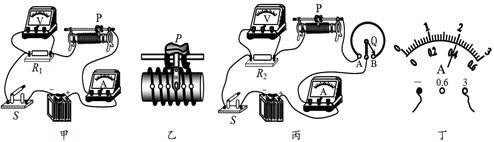

①将4欧的R₁接入电路，当电压表示数为4伏时，记录电流表的示数。

②用R₂替换R₁ ， 发现无论如何左右移动滑片P，电压表指针在4伏的刻度左右摆动，但无法准确指在4伏的刻度线上。老师告知小明：滑动变阻器的线圈结构如图乙所示，因此无法连续改变接入电路的有效阻值，当定值电阻与滑动变阻器最大阻值相比过小时，会导致步骤②现象发生。

③用一根阻值为0.5欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器，并按图丙方式接入电路，继续实验。通过调节滑片P和旋钮触片Q使电压表示数为4伏，此时电流表示数如图丁所示。
