浙教版科学九年级上册 3.41 简单机械之杠杆 同步练习

    步骤一：将细线系在木棒的A位置，在木棒左端绕上适量的细铁丝，如图甲；

    步骤二：用手指勾住弹簧测力计的B处，对弹簧测力计进行调零，如图乙；

    步骤三：在木棒左端挂上铁块，右端用弹簧测力计竖直向下拉，如图丙。

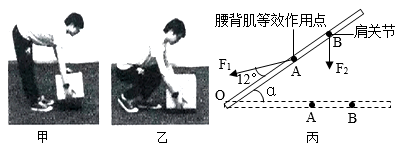

从地面上搬起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法好呢？下面就建立模型说明这个问题。把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F₁作用在A点，其实际作用方向与脊柱夹角为12°且保持不变，搬箱子拉力F₂作用在肩关节B点，在B点挂一重物代替箱子。用测力计沿F₁方向拉，使模型静止，可测出腰背部复杂肌肉拉力的大小。接着，改变脊柱与水平面的夹角即可改变杠杆与水平面的夹角α，多次实验得出结论。

如图所示裝置中，轻质杠杆支点为O，物块A、B通过轻质细线悬于Q点，当柱形薄壁容器中没有液体时，物体C悬挂于E点。杠杆在水平位置平衡；当往容器中加入质量为m₁的水时，为使杠杆在水平位置平衡，物块C应悬于F点。A、B为均匀实心正方体，A、B的边长均为a。连接A、B的细线长为b，B的下表面到容器底的距离也为b，柱形容器底面积为S。已知：a＝b＝2cm，S＝16cm² ， O、Q两点间的距离为L_OQ＝4cm；三个物块的重为G_A＝0.016N，G_B＝0.128N，G_C＝0.04N，m₁＝44g；ρ_水＝1.0×10³kg/m³。杠杆重力对平衡的影响忽略不计，细线重力忽略不计，物块不吸水。

如今城市普遍存在着停车难的问题，图甲是集存车、绿化、景观、防盗、户外广告等多功能为一体的“路边空中绿化存车亭”；存车时只需40秒就可以把车子从地面升起停在2米高空．图乙为“路边空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB杆转动的钢丝绳，由电动机牵引．存车时，汽车开到存架上，电动机通过钢丝绳BC将杆OB拉到一定高度固定；取车时，OB杆放下使存车架落回地面。请根据以上信息回答下列问题（忽略OB的重力和机械各部分的摩擦力）：

普通洗衣机的脱水桶都安装了安全制动系统，如图是脱水制动示意图，当用力F打开脱水桶盖板时，制动钢丝产生的力使刹车带抱紧刹车盘，阻碍脱水桶运转，起到了制动作用，同时弹簧（填“伸长”或“缩短”或“不变”）。以弹簧的拉力为动力，请你判断杠杆MN是杠杆。（填“省力”或“费力”或“等臂”）

如图所示，足够长的杠杆上放着质量不相等(m₁＞m₂)的两个球，杠杆在水平位置平衡，若两球以相同速度同时向远离支点的方向运动相等的时间，则杠杆 (    )

如图所示，一根轻质杠杆的C端挂了一个质量为20kg的重物。在杠杆的B位置处，用一绳系在天花板上，绳与杠杆的夹角为30°，在A端放一个质量为40kg物体，其中OC、OB和BA的长度分别为0.5m、0.2m和0.6m，此时杠杆保持水平静止。用F=10N的水平拉力使物体向左匀速滑动。

如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（   ）

小明在按压式订书机的N点施加压力，将订书针钉入M点下方的纸张中，能正确表示他使用该订书机时的杠杆示意图是（  ）

如图为小柯制作的“杠杆力臂演示仪”，杠杆AOB可绕O点(螺母)转动，OA=0.2m，OB=0.1m，G₁=2N，杠杆自身重力和摩擦不计，固定装置未画出。
