浙江省绍兴市鲁迅中学2020届高三通用技术选考预测卷

如图所示的烘鞋器，将烘鞋器放入鞋内，可快速烘干鞋子。以下说法中错误的是（  ）

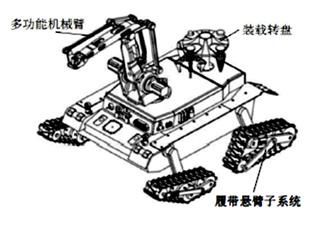

如图所示四履带月球车，由四履带移动系统、可分离检测系统和多功能机械臂系统等构成。行走在沙石地面时，履带悬臂子系统会抬起适当高度，保护车身；内部的检测机器人可从月球车分离，体型小巧，能探测月球车难以到达的区域；多功能机械臂由机械臂和装载转盘组成，转盘上载有机械爪、摄像头、铲斗和钻头四个构件，可实现挖掘、抓取、探测等工作。请完成问题。

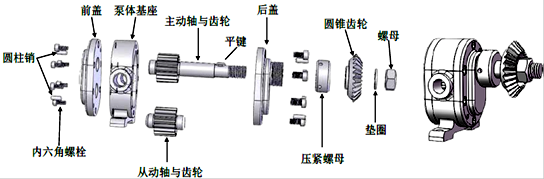

如图所示是一款齿轮泵的结构示意图。前、后盖通过内六角螺栓和圆柱销固定在泵体上，主动轴与齿轮穿过后盖固定在泵体基座内，从动轴与齿轮安装在主动轴与齿轮的下方且主、从动齿轮相互啮合。该结构的装配需要以下环节:A.安装平键；B.安装后盖；C.安装从动轴与齿轮；D.安装圆锥齿轮；E.安装前盖；F.安装垫圈；G.安装螺母；H.安装压紧螺母；I.安装主动轴与齿轮。请分析该结构和装配工艺，回答以下问题：

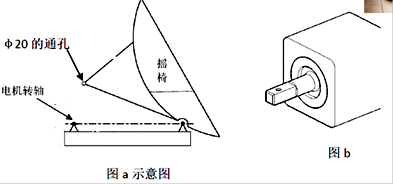

小李的弟弟非常喜欢躺在手摇椅上，但是小李发现摇手摇椅很辛苦，于是想把手动摇椅改装为电动摇椅。如图a所示，小李对电动摇椅的结构已经进行部分改装。电机转轴如图b所示，电机轴前端的截面为边长20mm的正方形，且有一大小合适的通孔。

请你帮助小李完成电机转轴和摇椅之间的连接件设计，设计要求如下：

⑴小李已完成的部分不允许做任何加工；

⑵连接件与摇椅和电机的轴连接要可靠；

⑶电机和摇椅连上连接件后能实现摇椅在竖直面内小角度摆动；

⑷主要材料采用10mm厚和40mm宽的足够长的钢条，辅助材料自选。

请根据描述和设计要求完成以下任务：

某商场安全通道双开门，推开任意一扇门，另一扇门也会同时打开。门的轴与连杆为刚连接， 连杆与连杆之间为铰连接。下列方案中能实现双开门功能的是（  ）

请根据下图完成 问 题。

未注圆角均为R5

小李打算用 3mm 厚质地坚硬的钢板加工如图所示的开瓶器。下列关于开瓶器的加工说法错误的是（  ）

如图所示的弹簧连杆机构，向上推D后撤去力，可以实现自动复位。触头D装在支架OE上，支架OE、杆AB和杆BC间都是光滑铰连接，弹簧和销钉B相连。现触头D上有向上的力P，以下受力分析正确的是（）

如图是某公司生产硅锰合金的工艺流程图，其中虚线框处为除尘灰成球工艺，原料经电炉熔炼后，通过中间包，从硅锰合金钢液分离出水淬渣和硅锰合金。下列关于流程的说法中补正确的是（  ）

如图甲所示为电池欠压指示电路，当电池电压低于设定值时，D2点亮，稳压管的伏安特性曲 线如图乙所示，其中 Uz=9.1V。请根据题意完成问题。
