浙教版科学八下第一章 第5节 磁生电（中等难度）

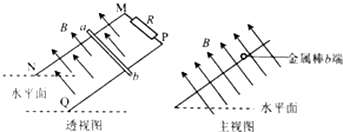

如图所示，倾斜固定在水平面上的MN、PQ，是两根足够长的光滑平行金属导轨（不计电阻），M、P端接有一个电阻R，均匀磁场B垂直于导轨所在平面．将金属棒ab垂直于导轨放置后，由静止释放。

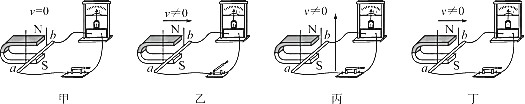

如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变。

如图所示的装置可以探究磁生电的实验。当磁铁快速向下插入螺线管时，观察到电流表原来静止在中间的指针向左偏转。

小明发现电吉他的发音是通过电磁拾音装置连接扬声器而实现的。拾音器的基本结构如图1所示，由铜线绕成线圈，金属吉他弦被磁化成一个磁体，拨动吉他弦的时候就相当于铜线圈在切割弦的磁场，从而产生感应电流，电流越大声音越响。小明想探究吉他的响度与什么有关。用电流检测仪器测得某一次拨弦的电流情况，如图2所示。小明得出吉他的响度与弦的振动的幅度有关，越用力拨弦(使弦拉伸幅度变大，振动变快)，声音越响的结论。

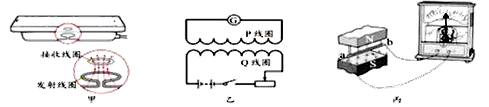

小科对手机无线充电的原理感到好奇。查阅资料后得知：充电时充电器内的发射线圈产生磁场，手机内的接收线圈会产生感应电流给电池充电，结构如图甲。学过电磁感应原理的小科提出质疑：手机和充电器在充电过程中都不动，并没有做切割磁感线运动，为何会产生感应电流？对此，他设计了图乙实验进行验证。

操作序号	开关及滑动变阻器状态	灵敏电流计指针偏转方向
1	开关由断开变为闭合	向左
2	开关由闭合变为断开	向右
3	开关闭合时，滑片向左移动	向左
4	开关闭合时，滑片向右移动	向右
5	开关闭合后，滑片不移动	不偏转
6	改变电源正负极，闭合开关，滑片向左移动	向左
7	改变电源正负极，闭合开关，滑片向右移动	向右

如图所示为科学兴趣小组用来探究“影响感应电流大小的因素”的实验装置，金属圆盘在磁极间不断转动，相当于每根导线都在做切割磁感线运动，从而产生持续的电流。

【提出问题】影响感应电流大小的因素有哪些？

【建立猜想】

猜想1：切割磁感线的速度大小会影响感应电流的大小。

猜想2：磁场强弱会影响感应电流的大小。

猜想3：……

【实验研究】

⑴验证猜想1：当圆盘转速增大时，电流表指针偏转角度增大。

⑵验证猜想2：保持圆盘转速不变，换用发现电流表指针偏转角度更大。

⑶验证猜想3：保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转角度更大。

【实验结论】影响感应电流大小的因素有：切割磁感线的速度、磁场强弱、。

【评价交流】上述实验中金属圆盘均逆时针转动，某同学发现电流表指针在实验中都向一个方向偏转。若想让电流表指针向另一个方向偏转，则需要 。

如图所示,足够长的光滑金属导轨与导线CD相连,金属导轨与蹄形磁体固定在木板上,木板倾斜放置。质量、大小均相等的金属铝棒和绝缘棒分别垂直于导轨放置(与导轨接触良好),在相同的位置静止释放。两根棒在下滑过程中，能使线圈中产生感应电流的是（“铝棒”或“橡胶棒”）若要增大感应电流大小，在不改变实验器材情况下，可以进行怎样的操作?。

用如图所示的实验装置探究“产生感应电流的条件”。

发光二极管简称LED，是一种高效节能光源（用 符号表示），具有单向导电性，在电路中电流只能从正极流入，负极流出，反之就不会发光。如图是小明设计的一个研究电与磁的实验电路图，当金属棒PQ做垂直于纸面做内外运动时，发现A、B交替闪亮。

市场上支持无线充电的智能手机和充电器（如图所示）大部分都符合“Qi”规格。Qi技术的原理是：在发射端和接收端各有一个线圈，电流流过发射线圈会产生变化的磁场，当接收线圈靠近该变化的磁场时就会产生电流，给智能手机充电。则下列选项与接收线圈工作原理相同的是（    ）
