浙教版科学八年级上册第四章第四节 变阻器 同步训练

浙教版科学八年级上册第四章第四节 变阻器 同步训练
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-07-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是（　　） A . A和B B . B和D C . C和D D . D和A

2. 实验探究题	详细信息
某同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池． （1） 按图甲电路，将图乙中电流表正确连入电路（要求导线不交叉） （2） 该同学检查电路连接正确，他闭合开关，无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是　 或  （3） 排除故障后，他将滑片P向右滑动时，电压表示数将 （选填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R1= 　Ω．

3. 单选题	详细信息
在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（　　） A . 通过电路的电流最小 B . 变阻器两端电压最小 C . 变阻器电阻发热最大 D . 电源两端的电压最小

4. 单选题	详细信息
如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（　　）​ A . ​ B . C . ​ D . ​

5. 单选题	详细信息
将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（  ） A . A和B B . B和D C . A和D D . B和C

6. 单选题	详细信息
在收音机等用电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．A、B、C三个焊接点相当于变阻器的三个接线柱．以下论述使用电位器正确的是（   ） A . 只把A和C接入电路时，无法改变通过电位器的电流 B . 只把A和B接入电路时，无法改变通过电位器的电流 C . 将A，B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流 D . 将B，C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大

7. 单选题	详细信息
下列各组应用中，不属于滑动变阻器的是（   ） A . 调台灯亮度的装置 B . 调收音机音量大小的电位器 C . 调收音机频道的装置 D . 调节电动车速度的装置

8. 填空题	详细信息
如图所示的电阻箱的示数为Ω．

9. 填空题	详细信息

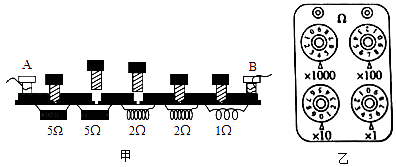

如图甲是插入式电阻箱的结构示意图，它的最大电阻值是Ω，图中A、B两个接线柱之间的电阻值是Ω；乙图中电阻箱的示数是Ω，它与滑动变阻器相比，最大好处是

10. 单选题	详细信息
一个滑动变阻器铭牌上标有“50Ω  1.5A”的字样它的意义是（   ） A . 电阻的最小值是50Ω，允许通过的最大电流是1.5A B . 电阻的最小值是50Ω，允许通过的最小电流是1.5A C . 电阻的最大值是50Ω，允许通过的最小电流是1.5A D . 电阻的最大值是50Ω，允许通过的最大电流是1.5A
