人教版数学九年级下册 第二十九章 投影与视图 29.1投影 同步练习

如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A处径直走到B处，她在灯光照射下的影长l与行走的路程S之间的变化关系用图象刻画出来，大致图象是（　　）

​

如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上.已知CD=20m，DE=30m，小明和小华的身高都是1.5m，同一时刻，小明站在E处，影子落在坡面上，影长为2m.小华站在平地上，影子也落在平地上，影长为1m，则塔高AB是m.

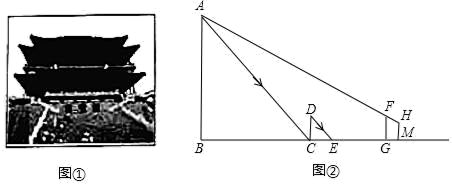

大唐芙蓉园是中国第一个全方位展示盛唐风貌的大型皇家园林式文化主题公园，全园标志性建筑一紫云楼为代表，展示了“形神升腾紫云景，天下臣服帝王心”的唐代帝王风范（如图①）.小风和小花等同学想用一些测量工具和所学的几何知识测量“紫云楼”的高度，来检验自己掌握知识和运用知识的能力，他们经过研究需要两次测量：首先，在阳光下，小风在紫云楼影子的末端C点处竖立一根标杆CD，此时，小花测得标杆CD的影长CE＝2米，CD＝2米；然后，小风从C点沿BC方向走了5.4米，到达G处，在G处竖立标杆FG，接着沿BG后退到点M处时，恰好看见紫云楼顶端A，标杆顶端F在一条直线上，此时，小花测得GM＝0.6米，小风的眼睛到地面的距离HM＝1.5米，FG＝2米.

如图②，已知AB⊥BM，CD⊥BM，FG⊥BM，HM⊥BM，请你根据题中提供的相关信息，求出紫云楼的高AB.

如图，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（    ）

一个等边三角形在太阳光的照射下，在地面上的投影不可能是（    ）

如图，三角板在灯光照射下形成投影，三角板与其投影的相似比为2：5，且三角板的一边长为8cm，则投影三角板的对应边长为（   ）

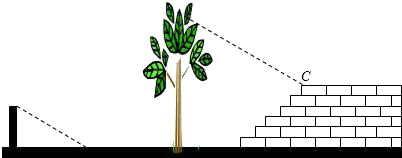

数学兴趣小组的同学们想利用树影测量树高．课外活动时他们在阳光下测得一根长为1米的竹竿的影子是0.9米，同一时刻测量树高时，发现树的影子不全落在地面上，有一部分影子落在教学楼的台阶上，且影子的末端刚好落在最后一级台阶的上端C处，他们测得落在地面的影长为1.1米，台阶总的高度为1.0米，台阶水平总宽度为1.6米．则树高为（　　）

长方形的正投影不可能是(   )

泰勒斯是古希腊时期的思想家，科学家，哲学家，他最早提出了命题的证明．泰勒斯曾通过测量同一时刻标杆的影长，标杆的高度。金字塔的影长，推算出金字塔的高度。这种测量原理，就是我们所学的（    ）

《孙子算经》是我国古代重要的数学著作，成书于约一千五百年前，其中有道歌谣算题：“今有竿不知其长，量得影长一丈五尺，立一标杆，长一尺五寸，影长五寸，问杆长几何？”歌谣的意思是：有一根竹竿不知道有多长，量出它在太阳下的影子长一丈五，同时立一根一尺五的小标杆，它的影长五寸（提示：仗和尺是古代的长度单位，1丈＝10尺，1尺＝10寸），可以求出竹竿的长为尺．
