初中科学浙教版八年级上册期末复习18：电流、电压的测量

初中科学浙教版八年级上册期末复习18：电流、电压的测量
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-06-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 填空题	详细信息

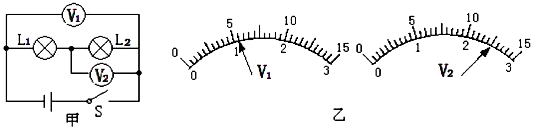

如下图甲所示电路中，电灯L1的电阻为10Ω，电压表V1、V2所用的量程不明，开关S闭合后，V1、V2的示数分别是图乙中所示，那么V2用的量程是 ，灯L1的功率为W。

2. 填空题	详细信息
如图所示，在烧杯中加入盐水，然后将和电压表接线柱相连的铜片和锌片插入盐水中， 这样就制成了一个盐水电池。则盐水电池的正极是（选填“铜片”或“锌片”），电池的电压为 V。

3. 实验探究题	详细信息
小明用如图甲所示的电路测量电流，请回答下列问题： （1） 电流表应选用安量程试触。 （2） 若闭合开关后，电流表的示数如图乙所示，则通过灯L2的电流是毫安。 （3） 若闭合开关后，灯均亮，电流表指针不发生偏转，则原因可能是      (填字母)。 A . 电流表内部发生了开路 B . 开关处接触不良 C . 电流表被短路 D . 灯L2处短路

4. 填空题	详细信息
如图是某校科技兴趣小组设计的一个电子体重计，金属触头与站台相连，并可在电阻棒两端之间上下滑动。你认为显示器可以选用（填电学仪器名称）。当称重的人脱掉鞋子和外套时，你选用的仪器示数将（填“增大”、“减小”或“不变”）。

5. 实验探究题	详细信息
小方在探究“怎样用滑动变阻器改变灯泡的亮度”时，连接的电路如图所示。闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如表所示。则电路中的故障可能是两点间有断路。 测试点 电压表示数 a、f 有示数 c、d 无示数 e、f 有示数

6. 填空题	详细信息
如图所示，L1、L2两盏灯并联，开关在干路，若用电流表测L2的电流，线头M应接到点；若用电流表测并联电路中干路的电流，则线头M应接到点。（填“a”、“b”、“c”或“d”）

7. 单选题	详细信息
如图所示电路，开关闭合后两灯发光。以下说法正确的是（    ） A . 电压表V的示数一定等于V1的示数 B . 电压表V的示数一定大于V1的示数 C . 电流表A的示数一定等于A1的示数 D . 电流表A的示数一定等于A1的示数的2倍

8. 填空题	详细信息
如图1所示的电路，当开关S闭合后，电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A．

9. 单选题	详细信息
如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(    ) A . 撤掉导线a，电流表测量的是电路的总电流 B . 撤掉导线a，电流表测量的是小灯泡L1的电流 C . 撤掉导线b，电流表测量的是小灯泡L2的电流 D . 撤掉导线c，电流表测量的是小灯泡L2的电流

10. 填空题	详细信息
如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有”一”和”3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线(填”a”或”b”)流入电流表，小林实验时电流表指针如图2所示，则读数为A。
