2017年科学中考复习专题：电与磁

小明同学做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：

如图是研究电磁感应现象的实验装置，要使电流表的指针发生偏转，则需先，再使导体ab做运动；正常实验中当使导体ab左右摆动时，会发现电流表的指针(选填“只是偏转”“左右摆动”或“不动”)。

如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后（  ）

一根条形磁铁断裂成三段（如图所示），以下现象与相关的说法，正确的是（  ）

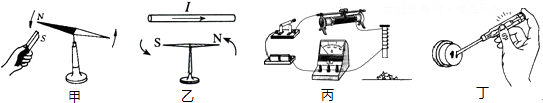

如图所示实验，下列对有关实验的解释正确的是（  ）

汽车自动控制刹车系统（ABS）的原理如图所示。铁质齿轮P与车轮同步转动，右端有一个绕有线圈的磁体（极性如图），M是一个电流检测器。当车轮带动齿轮P转动时，靠近线圈的铁齿被磁化，使通过线圈的磁通量增大，铁齿离开线圈时又使磁通量减小，从而能使线圈中产生感应电流，感应电流经电子装置放大后即能实现自动控制刹车。齿轮从图示位置开始转到下一个铁齿正对线圈的过程中，通过M的感应电流的方向是（  ）

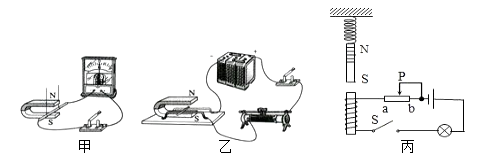

如甲乙两图所示，能说明电动机工作原理的是图。发电机是根据现象制成的。如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度（选填“增强”或“减弱”），弹簧长度（选填“变长”或“缩短”）。

如图所示，GMR是巨磁电阻（其电阻阻值在磁场中随磁性的增强急剧减小），当开关S₁、S₂都闭合时，电磁铁附近的小磁针处于静止状态，则小磁针的A端为极；当滑片P和右滑动时，指示灯的亮度（选填“变亮”、“变暗”或“不变”）。

指南针是我国古代四大发明之一。 下列说法正确的是（  ）

有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（  ）
