浙江省普通高中强基联盟2020届高三上学期通用技术12月统测试卷

如图所示是一款家用室内多功能折叠晾衣架，伸缩后可做人字梯使用。设计新颖，多色可选，采用加厚铝合金材质，安全稳固，即开即用免安装，秒变登高梯具，软包胶扶手、耐用大关节、全踏18cm防滑踏板等细节彰显品质。

以下四种原木餐椅的设计方案中，便于网络销售又考虑到结构强度较好的是（    ）

通用技术实践课上，小赵设计了如图所示的模具压板。请根据图完成下面小题。

如图所示的是一种气动机械抓手，气缸带动活寒杆。重进动其他连杆可以夹紧工件。下列说法不正确的是（    ）

如图所示为某汽车接插件的制造工艺流程图。对该流程图说法中不合理的是（    ）

如图所示，某数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。其中伺服系统是数控机床的重要组成部分，用于实现数控机床的进给伺服控制和主轴伺服控制。伺服系统的作用是把接受来自数控装置的指令信息，经功率放大、整形处理后，转换成机床执行部件的直线位移或角位移运动。测量元件将数控机床各坐标位的实际位移值检测出来并经反馈系统输入到机床的数控装置中，数控装置对反馈回来的实际位移值与指令值进行比较，并向伺服系统输出达到设定值所需的位移量指令。请完成下面小题。

下列对图示电路符号对应的电子元器件描述不正确的是（    ）

与如图所示逻辑电路逻辑关系一致的是（    ）

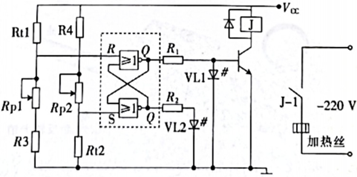

如图所示为利用基本触发器设计的某鱼缸温度电子控制电路，当鱼缸内的热敏电阻（Rt1、Rt2为负温度系数）检测出水温低于设定下限温度时，缸内的加热丝就加热；当鱼缸检测出水温达到设定上限温度时，鱼缸内的加热丝停止加热。调节RP1和RP2的阻值，可以调节温度控制的上下限，下列说法不正确的是（    ）

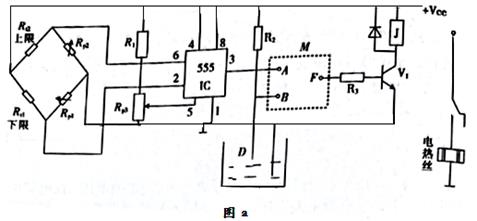

如图a所示是小明设计小型水箱温度控制电路（Rt1、Rt2为负温度系数热敏电阻，5脚电位为Vct），电热丝保证水箱内的水温度低于下限水温且水位达到D位置时才能加热，将水温控制在20℃到40℃，其中IC是集成555芯片，其2、6脚与3脚的关系见图b中表格，可调电阻R_P1、R_P2分别用来调下限、上限温度，下列关于该电路分析不正确的一项是（    ）
