2016年浙江省宁波市江北区中考科学（物理部分）模拟试卷

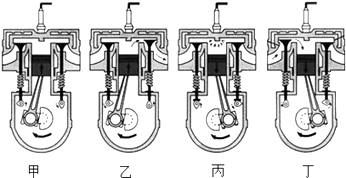

如图是单缸四冲程内燃机的四个冲程的示意图，下列四组关于这种内燃机一个工作循环中四个冲程的顺序排列，正确的是（  ）

如图所示，物体G在竖直向上的拉力F的作用下，匀速上升0.2m．已知G=18N，F=10N．这一过程中摩擦和绳重不计，不能得到的结论是（  ）

现有以下三种光学元件：①三棱镜②平面镜③凸透镜．根据图中入射光束（入射光束为单色光）和出射光束的情况判断，方框内可选用的光学元件有（  ）

如图所示是利用电动机提升重物的示意图，其中D是直流电动机．p是一个质量为m的重物，它用细绳拴在电动机的轴上．闭合开关S，重物p以速度v匀速上升，这时电流表和电压表的示数分别是I=1.0A和U=20V，重物p上升的速度v=0.80m/s．重物的质量m=2kg，不计一切摩擦．则电动机线圈的电阻为（  ）

在“地面上的圆形光斑是什么？”活动中，小科看到树荫下的水平地面上有如图所示的光斑．这圆形光斑是通过小孔成的像．为什么圆形光斑成椭圆形而不是正圆形？小科思考后终于想通了，并推断这个像在宁波的水平地面上不可能是正圆形的，一年中最接近正圆形的在（填“夏至”或“冬至”）日正午的时候．

中国载人航天工程新闻发言人日前表示，中国将于2016年下半年先发射天宫二号空间实验室，随后发射神舟十一号飞船与“天宫二号”实现对接，携手遨游太空．如效果图所示，对接后，“神舟十一号”相对于“天宫二号”是的，此时它们（填“受平衡力”、“不受力”或“受非平衡力”）作用．

在探究“杠杆平衡条件”的实验中，小明先把杠杆的中点支在支架上，发现杠杆停在如图甲所示的位置，此时杠杆处于状态；调节杠杆水平位置平衡后，在其A端挂一重物G，乙图中能使杠杆在水平位置平衡的最小拉力是．（填“F₁”、“F₂”、“F₃”或“F₄”）

如图是小科同学把两种不同的金属片（铜片和锌片）插入橙子制成的“水果电池”．
