第一次通过实验捕捉到电磁波，证明了麦克斯韦电磁场理论正确性的科学家是

A．法拉第　　　B．安培　　　　C．奥斯特　　　　Ｄ．赫兹

如图所示为匀强电场的电场强度E随时间t变化的图象．当t=0时，在此匀强电场中由静止释放一个带电粒子，设带电粒子只受电场力的作用，则下列说法中正确的是（　　）

A．带电粒子将始终向同一个方向运动

B．2s末带电粒子回到原出发点

C．3s末带电粒子的速度为零

D．0～3s内，电场力做的总功为零

 如图所示，回旋加速器D形盒的半径为R，用来加速质量为m，电量为q的质子，质子每次经过电场区时，都恰好在电压为U时并被加速，且电场可视为匀强电场，使质子由静止加速到能量为E后，由A孔射出 。下列说法正确的是（       ）

A．D形盒半径R、磁感应强度B不变，若加速电压U越高,质子的能量E将越大

B．磁感应强度B不变，若加速电压U不变, D形盒半径R越大、质子的能量E将越大

C．D形盒半径R、磁感应强度B不变，若加速电压U越高,质子的在加速器中的运动时间将越长

D．D形盒半径R、磁感应强度B不变，若加速电压U越高,质子的在加速器中的运动时间将越短

一根通有电流I的直铜棒用软导线挂在如图所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中拉力为零，可采用的方法有（）

    A． 适当增大电流，方向不变

    B． 适当减小电流，并使它反向

    C． 电流大小、方向不变，适当增强磁场

    D． 使原电流反向，并适当减弱磁场

一电阻R_x额定功率为0.01 W，阻值不详.用欧姆表粗测其阻值约为40 kΩ.现有下列仪表元件，试设计适当的电路，选择合适的元件，较精确地测定其阻值.

A.电流表A₁，量程0～300 μA，内阻约150 Ω；

B.电流表A₂，量程0～500 μA，内阻约45 Ω；

C.电压表V₁，量程0～3 V，内阻约6 kΩ；

D.电压表V₂，量程0～15 V，内阻约30 kΩ；

E.电压表V₃，量程0～25 V，内阻约50 kΩ；

F.直流稳压电源E₁，输出电压6 V，额定电流3 A；

G.直流电源E₂，输出电压24 V，额定电流0.5 A；

H.直流电源E₃，输出电压100 V，额定电流0.1 A；

I.滑动变阻器R₁，0～50 Ω；

G.滑动变阻器R₂，0～2 kΩ；

K.电键K一只，连接导线足量.

为了较准确测量R_x的阻值，保证器材的安全，

（1）电源应选           电压表应选

     电流表应选           滑动变阻器应选           （填序号，例如A、B等）

（2）在虚线框中画出实验电路图（用所选器材字母表示如A_1，A₂ 等）

阻值为R_l的电热烧水器浸入壶中，接上稳压电源用以烧开水，经时间t₁后煮沸．改用阻值为R₂的电热烧水器接上同一电源，则经t₂时间才能把同样的水煮沸.若将两个电热器串联起来，接上同一电源，把同样的水煮沸，所用的时间为多少？

如图，在第一象限存在匀强磁场，磁感应强度方向垂直于纸面（xy平面）向外；在第四象限存在匀强电场，方向沿x轴负向．在y轴正半轴上某点以与x轴正向平行、大小为v₀的速度发射出一带正电荷的粒子，该粒子在（d，0）点沿垂直于x轴的方向进人电场．不计重力．若该粒子离开电场时速度方向与y轴负方向的夹角为θ，求：

（1）电场强度大小与磁感应强度大小的比值；

（2）该粒子在电场中运动的时间．

如图所示，金属棒a从高为h处由静止沿光滑的弧形导轨下滑进入光滑导轨的水平部分，导轨的水平部分处于竖直向下的匀强磁场中。在水平部分原先静止有另一根金属棒b，已知ma=2m,mb=m，整个水平导轨足够长，并处于广阔的匀强磁场中，假设金属棒a始终没跟金属棒b相碰，重力加速度为g。求：

   （1）金属棒a刚进入水平导轨时的速度；

   （2）两棒的最终速度；

   （3）在上述整个过程中两根金属棒和导轨所组成的回路中消耗的电能。

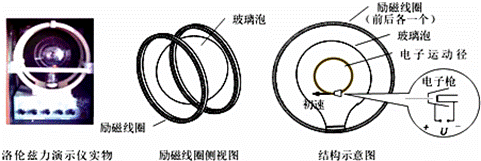

洛伦兹力演示仪是由励磁线圈（也叫亥姆霍兹线圈）、洛伦兹力管和电源控制部分组成的．励磁线圈是一对彼此平行的共轴串联的圆形线圈，它能够在两线圈之间产生匀强磁场．洛伦兹力管的圆球形玻璃泡内有电子枪，能够连续发射出电子，电子在玻璃泡内运动时，可以显示出电子运动的径迹．其结构如图所示．给励磁线圈通电，电子枪垂直磁场方向向左发射电子，恰好形成如“结构示意图”所示的圆形径迹，则下列说法错误的（　　）

A．励磁线圈中的电流方向是顺时针方向

B．若只增大加速电压，可以使电子流的圆形径迹的半径增大

C．若只增大线圈中的电流，可以使电子流的圆形径迹的半径增大

D．若两线圈间的磁感应强度已知，灯丝发出的电子的初速为零，加速电压为U，则可通过测量圆形径迹的直径来估算电子的比荷

如图所示，在通电长直导线AB的一侧悬挂一可以自由摆动的闭合矩形金属线圈P，AB在线圈平面内．当发现闭合线圈向右摆动时（　　）

A．AB中的电流减小，用楞次定律判断得线圈中产生逆时针方向的电流

B．AB中的电流不变，用楞次定律判断得线圈中产生逆时针方向的电流

C．AB中的电流增大，用楞次定律判断得线圈中产生逆时针方向的电流

D．AB中的电流增大，用楞次定律判断得线圈中产生顺时针方向的电流

光从空气进入某介质，当入射角是53°时，折射角为37°；则当入射角为0°时的折射角和介质的折射率分别是（sin37°=0.6，sin53°=0.8）

A．0°和1.33．        B．0°和1        C．0°和0       D．90°和0.75

如图所示，点电荷q₁，q₂，q₃处于在一条直线上，q₂与q₃的距离是q₁与q₂距离的2倍，每个电荷所受静电力的合力均为零，由此可以判定，三个电荷的电量q₁：q₂：q₃之比为（　　）

A．﹣9：4：﹣36 B．9：4：36  C．﹣3：2：6       D．3：2：6

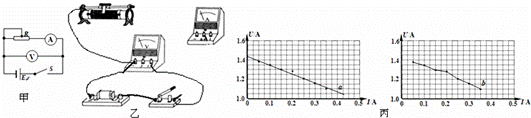

在“用伏特表、安培表测定电池电动势和内阻”的实验中，完成下列问题：

（1）该实验采用如图甲所示的电路图，请根据电路图在图乙上进行实物连接．

（2）某同学将测得的数值逐一描绘在坐标纸上，再根据这些点分别画出了图线a与b（图丙所示），你认为比较合理的是　　图线（填“a”或“b”）．

（3）根据该图线得到电源电动势的大小是　　V；内阻是　　Ω（结果保留两位小数）．

好多同学家里都有调光电灯和调速风扇，过去是用变压器来实现的．缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇的转速，现在的调光灯和调速电风扇是用可控硅电子元件来实现的．如图所示为经一双向可控硅调节后加在电灯上的电压，即在正弦式交变电流的每个二分之一周期内，前周期被截去，调节台灯上旋钮可以控制截去的多少，从而改变电灯两端的电压，那么现在电灯两端的电压为

A．U_m/2　　　　　　　B．U_m/

C．U_m/2           D.U_m

如图甲所示，两个闭合圆形线圈A、B圆心重合，放在同一水平面内，线圈A中通以如图乙所示的变化电流，时电流的方向为顺时针（如图中箭头所示），在t₁~t₂时间内，对于线圈B，下列说法中正确的是（    ）

A．线圈B内有顺时针方向的电流，线圈B有扩张的趋势

B．线圈B内有顺时针方向的电流，线圈B有收缩的趋势

C．线圈B内有逆时针方向的电流，线圈B有扩张的趋势

D．线圈B内有逆时针方向的电流，线圈B有收缩的趋势

如图9所示两个同样的气球充满氢气(气球重力不计)，气球带有等量同种电荷，两根等长的细线下端系上5.0×10³ kg的重物后就漂浮着，求每个气球的带电荷量．(g取10 N/kg)

图9

如图所示，在光滑的水平面上放着一个上部为半圆形光滑槽的木块，开始时木块是静止的，把一个小球放到槽边从静止开始释放，关于两个物体的运动情况，下列说法正确的是（　　）

A. 当小球到达最低点时，木块有最大速率

B. 当小球的速率最大时，木块有最大速率

C. 当小球再次上升到最高点时，木块的速率为最大

D. 当小球再次上升到最高点时，木块的速率为零

如图所示，有一正粒子，质量为m，电荷量为q，由静止开始经电势差为U₁的电场加速后，进入两块板间距离为d，板间电势差为U₂的平行金属板间，若质子从两板正中间垂直电场方向射入偏转电场，并且恰能从下板右边缘穿出电场．求：

（1）粒子刚进入偏转电场时的速度v₀；

（2）粒子在偏转电场中运动的时间和金属板的长度；

（3）粒子穿出偏转电场时的动能．

 光电计时器是一种研究物体运动情况的常用计时仪器，其结构如图(a)所示，a、b分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以精确地把物体从开始挡光到挡光结束的时间记录下来．现利用图(b)所示的装置测量滑块和长木板间的动摩擦因数，图中MN是水平桌面，Q是长木板与桌面的接触点，1和2是固定在长木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出，长木板顶端P点悬有一铅锤，实验时，让滑块从长木板的顶端滑下，光电门1、2各自连接的计时器显示的 挡光时间分别为1.0×10^－2 s   和4.0×10^－3 s．用精度为0.05  mm的游标卡尺测量滑块的宽度为d＝1.010 cm.

(1)滑块通过光电门1时的速度v₁＝________m/s，滑块通过光电门2时的速度v₂＝________m/s  (结果保留两位有效数字)．

(2)由此测得的瞬时速度v₁和v₂只是一个近似值，它们实质上是通过光电门1和2时的________，要使瞬时速度的测量值更接近于真实值，可将________的宽度减小一些．

(3)为了计算出滑块的加速度，除了测量d、t₁和t₂之外，还需要测量________．则用这些物理量计算加速度的表达式为a＝________.

A、C两个闭合线圈为同样的导线，均绕成10匝，半径为r_A＝2r_C，内有如图所示的有理想边界的匀强磁场．若磁场均匀地减小，则A、C环中感应电动势之比E_A∶E_C＝________，产生的感应电流之比I_A∶I_C＝________.
