图中虚线a、b、c代表电场中的三条等势线，相邻两等势线之间的电势差相等，实线为一带正电的微粒仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，P、Q相比（     ）

A．P点的电势较高

B．带电微粒通过P点时的加速度较大

C．带电微粒通过P点时动能较大

D．带电微粒在P点时的电势能较大

如图所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流，则   （   ）

A．保持U1及P的位置不变，K由a合到b时，I1将增大

B．保持U1及P的位置不变，K由b合到a时，R消耗功率

减小

C．保持U1不变，K合在a处，使P上滑，I1将增大

D．保持P的位置不变，K合在a处，若U1增大，I1将增大

对于任何一种金属，要使它产生光电效应，必须满足的条件是（      ）

A．入射光的强度要足够强

B．入射光的照射时间要足够长

C．入射光的频率要小于这种金属的极限频率

D．入射光的频率要大于这种金属的极限频率

某小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：

小灯泡L，规格“4.0 V，0.7 A”；

电流表A₁，量程3 A，内阻约为0.1 Ω；

电流表A₂，量程0.6 A，内阻R₂＝0.2 Ω；

电压表V，量程3 V，内阻R_V＝9 kΩ；

标准电阻R₁，阻值1 Ω；

标准电阻R₂，阻值3 kΩ；

滑动变阻器R，阻值范围0～10 Ω；

学生电源E，电动势6 V，内阻不计；

开关S及导线若干。

（1）甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0.46 A时，电压表的示数如图2所示，此时L的电阻为______ Ω。

（2）乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是______ V。

（3）小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路。请你在乙同学的基础上利用所提供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号。

对于库仑定律，下面说法正确的是（　　）

A．库仑定律是实验定律

B．两个带电小球即使相距非常近，也能直接用库仑定律

C．相互作用的两个点电荷，不论它们的电荷量是否相同，它们之间的库仑力大小一定相等

D．根据库仑定律，当两个带电体的距离趋近于零时，库仑力趋近于无穷大

今有一导热性能良好的气缸，用导热活塞封闭有一定质量的理想气体．开始时气缸水平放置如图甲所示，后将气缸按如图乙方式悬挂并保持静止，气缸不漏气且大气压及环境温度不变．下列说法正确的是

A．气体对外做功，内能减小

B．气体对外做功，气体温度不变

C．气体体积增大，气体温度减小

D．气体体积不变，温度不变

在一段半径为R的圆弧形水平弯道上，已知汽车拐弯时的安全速度，则弯道路面对汽车轮胎的最大静摩擦力等于车重的（　　）

A．1倍  B．μ²倍 C．μ倍 D．μ³倍

用如右图所示的实验装置研究电磁感应现象.当有电流从电流表的正极流入时，指针向右偏转.下列说法正确的是

A.当把磁铁N极向下插入线圈时，电流表指针向左偏转

B.当把磁铁N极从线圈中拔出时，电流表指针向左偏转

C.保持磁铁在线圈中静止，电流表指针不发生偏转

D.磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏

 如右图所示，三个电阻、、的阻值相同，允许消耗的最大功率分别为、、，则此电路中允许消耗的最大功率为（       ）

A．     B．      C．      D．

如图所示，带电荷量分别为+q和+4q的两点电荷A、B，相距L，求在何处放一个什么性质的电荷，才可以使三个电荷都处于平衡状态？

如图所示，两轻质闭合金属圆环，穿挂在一根光滑水平绝缘直杆上，原来处于静止状态．当条形磁铁的N极自右向左插入圆环时，两环的运动情况是（　）

A．同时向左运动，两环间距变大

B．同时向左运动，两环间距变小

C．同时向右运动，两环间距变大

D．同时向右运动，两环间距变小

下列说法中正确的是（  ）

　   A．  电饭锅中的敏感元件是光敏电阻

　   B．  测温仪中测温元件可以是热敏电阻

　   C．  机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲

　   D．  火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态

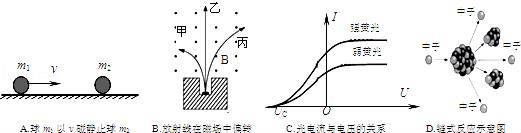

下列四幅图的有关说法中，正确的是（　　）

A．若两球质量相等，碰后m₂的速度一定为v

B．射线甲是α粒子流，具有很强的穿透能力

C．在光颜色保持不变的情况下，入射光越强，饱和光电流越大

D．链式反应属于重核的裂变．

图中显示了a、b、c、d四种不同导体的伏安特性曲线，若把这四种导体串联接入一电路中，则热功率最大的是（　　）

A．a    B．b    C．c    D．d

如图所示，以半圆形玻璃砖上O点为圆心，c为顶点，一细束白光沿cO方向射入玻璃砖。保持入射光线的方向不变，将玻璃砖以O点为轴沿顺时针方向缓缓转动，首先在ab界面上发生全反射的应是白光中的(    )

A．红色光，因为玻璃对红光的折射率较大

B．紫色光，因为玻璃对紫光的折射率较大

C．红色光，因为玻璃对红光的折射率较小

D．紫色光，因为玻璃对紫光的折射率较小

将两个质量均为m的小球a、b用轻细线相连后，，再用细线悬挂于O点，如图所示。用力F拉小球b，使两个小球都处于静止状态，且细线Oa与竖直方向的夹角保持θ = 30°，则F的最小值为

光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程y=x²，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y=a的直线（图中的虚线所示），一个小金属块从抛物线y=b（b＞a）处以速度v沿抛物线下滑，假设抛物线足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是（             ）

　   A．mgb      B． mv²       C．mg（b﹣a）   D． mg（b﹣a）+mv²

如图所示方框内有三个电学元件，用多用电表电压挡测量a、b、c、d任意两点间的电压均为零．用欧姆挡测量：

（1）红表笔接a，黑表笔接b测出一定电阻值；

（2）红表笔接a，黑表笔接d测出的电阻值比（1）中测到的电阻值大；

（3）红表笔接b，黑表笔接a欧姆表指针几乎不偏转；

（4）红表笔接c、黑表笔接d和红表笔接d、黑表笔接c测出的电阻值相同；

（5）b、c之间，不管表笔如何，测到的电阻均为零．

请画出方框内的电路．

如图所示，截面为矩形的金属导体放在磁场中，当导体中通有电流时，导体的上、下表面的电势有什么关系（上板为M，下板N）（             ）

　   A． φ_M＞φ_N             B． φ_M=φ_N         C． φ_M＜φ_N    D． 无法判断

如图所示，虚线表示某电场的等势面．一带电粒子仅在电场力作用下由A点运动到B点的径迹如图中实线所示．粒子在A点的速度为v_A、电势能为E_PA；在B点的速度为v_B、电势能为E_PB．则下列结论正确的是（　　）

A．粒子带正电，v_A＞v_B，E_PA＞E_PB  B．粒子带负电，v_A＞v_B，E_PA＜E_PB

C．粒子带正电，v_A＜v_B，E_PA＜E_PB  D．粒子带负电，v_A＜v_B，E_PA＞E_PB
